工業CT無損檢測如何降低產品不良率？從缺陷定位到工藝改進

工業CT無損檢測如何降低產品不良率？從缺陷定位到工藝改進

引言

在電子制造與精密加工領域，產品內部缺陷往往是導致批次性不良的根源。傳統的破壞性檢測耗時費力，且無法覆蓋全批次。工業CT無損檢測技術憑借其高精度、三維可視化的特點，正在成為質量工程師手中有力的工具之一。本文將從缺陷成因、檢測原理、實操案例到分辨率選擇，系統闡述工業CT無損檢測如何幫助企業精準定位缺陷根源，進而降低產品不良率，提升出貨質量。

一、工業CT無損檢測的核心價值：從“發現問題”到“解決問題”

對于質量經理而言，工業CT無損檢測不僅僅是一種檢測手段，更是一套完整的問題解決方案。通過工業CT掃描，工程師可以在不破壞樣品的前提下，獲取產品內部的三維結構數據。這些數據不僅可以用于判定產品合格與否，更重要的是可以反推工藝環節存在的問題。

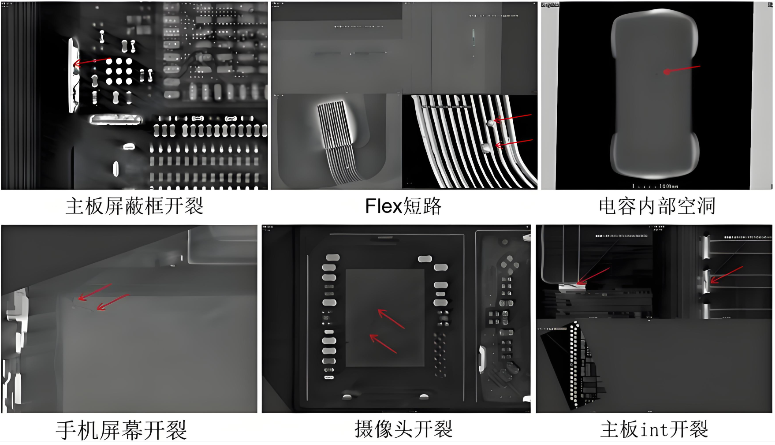

例如，當一批PCBA主板出現功能失效時，傳統方法只能通過電測定位故障區域，但無法直觀看到內部結構。而通過工業CT無損檢測，我們可以清晰看到BGA焊球內部的空洞率、焊點裂紋的擴展方向，甚至是通孔內壁鍍層的連續性。這些信息直接指向回流焊溫度曲線、錫膏印刷厚度等工藝參數，為工藝改進提供精準依據。

二、電子元器件BGA空洞問題的工業CT無損檢測實操案例

近期，某電子產品制造商在生產過程中發現一批手機主板的良率出現異常波動，部分主板在功能測試階段出現間歇性失效。質量工程師初步懷疑與BGA封裝芯片的焊接質量有關，但苦于無法在不破壞樣品的情況下驗證。

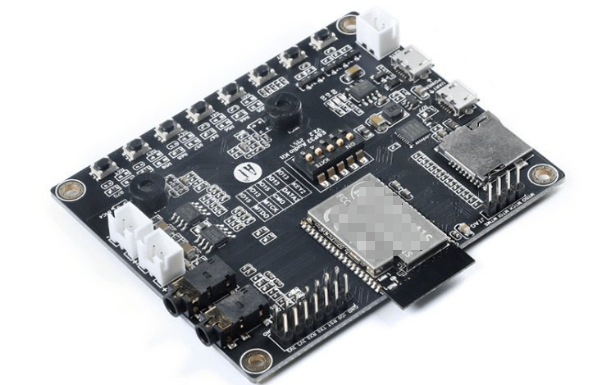

該企業委托我司進行工業CT無損檢測。樣品為12層PCB板，尺寸為120mm×80mm，芯片位于板面中央。我們采用島津SMX-225CT工業CT系統（225KV高電壓微焦點X射線源）對該樣品進行掃描。

檢測前技術評估：

根據工程師提供的背景信息，BGA焊球直徑為300μm，預期可能存在的缺陷為空洞或裂紋，最小觀測目標設定為直徑50μm的空洞。依據探測器投影覆蓋原則，要清晰觀測50μm的結構，所需分辨率需達到10-16μm（即結構尺寸是分辨率的3-5倍）。島津SMX-225CT的極限分辨率可達1-3微米，完全滿足本次檢測需求。

檢測過程與發現：

1、樣品裝載：樣品尺寸為120mm×80mm，重量約0.5kg，完全符合我司工業CT掃描樣品須知要求（最大尺寸300×400mm，最大重量15kg）。

2、參數設置：根據樣品材質（FR4+銅+錫球）和觀測目標，設定管電壓180kV，管電流100μA，掃描分辨率設定為12μm。

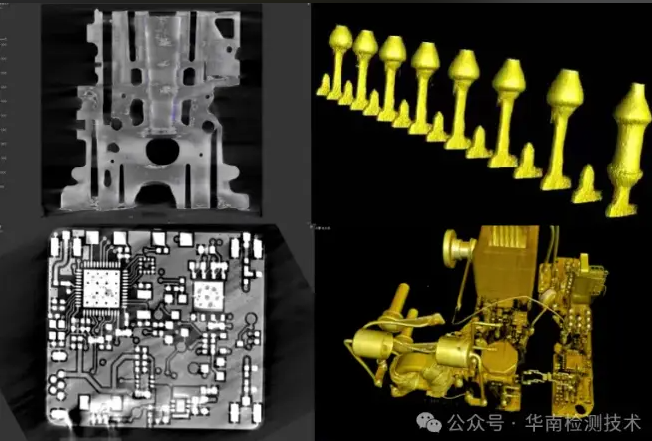

3、三維重建與數據分析：掃描完成后，通過專用軟件進行三維重建。結果顯示：

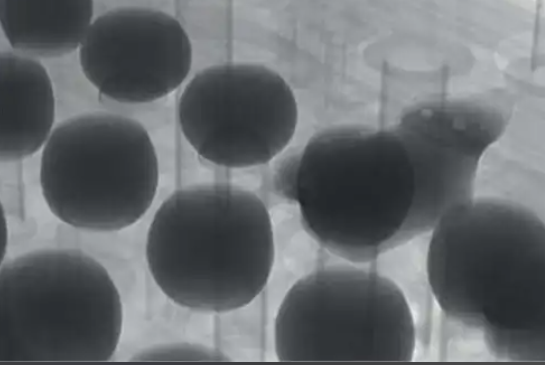

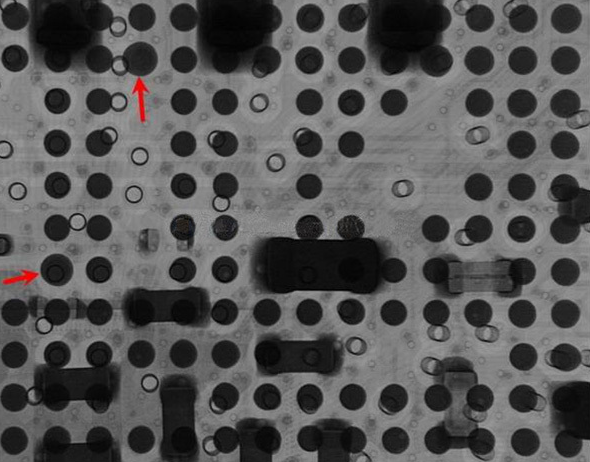

空洞率分析：部分BGA焊球內部存在直徑約60-80μm的空洞，空洞率約為15%-20%，超出IPC-A-610標準中對于Class2級產品的要求（通常要求空洞率不超過25%，但部分關鍵焊球要求更嚴）。

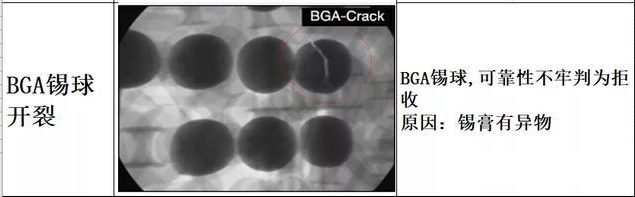

裂紋檢測：個別焊球與焊盤結合處存在細微裂紋，長度約40μm，疑似熱應力所致。

橋接檢測：未發現相鄰焊球之間存在橋接短路。

質量改進建議：

基于工業CT檢測結果，我們向客戶提供了以下改進建議：

1、調整回流焊溫度曲線：適當延長預熱區時間，減少焊接過程中的氣體殘留，降低空洞率。

2、優化錫膏印刷厚度：檢查鋼網開口尺寸和厚度，確保錫膏量適中，避免因錫膏過多導致空洞或飛濺。

3、驗證PCB焊盤表面處理：建議抽查同批次PCB焊盤的表面處理質量，排除可焊性不良因素。

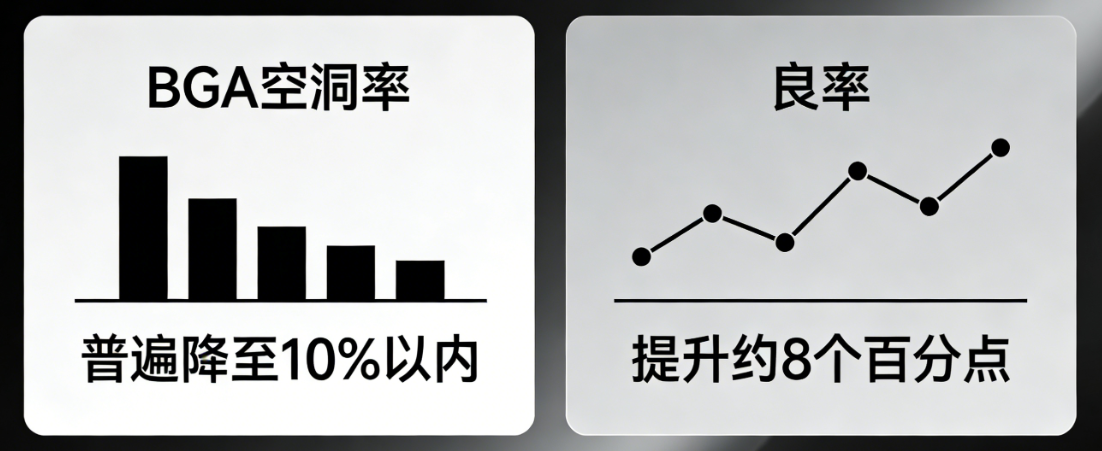

客戶采納建議后，對回流焊工藝進行了微調。下一批次生產完成后，再次送樣復測，BGA空洞率普遍降至10%以內，良率提升了約8個百分點。

三、工業CT掃描分辨率選擇：為什么不是所有樣品都能達到極限分辨率

在工業CT無損檢測實踐中，一個常見的誤區是認為設備標注的極限分辨率適用于所有樣品。實際上，分辨率受多種因素制約。

根據我司工業CT掃描樣品須知：

1、樣品材質影響：高密度材料（如銅、鎢）對X射線吸收較強，需要更高電壓穿透，但圖像對比度可能下降，影響分辨率表現。

2、樣品尺寸影響：尺寸越大，射線穿透路徑越長，散射效應增強，分辨率會相應降低。例如，島津SMX-225CT在檢測小型電子元器件時可達1-3μm極限分辨率，但檢測中等尺寸壓鑄件時，有效分辨率通常在10-30μm范圍。

3、觀測目標尺寸決定所需分辨率：要成功觀測一個結構，該結構在探測器上的投影需要覆蓋3-5個探元。這意味著，如果您需要觀測直徑120μm的孔隙，所需分辨率應為24-40μm（120μm ÷ 3~5）。選擇工業CT檢測機構時，應根據您的觀測目標尺寸，反向推算所需分辨率，再確認設備是否滿足要求。

四、如何選擇可靠的工業CT檢測機構

選擇工業ct檢測機構時，質量經理應重點關注以下幾點：

1、設備參數：是否具備高電壓（如225kV）微焦點X射線源，能否覆蓋您的樣品尺寸與材質。

2、分辨率驗證：能否根據您的樣品特性，提供預期的分辨率評估，而非簡單宣稱極限分辨率。

3、資質認證：是否具備CMA/CNAS資質，確保檢測報告的權威性與法律效力。

4、案例經驗：是否有同類產品的檢測經驗，能否提供專業的報告解讀與改進建議。

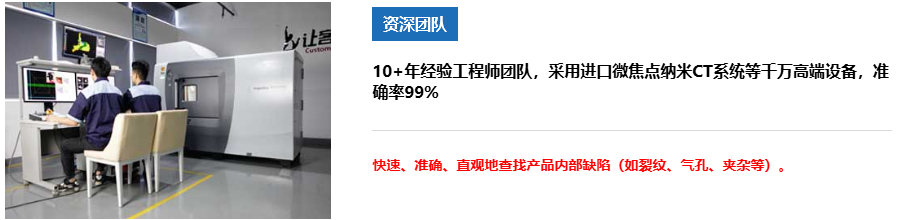

廣東省華南檢測技術有限公司配備島津SMX-225CT工業CT系統，225KV高電壓可穿透中等密度金屬及多層PCB板，極限分辨率1-3微米，最大樣品兼容尺寸300×400mm、重量15kg。我們擁有CMA/CNAS雙重資質，資深工程師團隊為您提供從掃描到工藝改進的全流程服務。

結語

工業CT無損檢測正在從單純的檢測工具，演變為質量改進的核心驅動力。通過精準定位內部缺陷，反向優化工藝參數，企業可以顯著降低產品不良率，提升客戶滿意度。如果您正面臨產品內部質量難題，或希望建立更完善的質量管控體系，歡迎聯系我們。
