貼片電容失效分析：3大常見擊穿原因及真實案例解讀

貼片電容失效分析：3大常見擊穿原因及真實案例解讀

作為電子產品的核心基礎元件，貼片電容（MLCC）一旦發生擊穿，輕則導致功能失靈，重則引發整機短路甚至起火。對于品質經理和技術負責人來說，面對“貼片電容失效分析”的需求，最頭疼的不是“壞了”，而是“為什么壞”。責任到底在供應商、在研發設計，還是在SMT生產環節？

作為專業的第三方檢測機構，廣東省華南檢測技術有限公司（以下簡稱“華南檢測”）每天都會接到大量關于電子元器件失效分析的委托。今天，我們不談深奧的物理公式，直接結合一個真實案例，帶大家看懂貼片電容被擊穿的三大元兇。

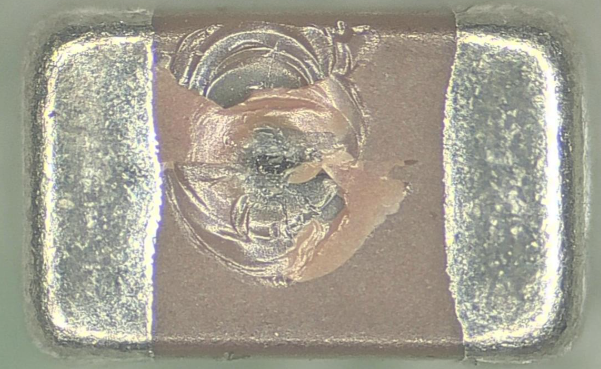

一、 電壓擊穿：設計余量不足的“隱形殺手”

在貼片電容失效分析的案例中，電壓擊穿占據了相當大的比例。這通常發生在研發設計階段。

很多工程師為了壓縮成本或節省空間，選用的電容額定電壓余量不夠。例如，在一條12V的電源線上，理論上選用25V耐壓的電容足夠，但如果電路存在尖峰脈沖或紋波過大，瞬間的過壓就會將介質層擊穿。這種擊穿往往是不可逆的，表現為電容兩端電阻接近為零。

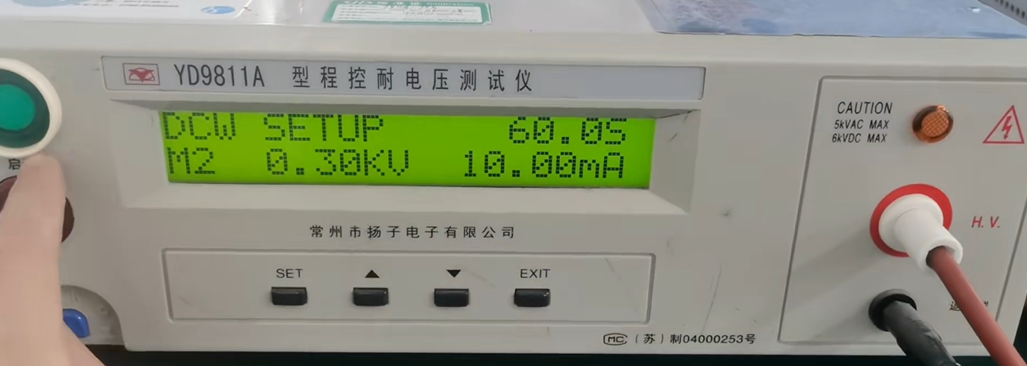

華南檢測在分析此類樣品時，通常先通過I-V曲線測試確認短路特性，再結合耐壓測試還原失效場景。如果發現失效電容的耐壓值遠低于規格書標稱值，或者電路實測電壓遠超設計值，基本就能鎖定為電壓擊穿。

二、 應力擊穿：生產中看不見的“機械傷害”

這是目前電子制造業中最隱蔽、也最容易引發批量客訴的原因。所謂的應力擊穿，主要源于PCB板在分板、貼片、組裝或整機跌落時的機械應力。

真實案例還原：

上個月，華南檢測收到深圳某電源設備廠商的緊急委托。該廠生產的某型號電源模塊，在終端客戶使用3個月后，出現了約5%的批量短路失效。客戶懷疑是電容本身質量有問題，要求我們進行貼片電容失效分析，以便向供應商索賠。

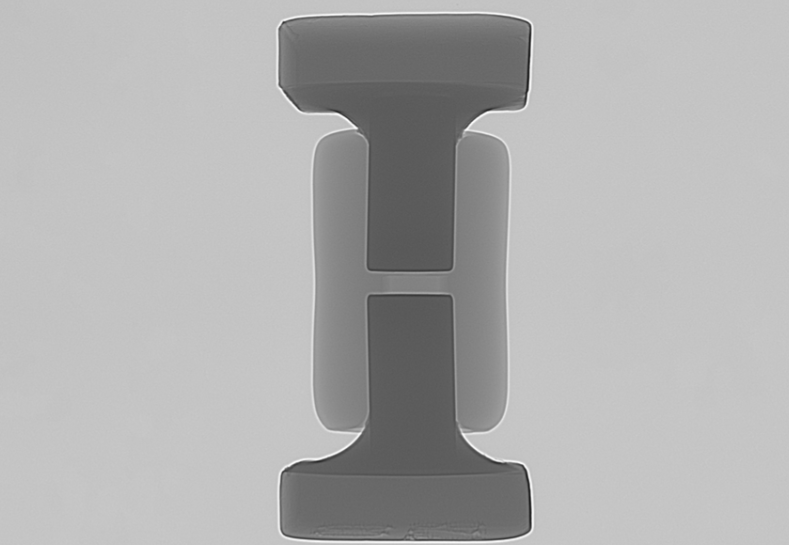

我們拿到失效板后，首先通過X-Ray無損檢測，發現失效電容內部電極層并未出現明顯的燒毀空洞。

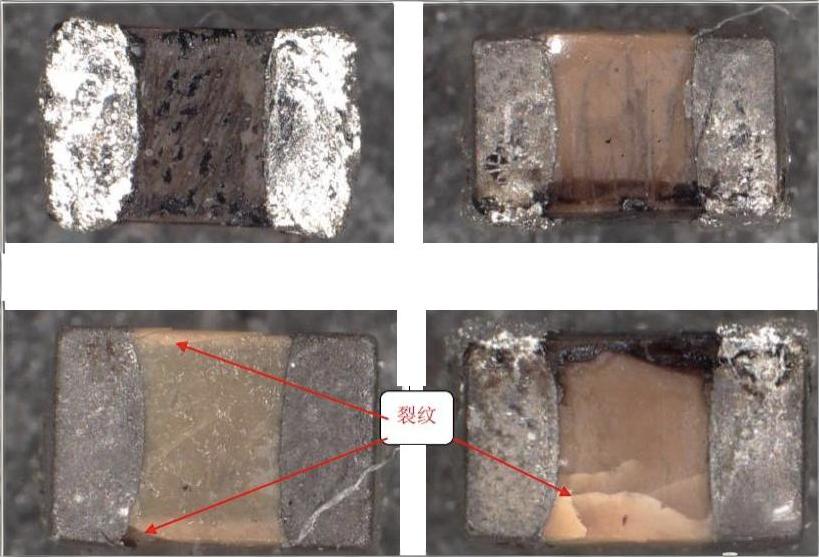

接著，我們進行切片分析（金相顯微鏡觀察）。在顯微鏡下，令人驚訝的一幕出現了：電容內部的陶瓷介質層呈現出一條清晰的、從受力點向內部延伸的“斜向裂紋”，這是典型的“彎曲應力擊穿”特征。

我們進一步追溯生產線，最終發現是工人在組裝外殼時，螺絲扭力過大，導致PCB板輕微變形。而這個失效電容恰好位于板邊受力點附近，長期承受微小的彎曲應力，導致內部裂紋逐漸擴展，最終在使用3個月后徹底擊穿短路。

這個案例告訴我們，很多時候電容本身并沒有質量問題，而是生產過程中的機械應力成為了“壓死駱駝的最后一根稻草”。

三、 缺陷擊穿：原材料或工藝的“先天不足”

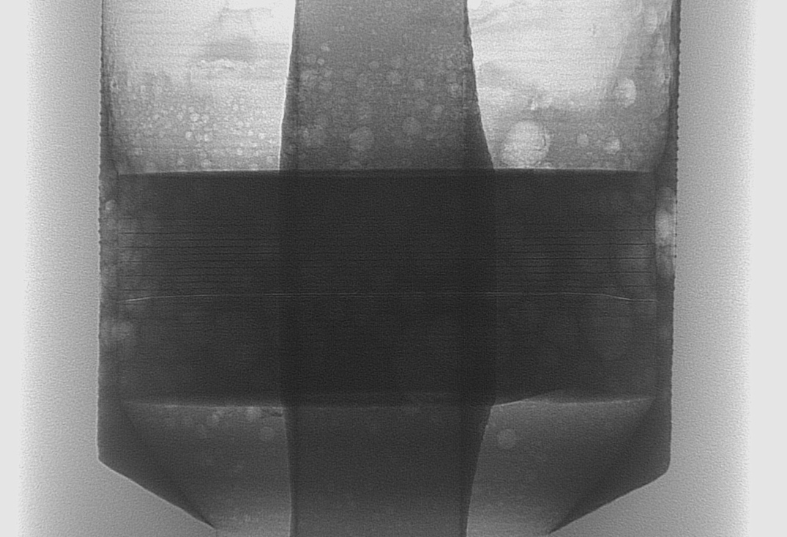

除了外部應力，電容自身的制造缺陷也是導致擊穿的重要原因。這包括陶瓷介質層內部存在空洞、雜質，或者電極層印刷不均勻等。

這類缺陷擊穿通常具有“早期失效”的特征。也就是產品在工廠老化測試階段，或者出貨給客戶后很短時間內就會暴露。

對于這類貼片電容失效分析，華南檢測通常采用化學開封技術，將外層保護層去除，直接觀察內部電極結構。如果發現電極之間存在明顯的異常連接點，或者介質層存在原始裂紋，則可以判定為電容本體質量缺陷，屬于供應商責任。

結語：讓專業的人做專業的事

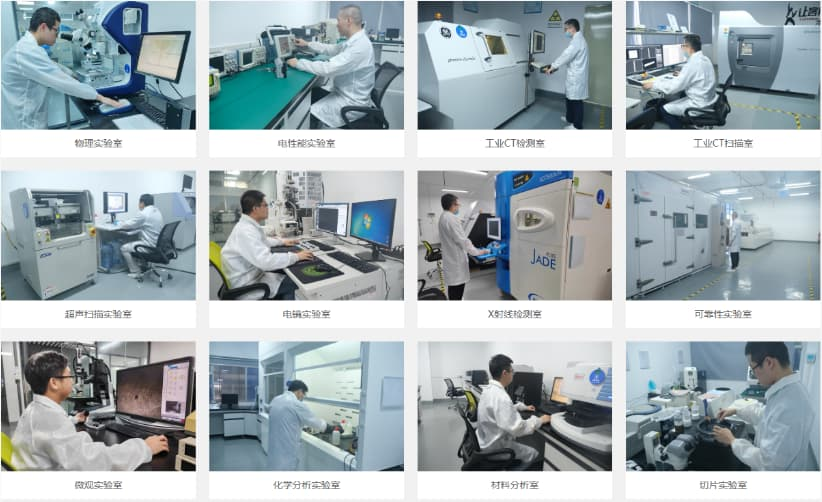

無論是電壓、應力還是缺陷，每一種貼片電容擊穿的原因都指向了不同的責任方（研發、生產、供應商）。作為第三方檢測機構，廣東省華南檢測技術有限公司的價值就在于用數據和事實說話，通過X-Ray、SAT（超聲波掃描）、SEM（掃描電鏡）及切片分析等專業手段，精準定位失效根因，幫您明確責任，避免質量糾紛帶來的經濟損失。

如果您正在被“貼片電容失效分析”的問題困擾，或者手頭有失效樣品需要定性，歡迎隨時聯系我們。廣東省華南檢測技術有限公司現面向廣大電子企業提供免費初步評估服務，您只需寄送失效樣品，我們將在2個工作日內給出初步的失效模式判斷。

華南檢測：m.lysyyey.com

讓每一顆電容的失效都“死得明白”，是我們對品質的承諾。
