工業CT檢測在制造業中的應用

作為制造業的研發工程師或質量經理，你是否遇到過這樣的困擾：新產品試制，內部結構是否如設計一樣完美？產品失效分析，斷裂面下到底隱藏著什么秘密？傳統剖切破壞性大，費時費力，還可能誤判。

工業CT檢測，就像是給產品做一次無創的“CT掃描”，讓你在不破壞樣品的前提下，360度無死角地看清內部世界。今天，我們就來聊聊這項技術如何成為制造業的“透視眼”，幫你解決那些“看不見”的難題。

你的產品內部有氣孔嗎？工業CT幫你找出來

在汽車、航空等精密制造領域，鑄件內部的微小氣孔、縮孔是致命的隱患。比如我們常見的汽車電機殼體，如果在運行中出現因內部缺陷導致的破裂，后果不堪設想。

傳統的檢測方法，如超聲波，只能提供一維的波形信號，無法直觀看到缺陷的形狀和分布。而工業CT檢測則完全不同。它能生成高精度的三維圖像，將殼體內部的每一個氣孔、每一處疏松都清晰地呈現在你眼前。我們曾為一家新能源汽車廠商檢測電機殼體，通過我們的島津SMX-225CT設備，成功定位了多處直徑僅為幾十微米的微小氣孔，并直觀地展示了它們在三維空間中的分布形態。這個信息，直接幫助客戶優化了澆鑄工藝，將產品良率提升了15%以上。

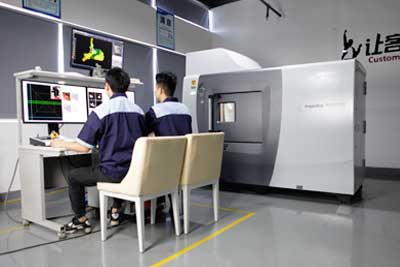

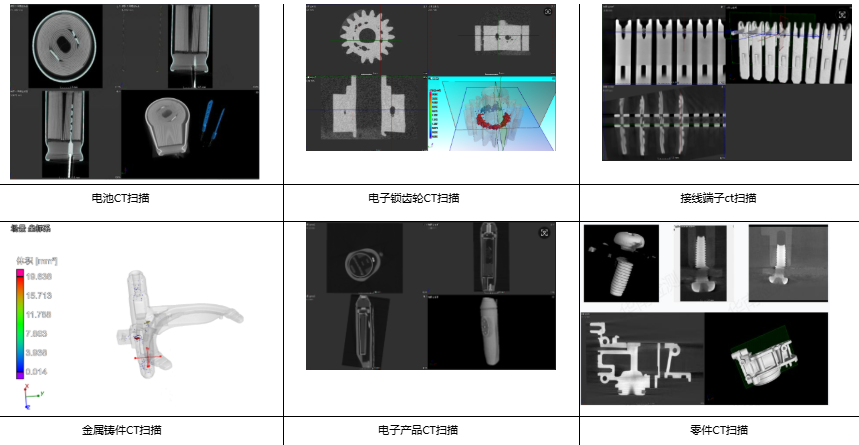

工業CT檢測

研發打樣“抓瞎”？工業CT讓內部結構“可視化”

對于研發工程師來說，最怕的就是“開盲盒”。一個復雜零件設計出來，3D打印或機加工后，內部結構是否精準？裝配關系是否到位？有沒有干涉？

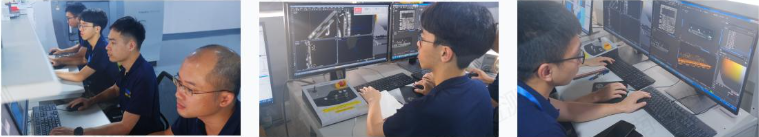

工業CT檢測機構

工業CT檢測此時就成了研發階段的“最佳拍檔”。它可以在不破壞樣品的前提下，完成：

裝配分析：清晰看到裝配體內部的間隙、錯位，甚至螺絲的螺紋咬合情況。

壁厚分析：自動測量模型任意位置的壁厚，用色差圖直觀顯示壁厚是否均勻，是否存在過薄風險。

CAD對比：將掃描得到的實際三維模型與設計的CAD模型進行對比，精準找出尺寸偏差，讓設計缺陷無所遁形。

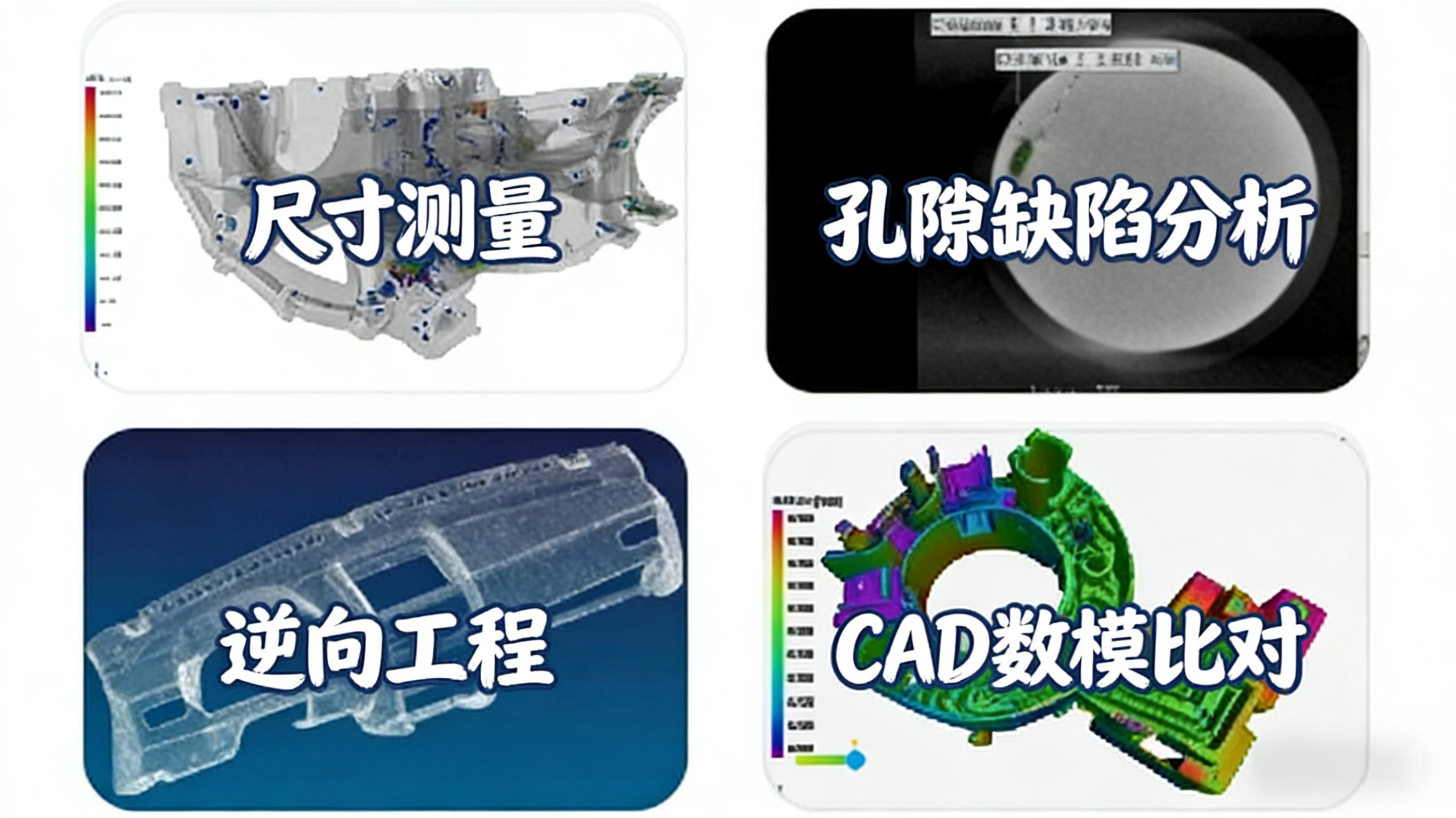

工業CT檢測項目

想看清細微結構？分辨率和樣品尺寸如何平衡？

很多工程師關心：我的樣品能測嗎？能測多清楚？這里有個關鍵點：工業CT檢測的分辨率和樣品尺寸是強相關的。

我們實驗室的島津SMX-225CT設備，最大可檢測300*400mm、重15KG的樣品，極限分辨率能達到1-3微米。但請注意，分辨率并非固定不變。一個簡單的判斷方法是：你要觀測的結構尺寸，最好是設備分辨率的3-5倍。

舉個例子，如果你想觀測一個直徑為120微米的微小孔隙，那么理論上，我們需要將分辨率設置在24-40微米左右，才能獲得足夠清晰、可用于分析的圖像。如果樣品尺寸很大，又想看清極小的結構，就需要和我們的工程師溝通，共同制定最優的掃描方案。這背后，是我們對設備性能的深刻理解和對掃描參數的精準把控。

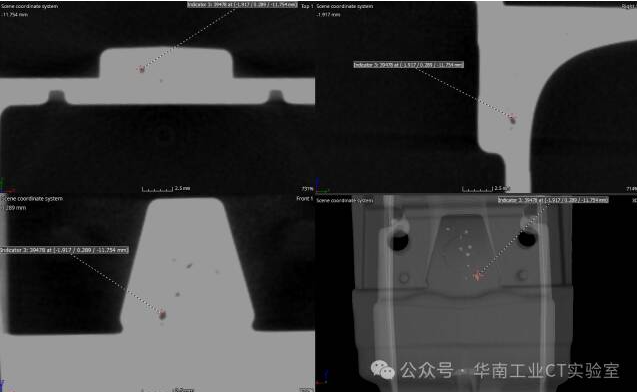

工業CT檢測案例

工業CT檢測真實案例：一個汽車轉向節的故事

前不久，一家知名汽車零部件供應商找到我們，他們生產的一個鋁合金轉向節在耐久性測試中提前失效。需要在不破壞樣品的情況下，找到失效的根本原因。

我們使用工業CT檢測，對這個轉向節進行了全尺寸掃描。通過三維重建圖像，我們不僅在斷裂源附近發現了多個細小且密集的縮孔，還通過高精度截面分析，直觀地展示了這些縮孔與裂紋擴展路徑的精確對應關系。這份基于CT數據的分析報告，為客戶提供了無可辯駁的證據，幫助他們成功定位到上游原材料供應商的鑄造缺陷問題，并據此改進了來料檢驗標準。

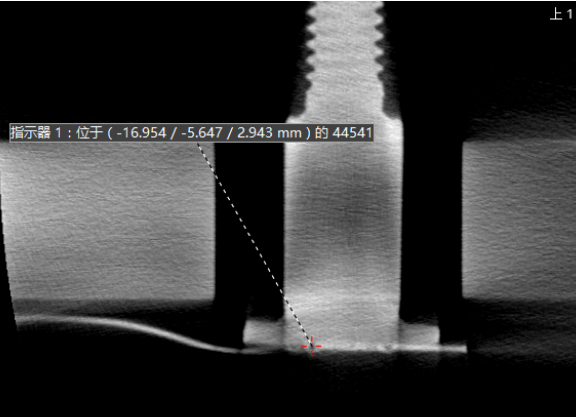

工業CT檢測案例
