工業CT無損檢測的優勢與劣勢：225kV高穿透力如何重塑制造業質檢

工業CT無損檢測的優勢與劣勢：225kV高穿透力如何重塑制造業質檢

工業CT無損檢測正在成為制造業質量控制的“透視眼”。對于汽車、電子、航空航天等領域的工程師而言，如何在不破壞產品的前提下看清內部結構，始終是個技術難題。工業CT無損檢測技術恰好解決了這一痛點，它利用X射線穿透樣品，通過計算機重構出三維圖像，讓內部缺陷無處遁形。本文將從技術原理出發，全面解析工業CT的優勢與局限，并結合島津225kV高能量設備，為您展示這項技術如何在高密度材料檢測中發揮關鍵作用。

什么是工業CT無損檢測？原理與核心價值

工業CT無損檢測，全稱工業計算機斷層掃描檢測，是一種無需破壞樣品即可獲取內部三維結構的先進技術。其工作原理與醫院里的CT類似，但應用于工業領域，檢測對象從人體變成了零部件或材料樣品。

對于制造業工程師來說，這項技術的核心價值在于“看得見、測得準”。傳統的破壞性檢測需要切割樣品，不僅耗時，還會破壞樣品本身。而工業CT能夠在不損傷產品的前提下，清晰呈現內部的氣孔、裂紋、夾雜物等缺陷，甚至還能進行精密尺寸測量。

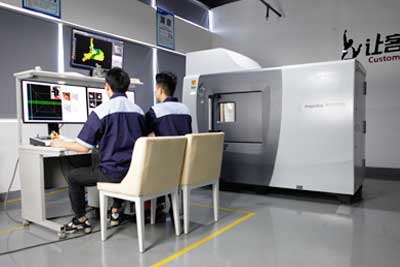

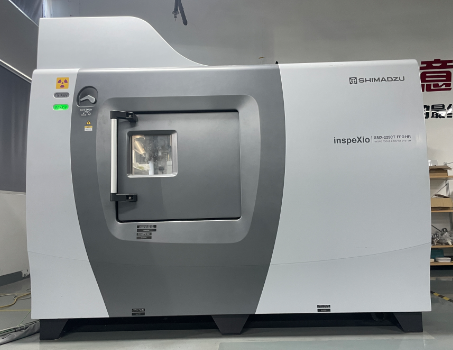

以我們實驗室的島津SMX-225CT工業CT設備為例，它配備了225kV的高壓X射線源，這意味著對高密度材料（如鋁合金壓鑄件、不銹鋼部件）具有更強的穿透能力，能夠輕松看清厚壁工件內部的結構細節。對于質檢工程師來說，這無疑是一雙能夠“透視”的火眼金睛。

一、工業CT無損檢測的五大核心優勢

1、高穿透力：225kV電壓帶來檢測深度突破

工業CT無損檢測直觀的優勢就是穿透力。普通檢測方法難以觀察的厚重部件內部，在工業CT面前無所遁形。我們的島津SMX-225CT工業CT設備采用225kV高電壓，特別適合檢測汽車發動機缸體、航空航天鋁合金結構件等高密度材料。

舉個例子，當一個鋁合金壓鑄件厚度達到50mm時，普通X射線設備可能已經力不從心。但在225kV高壓下，射線能夠輕松穿透，清晰成像。這種高穿透力讓工程師們無需再為“看不透”而煩惱，直接獲取內部真實數據。

2、內部缺陷檢測：發現肉眼看不見的微小裂紋

工業CT無損檢測能夠發現傳統方法難以察覺的內部缺陷。無論是鑄件中的縮松縮孔，還是焊接件內部的未熔合，甚至是電子元器件中的虛焊，都能通過工業CT精準定位。

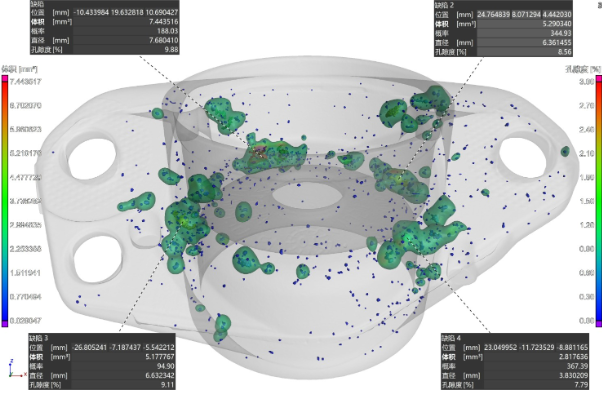

特別值得一提的是，工業CT還能對缺陷進行定量分析。工程師不僅能看到氣孔的存在，還能精確測量其直徑、體積，甚至計算孔隙率。這對于評估產品壽命和可靠性至關重要。極限分辨率可達1-3微米的設備，足以捕捉到發絲直徑級別的微小缺陷。

3、三維尺寸測量：一次掃描獲取全尺寸數據

除了缺陷檢測，工業CT無損檢測還能實現高精度的三維尺寸測量。傳統三坐標測量只能測量表面可達的點位，而工業CT可以獲取內外表面的完整點云數據。

這意味著工程師可以直接將掃描數據與CAD設計模型進行比對，生成色彩偏差圖，直觀顯示哪些部位尺寸超差、哪些壁厚不足。這種全尺寸測量能力，對于復雜內腔結構的產品（如燃油噴嘴、冷卻水道）尤為重要，因為這些部位傳統量具根本進不去。

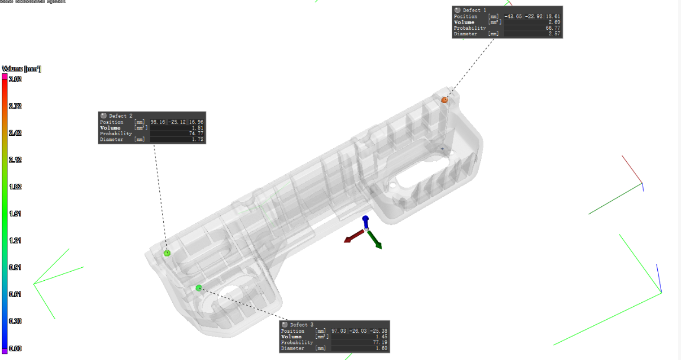

4、逆向工程與內部結構分析

工業CT無損檢測還能為逆向工程提供強大支持。對于內部結構復雜的樣品，比如裝配好的組件，工業CT可以無損獲取所有零件的裝配關系和內部結構，為產品改進提供依據。

有時候客戶想知道某個競品內部結構如何，或者想分析自己產品裝配后內部間隙是否合理，工業CT就是很好的工具。掃描得到的三維模型可以直接導入CAD軟件進行逆向設計，極大縮短了產品研發周期。

5、數據可追溯性：永久保存的數字化檔案

工業CT無損檢測產生的數據是數字化的三維模型，可以永久保存、隨時調閱。這對于需要長期質量追溯的行業（如航空航天、醫療器械）來說，價值巨大。

當客戶對幾年前生產的產品質量提出質疑時，如果當時做了工業CT檢測，可以直接調出原始數據重新分析，無需再次切割樣品。這種數據可追溯性，讓質量管控有了實實在在的依據。

二、工業CT無損檢測的劣勢與應對策略

任何技術都有其局限性，工業CT無損檢測也不例外。坦誠面對這些局限，并找到應對方案，才是專業檢測機構應有的態度。

1、設備成本較高：專業機構服務更經濟

工業CT設備本身價格昂貴，尤其是高能量、高分辨率的設備，動輒數百萬甚至上千萬。對于大多數制造企業來說，自購設備不僅投資大，還需要配備專業操作人員和維護團隊，成本壓力很大。

應對策略：這正是第三方檢測機構的優勢所在。像我們廣東省華南檢測技術有限公司，投資引進島津SMX-225CT等高端設備，為企業提供按需檢測服務。企業無需一次性投入巨資，只需按樣品數量付費，既能享受高端設備帶來的檢測精度，又能將資金集中于核心業務。

2、樣品尺寸與重量受限：了解設備極限才能避免浪費

工業CT無損檢測對樣品尺寸和重量有一定限制。以我們的島津SMX-225CT為例，最大可檢測樣品尺寸為300*400mm，最大重量為15KG。超出這個范圍的樣品，就無法放入設備腔體內進行檢測。

應對策略：客戶送樣前，建議先與我們溝通樣品尺寸和重量。對于大尺寸工件，可以考慮分區掃描后拼接，或者采用其他檢測方法作為補充。了解設備極限，才能避免樣品寄來后無法檢測的尷尬。

3、分辨率與樣品尺寸成反比：參數匹配決定檢測效果

這是工業CT檢測中非常關鍵的一點：分辨率與樣品尺寸、材質、電壓密切相關。同樣一臺設備，檢測小樣品時可以達到微米級分辨率，但檢測大樣品時，分辨率會明顯下降。

根據我們設備的實際參數，極限分辨率為1-3微米，但這是針對小尺寸、低密度樣品而言。隨著樣品尺寸增大，射線穿透路徑變長，散射增加，分辨率會相應降低。這不是設備質量問題，而是物理原理決定的。

應對策略：工程師在規劃檢測方案時，需要明確“我要觀察的結構尺寸有多大”。根據這個尺寸來反推所需分辨率，再判斷當前設備能否滿足。比如您想觀察120微米的氣孔，理論上需要24-40微米的分辨率才能清晰成像。提前溝通檢測目標，我們才能為您匹配合適的參數。

4、掃描時間較長：合理規劃檢測周期

高精度的工業CT無損檢測往往需要較長的掃描時間。一次完整的掃描加重構，短則幾十分鐘，長則數小時甚至更久。如果樣品數量多，檢測周期就會相應延長。

應對策略：建議客戶在研發階段或批量檢測前，提前規劃檢測需求。對于急件，也可以與我們協商加急服務。同時，專業檢測機構通過優化掃描參數和流程，可以在保證質量的前提下盡可能縮短時間。

三、工業CT掃描樣品須知：如何確保檢測效果

為了讓您的檢測更順利、結果更準確，送樣前請了解以下幾點：

樣品要求：尺寸、重量與材質

我們的島津SMX-225CT工業CT設備對樣品有明確要求：

最大尺寸：300*400mm，超出此范圍無法放入腔體

最大重量：15KG，過重會影響轉臺精度

材質要求：無特殊限制，但高密度材料需要更高電壓

送樣前請先確認樣品是否符合這些基本要求，避免往返寄送的麻煩。

四、如何確定檢測電壓與分辨率

這是工業CT檢測中專業、也容易忽略的環節。許多客戶以為分辨率越高越好，其實不然。合適的分辨率取決于您要觀察的結構尺寸。

根據我們設備的實際測試經驗：需要觀測的結構尺寸，通常是所需分辨率的3-5倍。這是因為在探測器上，結構投影需要覆蓋3-5個探元才能被可靠識別。

舉例說明：

如果您要觀察的孔隙直徑為120微米，那么所需分辨率應為24-40微米（120÷3至120÷5），分辨率設置過高（比如10微米），不僅掃描時間長，還可能因噪聲增加反而看不清。

這個專業判斷需要經驗豐富的檢測工程師來完成。因此，送樣時請盡可能詳細地告訴我們您的檢測目標，我們會為您匹配合適的參數。

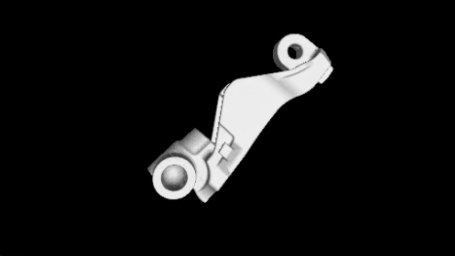

五、真實案例：225kV工業CT如何發現精密壓鑄件內部缺陷

某汽車零部件供應商生產一批鋁合金轉向節，在后續加工中發現部分產品出現不明原因的漏氣問題。傳統X射線探傷儀只能看到平面影像，無法判斷缺陷的空間分布，客戶急需找到根本原因。

客戶將樣品送至我們實驗室，使用島津SMX-225CT工業CT設備進行檢測?？紤]到轉向節壁厚較大且為鋁合金材質，我們選擇了180kV電壓，配合適當的濾波片，確保射線能夠穿透的同時獲得最佳對比度。

掃描結果顯示，在轉向節內部特定區域存在密集的縮松缺陷，這些縮松呈三維網狀分布，貫穿了產品壁厚。傳統二維X射線之所以難以發現，正是因為這些缺陷在平面投影上被重疊的實體結構掩蓋了。

基于工業CT提供的三維數據，客戶確認了鑄造工藝中該區域冷卻速度過慢的問題，調整工藝參數后，缺陷率從15%下降至2%以內。這個案例充分說明，工業CT無損檢測不僅是發現缺陷的工具，更是工藝改進的依據。

六、為什么選擇專業工業CT檢測機構

對于大多數制造企業來說，選擇專業的第三方檢測機構進行工業CT無損檢測，是性價比高的方案。

專業機構如廣東省華南檢測技術有限公司，擁有島津SMX-225CT等高端設備，積累了豐富的檢測經驗。我們不僅知道如何操作設備，更懂得針對不同樣品、不同檢測目標，選擇合適的參數。從樣品預處理、掃描參數設置，到三維重構、數據分析，每個環節都有專業工程師把控。

更重要的是，第三方機構保持客觀中立，檢測結果更具公信力。無論是內部質量管控，還是向客戶證明產品質量，第三方檢測報告都更具說服力。
