引言

當您設計的無線網卡突然出現“識別不到設備”或“不顯示WiFi”的故障時，問題可能并非出在芯片本身，而在于其與電路板的連接——BGA焊點。本文將通過一個真實的無線網卡失效案例，為您詳細解讀芯片失效分析的完整流程。我們將從紅墨水試驗、金相切片到SEM/EDS分析，層層深入，揭示導致BGA焊點開裂的“元兇”——柯肯達爾孔洞。通過本文，您將了解到專業的芯片失效分析如何精準定位問題根源，為產品可靠性提供有力保障。

案例背景：無線網卡的功能失效

近期，我們接收到4片出現故障的無線網卡。其中，2片表現為無法識別設備，另外2片則是不顯示WiFi信號。初步懷疑是BGA芯片的焊接出現了問題。為了驗證這一猜想，并找到失效的根本原因，我們啟動了一次全面的芯片失效分析。本次分析的核心目標，就是確定焊點是否存在缺陷，以及這些缺陷是如何導致產品功能失效的。

失效分析第一步：紅墨水試驗，快速定位裂紋

在芯片失效分析中，紅墨水試驗是快速檢測焊點是否開裂的有效手段。我們選擇了兩片故障樣品（1#和3#）進行此項測試。

試驗過程：將樣品浸泡在紅色染料中，利用毛細作用，讓染料滲入任何存在的縫隙中。隨后，將BGA芯片與PCB板分離，觀察染色情況。

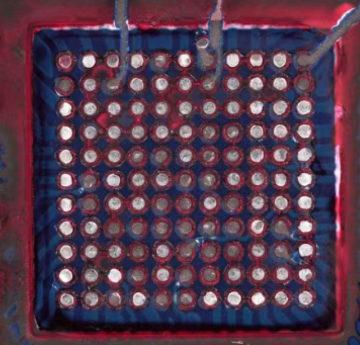

結果分析：結果顯示，1#和3#樣品的BGA與基板之間均存在明顯的縫隙。通過對比紅墨水評判標準，我們可以清晰地看到，這些縫隙的位置和程度，直接對應了失效焊點。這初步證實了我們的猜想：BGA焊點存在開裂，是導致產品功能異常的直接原因。

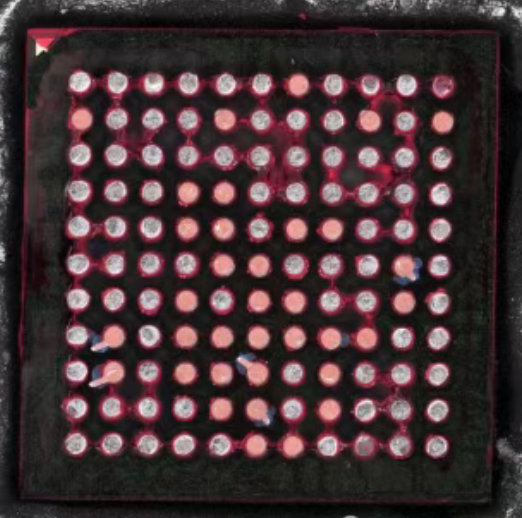

1# BGA斷面形貌

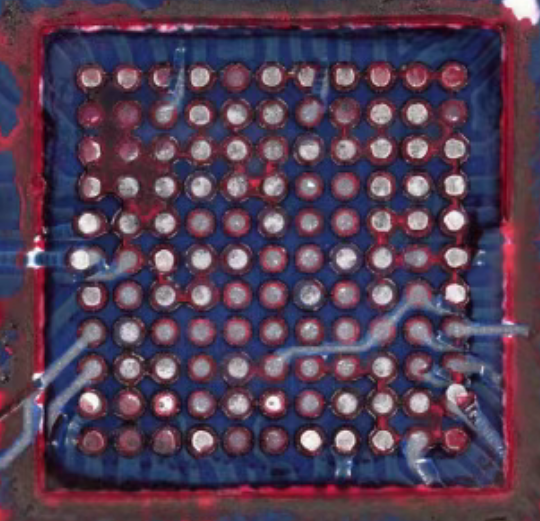

3#PBGA斷面形貌

失效分析第二步：金相切片，觀察內部結構

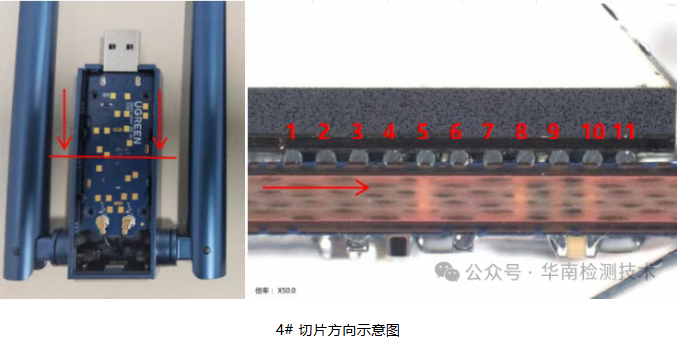

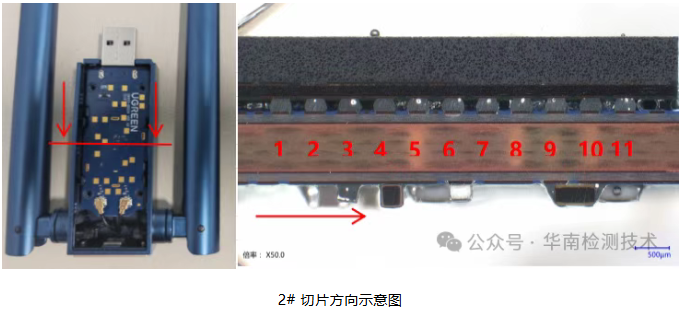

紅墨水試驗找到了裂紋，但我們需要更深入地了解焊點的內部結構。接下來，我們對2#和4#樣品進行了金相切片分析。這是芯片失效分析中觀察焊點微觀結構的核心步驟。

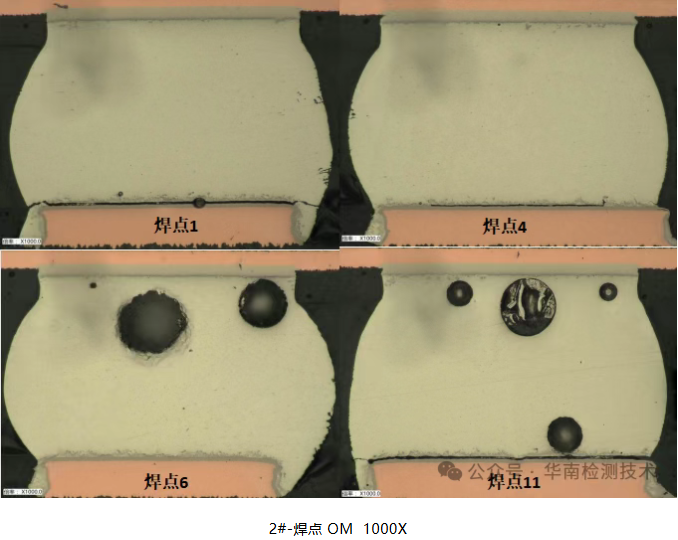

焊接初始狀態良好：在顯微鏡下觀察切片后的焊點，我們發現所有焊點均已形成了良好的金屬間化合物層（IMC）。這有力證明了這些焊點在初始焊接時質量是合格的。

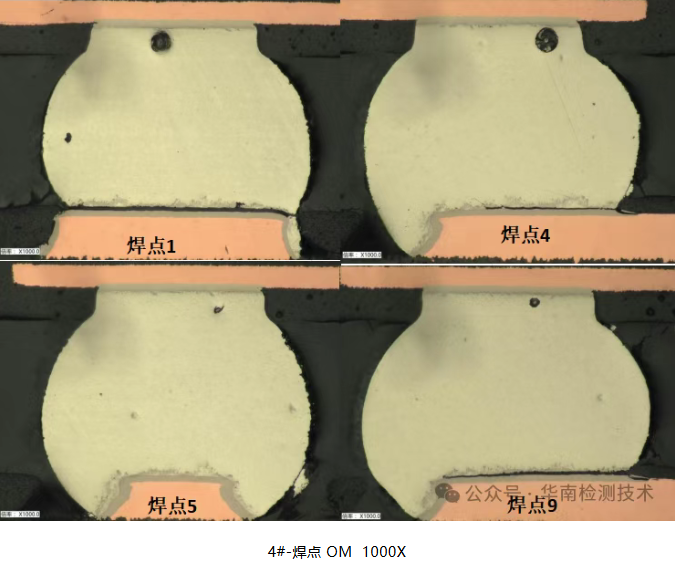

裂紋在使用中產生：然而，部分焊點中出現了不同程度的裂紋。裂紋的存在，結合IMC層的完好，說明焊點是在后續的使用過程中，受到應力或環境因素的影響才開始開裂的。這為我們揭示了失效的時間點。

失效分析第三步：SEM/EDS，探尋開裂的根源

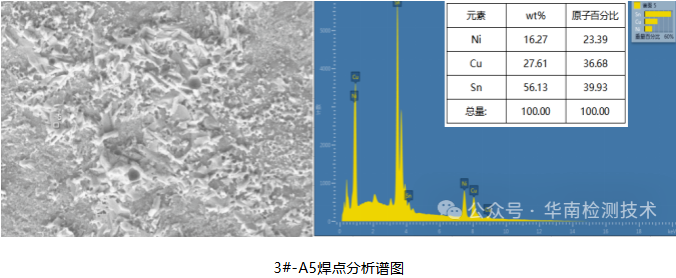

金相切片讓我們看到了裂紋，但究竟是什么原因導致了裂紋的產生？這需要更高級的分析工具。我們使用掃描電子顯微鏡（SEM）和能譜分析（EDS）對2#和4#樣品進行了深入檢測，這是芯片失效分析中確定失效機理的關鍵環節。

發現“元兇”：柯肯達爾孔洞

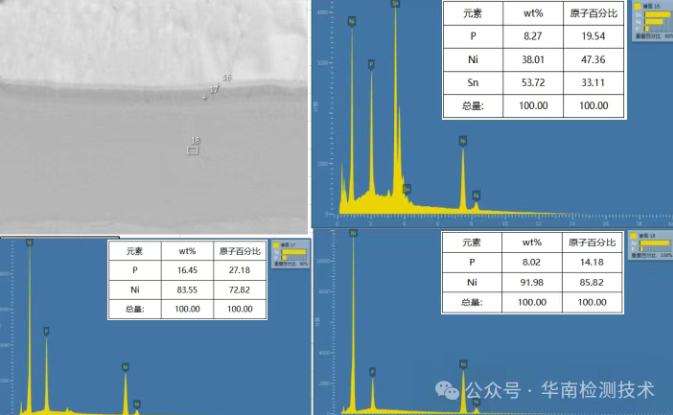

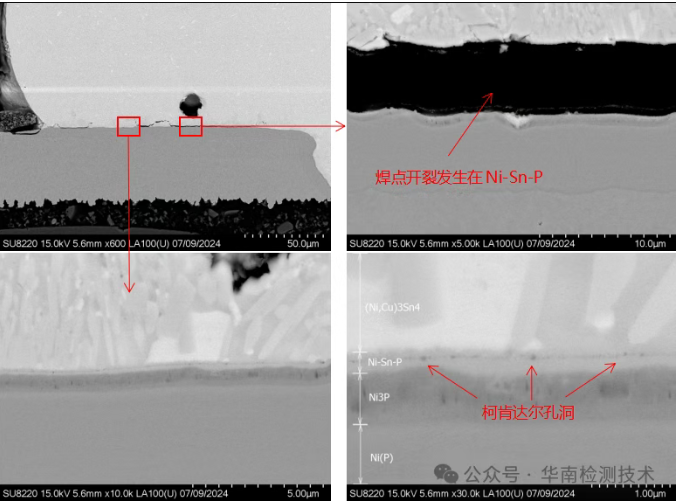

SEM圖像清晰地顯示，在焊點的鎳層與焊錫之間，形成了一個三層結構?？拷稿a的一層是 (Ni,Cu)3Sn4，中間是Ni-Sn-P層，靠近鎳層的是Ni3P。最關鍵的問題出現在中間層——Ni-Sn-P層中，我們發現了大量微小的空洞，即“柯肯達爾孔洞”。

孔洞如何演變為裂紋

4#樣品的嚴重狀態：在4#樣品中，這些微小的柯肯達爾孔洞已經連接成了一條條連續的裂縫，嚴重破壞了焊點的結構強度。

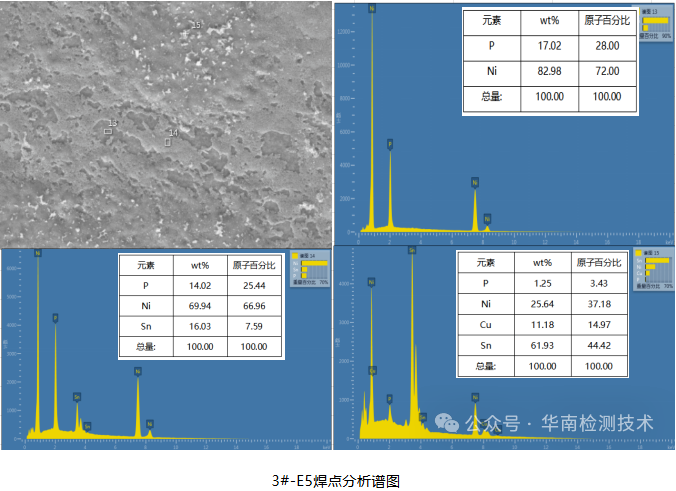

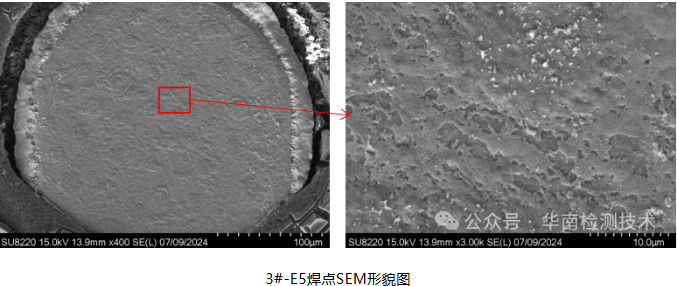

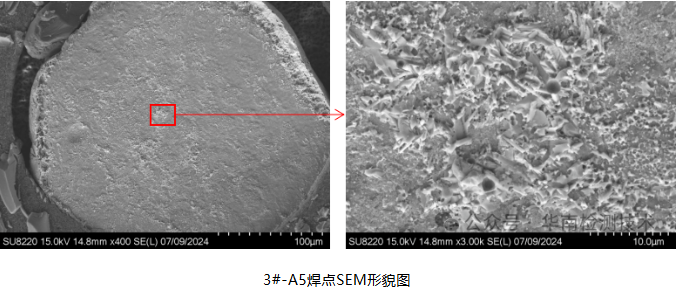

斷裂模式的確認：我們進一步對3#樣品中斷裂嚴重（E5）和未開裂（A5）的焊點斷口進行了分析。結果顯示，所有斷口均為脆性斷裂，未見塑性變形。A5焊點的斷裂發生在焊錫與IMC層的界面，而E5焊點的斷裂則直接發生在Ni-Sn-P IMC層，印證了該層是焊點最薄弱的環節。

柯肯達爾孔洞的形成機理

為什么會在Ni-Sn-P層形成柯肯達爾孔洞？這源于原子擴散速率的不平衡。簡單來說，錫原子從(Ni,Cu)3Sn4層向外擴散的速度，遠快于從外部向Ni-Sn-P層內部擴散的速度。Ni3P層提供了更高效的原子擴散通道，加速了錫原子的流失，導致在Ni-Sn-P層中留下大量空位，最終聚集形成孔洞。

實操案例總結：從分析到結論

通過以上四步嚴謹的芯片失效分析流程，我們最終得出了清晰的結論：

直接原因：焊點內部的Ni-Sn-P IMC層中，產生了大量柯肯達爾孔洞。

失效過程：這些孔洞嚴重削弱了焊點的機械強度。在產品服役過程中，受到熱循環或機械應力的作用，焊點在Ni-Sn-P層薄弱處發生開裂。

最終表現：開裂的焊點導致電氣連接中斷，從而引發無線網卡“識別不到設備”或“不顯示WiFi”的功能性故障。

這個案例充分說明，一個看似簡單的功能失效，背后可能隱藏著復雜的材料學和物理學原理。專業的芯片失效分析，正是解開這些謎題的關鍵。

選擇專業的第三方檢測機構

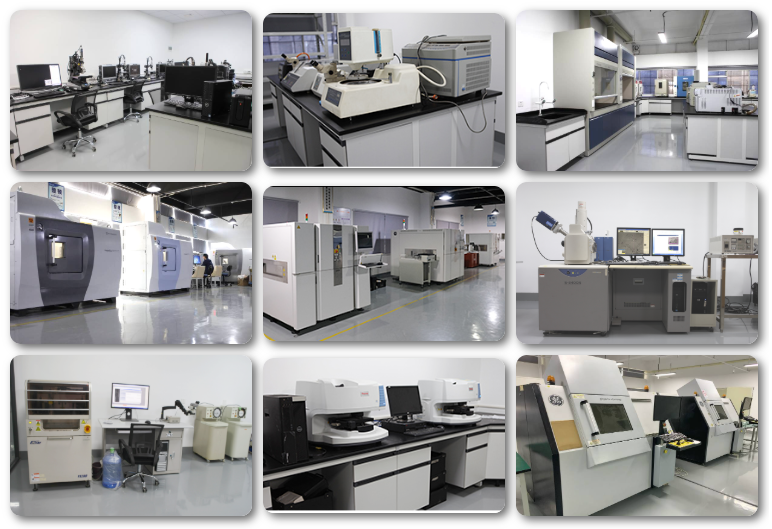

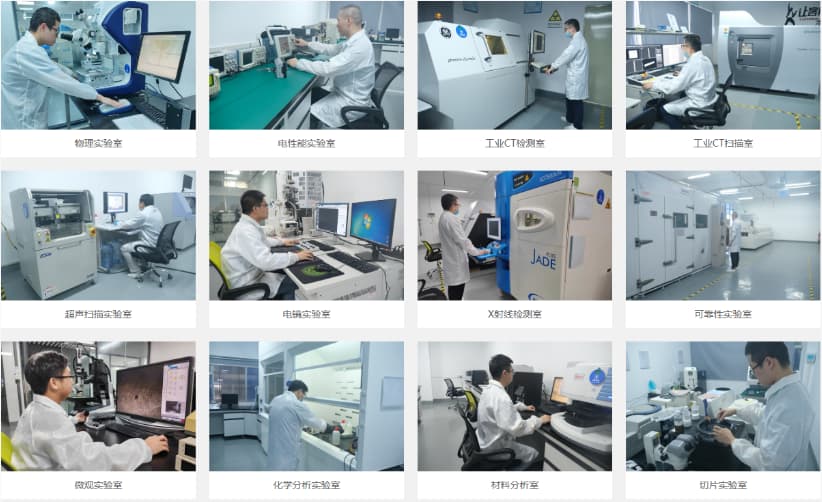

當您的電子產品遇到類似的可靠性問題時，選擇一家專業的第三方檢測機構至關重要。廣東省華南檢測技術有限公司，專注于電子元器件的失效分析與可靠性檢測。我們擁有一支經驗豐富的技術團隊和業界高端的測試設備，包括金相顯微鏡、掃描電鏡（SEM）、能譜儀（EDS）以及各類可靠性試驗設備，能夠為您提供從快速定位到深層機理分析的一站式服務。
