引言

在產品研發和失效分析領域，工程師們經常遇到的困境是：如何在不破壞樣品的前提下，精準洞察其內部的微小結構、裝配關系或潛在缺陷？傳統的切片、剖解等方法，不僅破壞樣品，還可能遺漏關鍵信息?，F在，工業CT無損檢測技術正成為破解這一難題的核心工具。本文將深入探討，工業CT無損檢測是如何從研發階段的“透視眼”轉變為失效分析時的“偵探”，通過真實案例、設備參數詳解和實操要點，全面展示這項技術如何為您的產品創新與質量提升賦能。

一、 研發階段：工業CT無損檢測如何讓“看不見”的設計變得清晰

在產品研發的早期，設計的可制造性和可靠性往往依賴于理論計算和模擬。然而，實際成型后的產品內部結構是否與設計完全一致？復雜裝配體內部是否存在干涉？

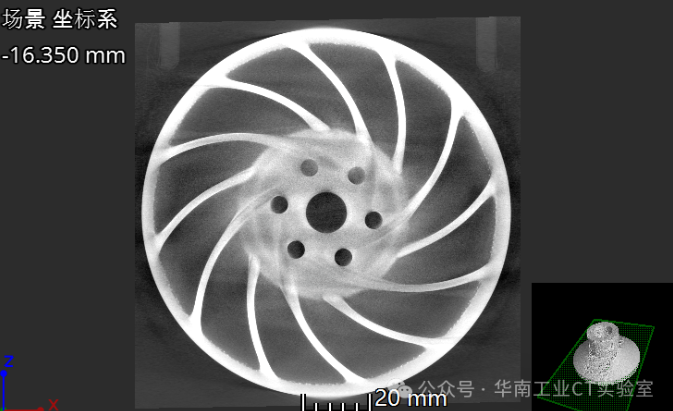

工業CT無損檢測能夠提供完美的解決方案。它利用X射線穿透樣品，通過數百甚至上千個角度的投影，重建出樣品的完整三維模型。這意味著，工程師無需破壞產品，就能在電腦屏幕上“剖開”產品，從任意角度、任意層面進行準確測量和分析。

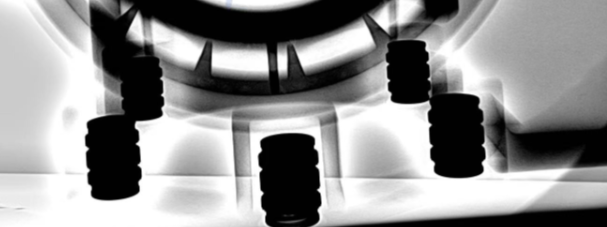

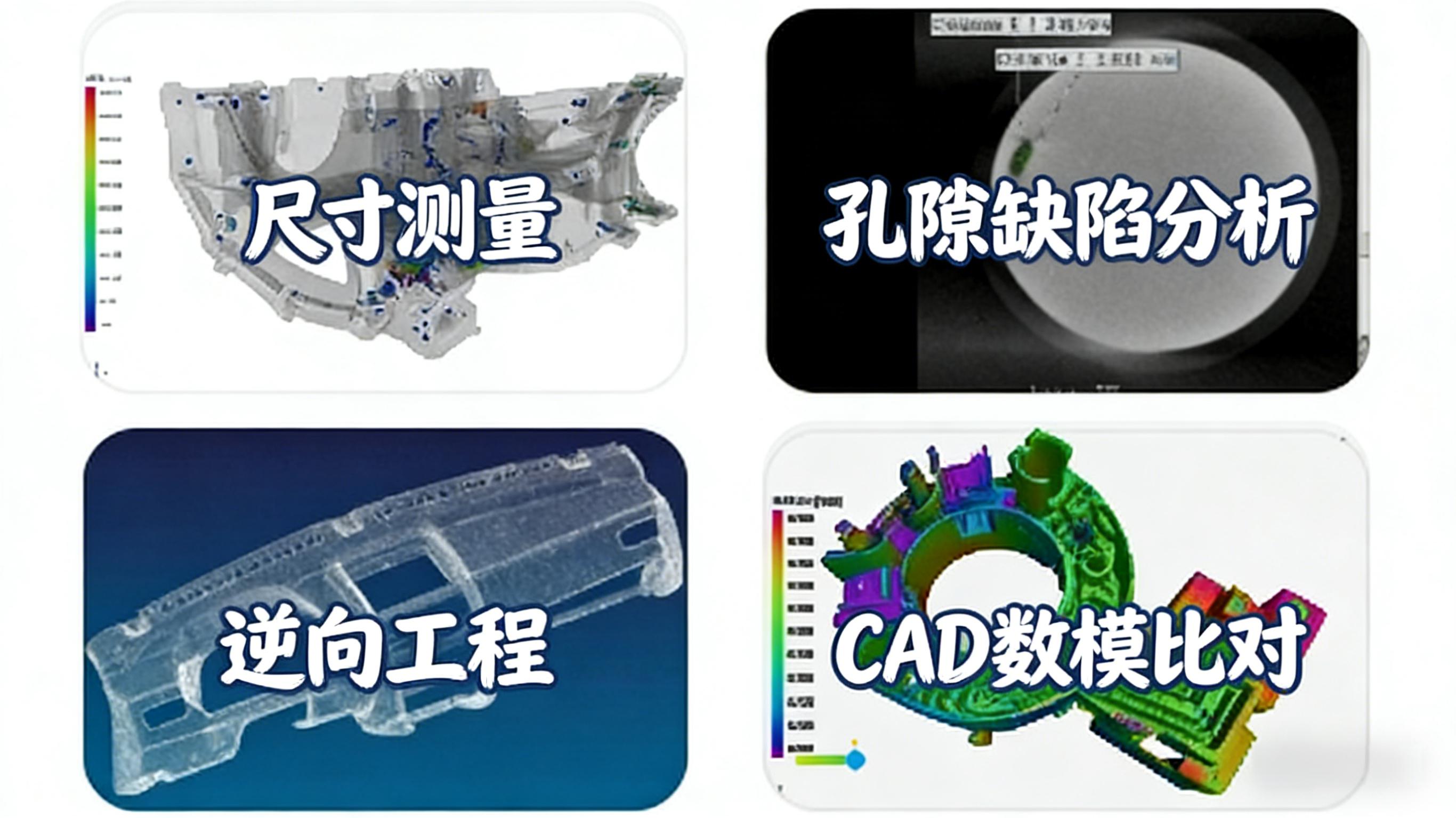

驗證裝配工藝：對于精密機械或電子產品的內部裝配，是否存在過盈或間隙不當？通過CT掃描生成的三維模型，可以準確測量各部件之間的裝配間隙，驗證設計的合理性。

優化結構設計：對于注塑件或3D打印件，內部結構如加強筋、壁厚是否均勻？工業CT無損檢測能直觀地展示這些內部特征，幫助工程師快速迭代優化設計方案。

二、 失效分析：工業CT無損檢測如何精準定位“元兇”

當產品在使用中出現斷裂、泄漏、功能失效等問題時，傳統的破壞性分析往往只能看到表面或一個截面，難以追溯問題根源。而工業CT無損檢測則能提供一種無損的、全面的診斷手段。

尋找裂紋源：對于斷裂的零部件，工業CT無損檢測可以清晰地展示裂紋的起始位置、擴展路徑和最終斷裂區域，幫助分析應力集中點或材料缺陷。

檢測內部缺陷：無論是金屬鑄件內部的縮孔、疏松，還是塑料件內部的氣泡、夾雜，CT圖像都能以高對比度將它們清晰地呈現出來。通過三維重建，甚至可以計算出缺陷的體積、形狀和空間分布，為改進工藝提供準確依據。

分析失效機制：結合CT圖像和材料知識，可以判斷失效是源于設計缺陷、材料問題，還是使用不當。例如，一個疲勞裂紋，通過CT可以觀察其擴展的疲勞輝紋，從而判斷其受力情況和壽命。

三、 深度案例：精密注塑件內部氣孔的研發驗證與失效分析

工業CT無損檢測的價值，在精密制造領域尤為突出。我們曾為一家汽車電子企業分析其精密連接器外殼的注塑缺陷。

背景：該企業在試模階段發現，部分產品在后續的環境測試中發生開裂。但通過外觀和簡單的X光透射，無法判斷開裂的根本原因。

解決方案：我們使用島津SMX-225CT設備，對樣品進行了高分辨率掃描。通過三維重建分析，我們清晰地發現了兩個關鍵問題：

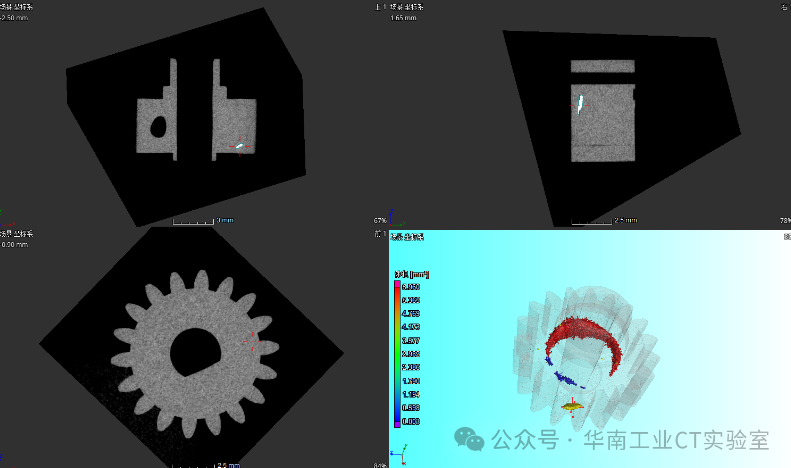

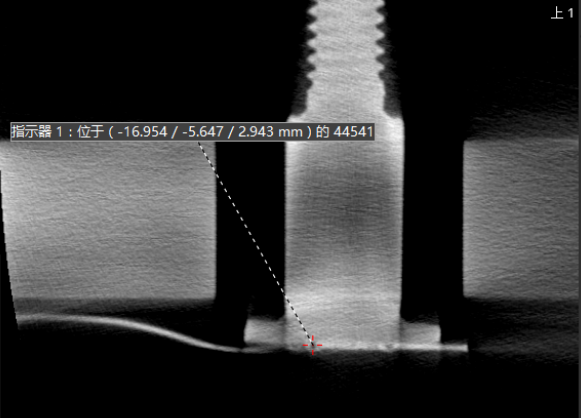

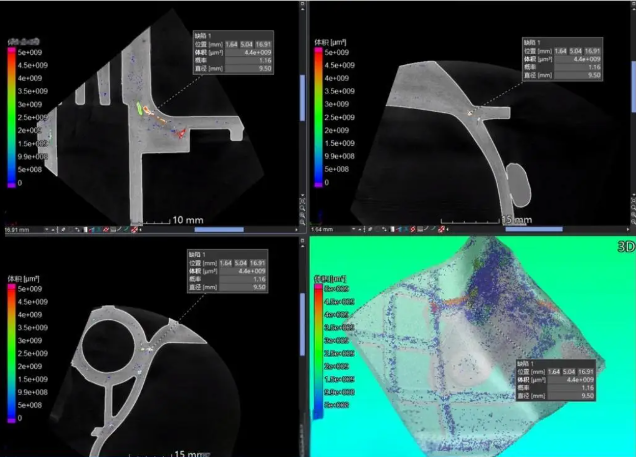

在開裂區域附近，存在多個微小的、分布不均勻的氣孔。這些氣孔嚴重削弱了材料的有效截面積，形成了應力集中點。

通過三維模型，我們準確測量了氣孔的尺寸和距離表面的深度，發現它們都集中在澆口遠端的一個特定區域。

結果：基于CT分析報告，客戶明確了問題根源在于模具排氣設計不良和注塑工藝參數（如保壓壓力、速度）不匹配，導致遠端充填不充分，氣體無法排出。他們據此優化了模具結構和注塑工藝，成功解決了開裂問題，產品合格率從不足70%提升至98%以上。這個案例充分說明，工業CT無損檢測不僅解決了眼前的失效問題，更從根本上賦能了工藝研發與優化。

四、 專業設備保障：島津SMX-225CT的檢測能力與樣品須知

要獲得高質量、可信賴的檢測數據，先進的設備是關鍵。我們配置的島津SMX-225CT微焦點X射線CT系統，以其高精度和高穩定性，為您的研發與失效分析提供堅實保障。以下是檢測前您需要了解的關鍵信息：

樣品尺寸與重量：設備最大可容納尺寸為300*400mm的樣品，最大重量為15KG。請確保您的樣品在此范圍內。

分辨率能力：極限分辨率可達1-3微米。請注意：實際能達到的分辨率取決于樣品的成分、材質、尺寸以及所選的電壓。通常，樣品尺寸越大，可達到的分辨率會相應降低。

如何確定檢測方案：成功的檢測始于對目標結構的清晰認識。通常，我們需要觀測的結構尺寸，在CT探測器上的投影，需要覆蓋3-5個探元才能保證有效觀測。這直接反映在分辨率需求上。例如，如果您需要觀測一個直徑為120微米的孔隙，那么所需的分辨率需要達到24-40微米，才能獲得清晰、可分析的圖像。我們會根據您的檢測目標，與您共同優化電壓、分辨率等參數，確保檢測效果。

五、 總結：從數據到洞察，讓工業CT成為您研發與質控的核心伙伴

從產品研發的設計驗證，到失效分析的根本原因追溯，工業CT無損檢測技術已不再僅僅是一個檢測工具，它正逐漸成為產品全生命周期質量管理與創新研發的核心伙伴。它提供的不再是平面的X光片，而是包含完整內部信息的立體數據，讓您從“猜測”走向“洞察”。
