引言

在汽車電子、消費電子等領域，PTC保險絲（熱敏電阻）作為關鍵的過流過熱保護元件，其可靠性至關重要。當PTC電阻異常變大時，會直接引發系統充電保護，導致設備無法充電，影響產品口碑與企業聲譽。本文將通過一個真實的PTC電阻變大失效分析案例，為您詳細拆解第三方檢測機構——廣東省華南檢測技術有限公司的完整分析流程。我們將從失效分析的初步外觀檢查，到電性能驗證，再到利用X-Ray、SEM/EDS等高端設備進行內部結構剖析，一步步揭示導致電阻增大的微觀機理。無論您是品質工程師還是研發人員，這篇文章都能為您提供一份清晰的PCBA失效分析參考。

一、失效背景：PTC電阻變大引發的“無法充電”困局

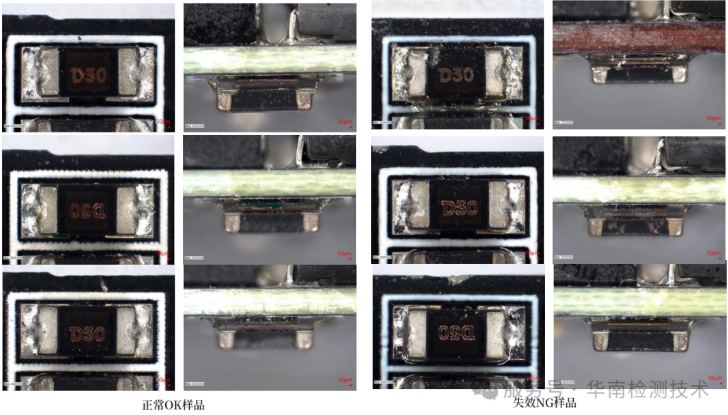

近期，我們接到一批某汽車T-BOX（車載遠程信息處理器）的失效樣品，客戶反饋在產品使用過程中，PTC保險絲的阻值出現異常增大，觸發了電源管理芯片的充電保護功能，最終導致設備完全無法充電。這種可靠性失效分析的難點在于，PTC元件本身外觀往往完好無損，問題深藏于內部。為精準定位根因，我們啟動了全面的電子元件失效分析流程。

二、第一步：嚴謹的電性能失效分析，鎖定異常數據

任何失效分析的第一步都是復現和確認故障。我們使用高精度微電阻計對多個失效樣品和良品進行對比測試。

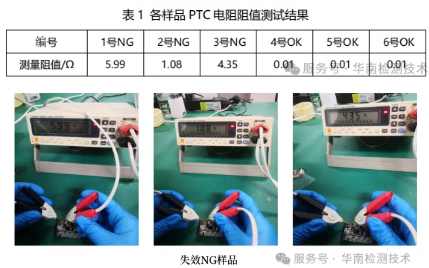

數據對比：良品PTC的阻值穩定在標稱范圍內（例如10-15mΩ），而失效樣品的阻值普遍飆升至數百毫歐甚至更高。

初步判斷：電性能測試直接證實了PTC電阻變大的現象，排除了誤測可能。這一步驟是整個電性能失效分析的關鍵，它為我們后續的破壞性分析提供了明確的目標。

三、第二步：無損探傷，X-Ray透視下的內部觀察

為了在不破壞樣品的情況下窺探內部，我們將樣品送入X-Ray透視檢查裝置。這是PCBA失效分析中常用的無損檢測手段。

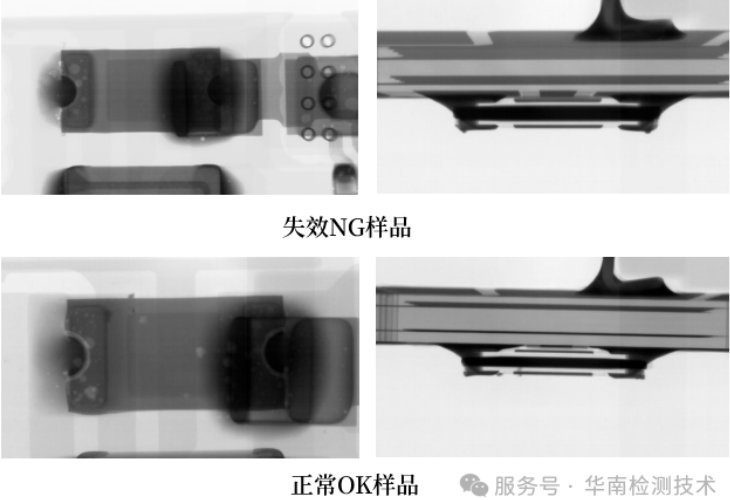

X-Ray檢測結果：通過高分辨率X-Ray圖像，我們將失效樣品與正常樣品進行比對。圖像顯示，兩者的PTC芯片內部電極、焊接點均未見明顯的開裂、空洞或燒毀痕跡。

X-Ray分析價值：X-Ray分析的結果表明，導致電阻增大的原因并非宏觀的結構性損壞，如嚴重的焊接缺陷或機械裂紋。這引導我們將分析重點轉向微觀層面。

四、第三步：微觀層面的深度剖析，截面SEM與EDS分析

為探究微觀世界的秘密，我們采用高端的失效分析手段——對樣品進行精密的鑲嵌、研磨、拋光，制備出完美的橫截面，然后在掃描電子顯微鏡（SEM）下進行高倍數觀察。

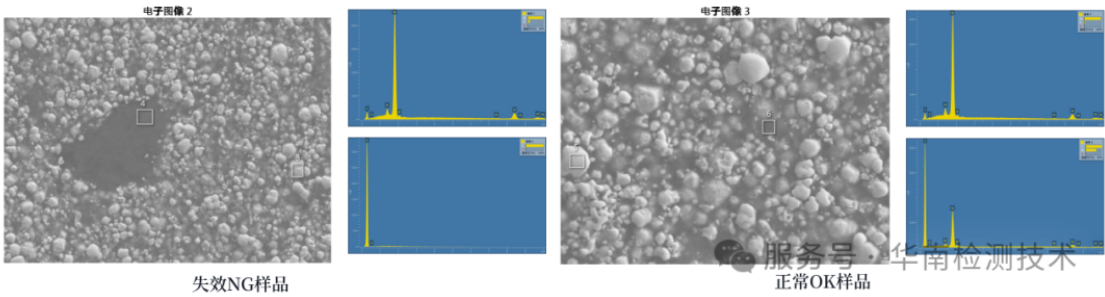

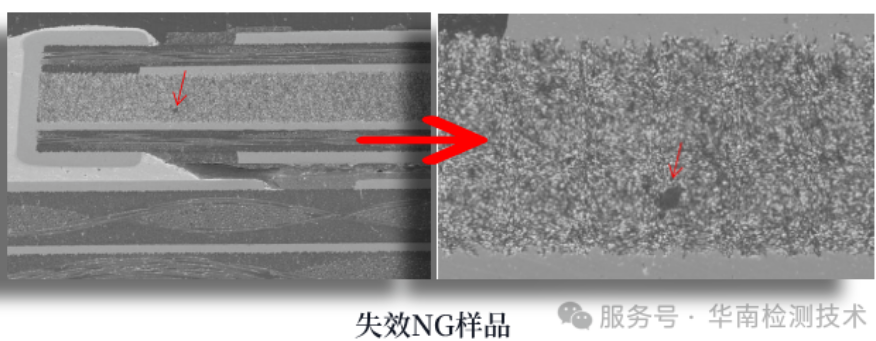

SEM形貌觀察：在數千倍的放大倍數下，秘密浮出水面。正常樣品的PTC內部功能陶瓷層及金屬顆粒分布均勻、致密。而失效樣品內部則暴露出明顯的異常：部分區域的功能陶瓷顆粒存在局部團聚、分布不均的現象（如下圖所示）。這種微觀結構的不均勻性，直接破壞了PTC效應的均一性，導致整體阻值爬升。

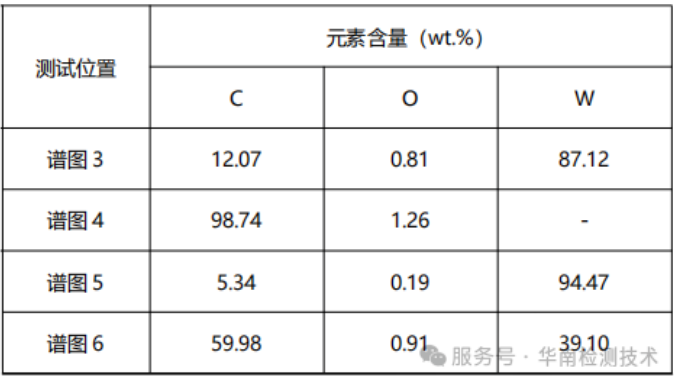

EDS元素分析：與此同時，我們利用能譜儀（EDS）對異常區域進行微區成分分析。檢測結果顯示，失效區域與正常區域的元素種類和比例基本一致，未發現腐蝕、遷移或外來雜質元素的介入。

綜合論斷：結合SEM和EDS結果，我們排除了外來元素污染的可能。失效分析結論直指內部制造工藝缺陷——金屬顆粒/陶瓷顆粒的局部分布不均，是導致這次PTC電阻變大的根本原因。

五、總結：失效分析的價值與華南檢測的專業支撐

綜上所述，本次導致PTC電阻變大的根本原因，被鎖定為其內部功能顆粒的微觀結構不均勻。這種工藝缺陷在常規外觀和X-Ray檢查中無法察覺，唯有通過專業的失效分析流程，結合SEM/EDS等微觀表征技術才能精準定位。

對于廣大電子制造企業而言，一次全面的失效分析不僅是找到產品不良原因的手段，更是改進工藝、提升可靠性的基石。作廣東省華南檢測技術有限公司為專業的第三方檢測機構，我們不僅擁有X-Ray、SEM/EDS等價值數百萬的失效分析設備，更有一支經驗豐富的工程師團隊。我們能夠快速響應，精準診斷，為您提供從電性能失效分析到PCBA失效分析的全流程技術服務，助您破解產品質量謎題，提升市場競爭力。
