工業CT無損檢測技術應用：透視電子封裝內部缺陷，提升產品良率

工業CT無損檢測技術應用：透視電子封裝內部缺陷，提升產品良率

您是否正在為電子產品的BGA焊接空洞率過高而煩惱？或者苦于無法在不破壞樣品的情況下，看清塑封器件內部的細微結構？本文將為您詳細介紹工業CT無損檢測技術的核心原理與應用優勢。您將了解到該技術如何實現高精度內部尺寸測量與缺陷分析，特別是針對電子半導體行業。同時，我們還將結合廣東省華南檢測技術有限公司的島津SMX-225CT設備，為您解析工業CT無損掃描的樣品要求、分辨率極限以及如何通過科學的數據解讀，快速定位產品失效原因，幫助您的工廠降低次品率，滿足高標準出貨要求。

一、什么是工業CT無損檢測？核心技術原理解析

工業CT無損檢測，全稱工業用計算機層析成像技術，它如同給產品拍了一組超高精度的“三維X光片”。通過工業CT無損掃描，設備圍繞樣品旋轉采集海量投影數據，再經由算法重建出樣品內部的立體影像。

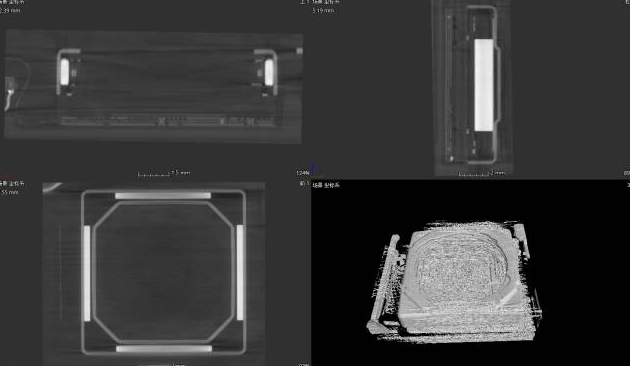

這項技術的核心價值在于“無損”。與傳統的破壞性切片分析不同，工業CT檢測能在不切割、不損壞樣品的前提下，一次性獲取樣品內外所有結構的幾何信息和材質信息。這使得它成為分析電子元件內部焊接質量、材料內部孔隙率的黃金標準。作為專業的工業CT檢測機構，我們利用這一技術，能清晰地看到塑料、陶瓷等封裝材料內部金屬引線的連接情況。

二、島津225CT硬實力：高分辨率成像，洞察細微缺陷

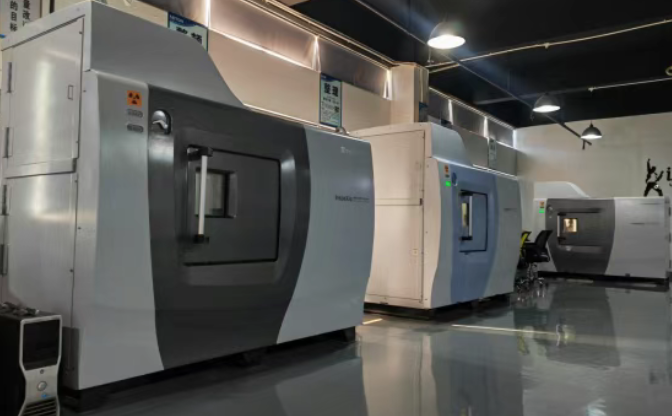

在工業CT無損掃描的實際操作中，設備的硬件參數直接決定了檢測能力的上限。我們實驗室引進了島津SMX-225CT工業CT系統，其225kV的電壓配置，足以穿透大多數電子元器件及小型精密零部件。

對于電子行業客戶普遍關注的內部孔隙率問題，這臺設備展現出了卓越的性能。在最佳條件下，其極限分辨率可達1-3微米左右。這意味著，即使是頭發絲直徑幾十分之一的微小缺陷也無處遁形。當然，分辨率會視樣品的成分材質、尺寸以及所選電壓而定——樣品尺寸越大，分辨率會相應降低。我們始終依據您需要觀測的結構尺寸，來反向推演并設定最佳的檢測參數，確保每一張工業CT無損檢測圖像都清晰、可靠。

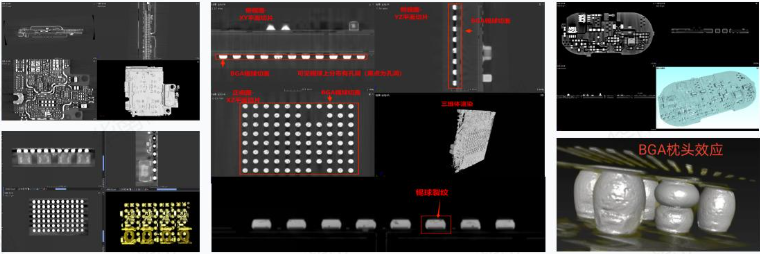

三、工業CT在BGA焊接空洞率分析中的實操案例

空洞率是影響BGA（球柵陣列封裝）可靠性的關鍵指標。過高或過大的空洞，會在產品使用過程中因熱應力集中導致焊點開裂。傳統的切片分析不僅耗時，而且只能看到單一截面，存在漏檢風險。

我們曾為一家電子組裝廠提供工業CT無損檢測服務。客戶反饋某批次產品的BGA焊點在功能測試中偶發失效。通過工業CT無損掃描，我們對整塊PCB板上的BGA焊點進行全檢。三維重建后的圖像清晰地展示了焊球內部空洞的尺寸、數量和位置分布。我們發現，部分焊球內部出現了直徑超過焊球直徑25%的大空洞，這正是導致失效的元兇。基于我們的工業CT檢測報告，客戶迅速調整了回流焊溫度曲線，將空洞率控制在了行業標準（如IPC-7095）要求的范圍內，成功避免了大規模的質量事故。

四、樣品須知：如何確保工業CT檢測數據的準確性

為了保證工業CT無損檢測結果的精確可靠，送檢樣品需要滿足一定的物理條件。根據島津SMX-225CT設備的工作臺規格，我們有以下幾點要求供您參考：

尺寸與重量： 樣品最大尺寸需控制在300*400mm以內，最大重量不超過15KG。超出此范圍，將無法在轉臺上進行精準旋轉掃描。

分辨率與可觀測性： 您需要關注的分辨率并非單純指設備極限，而是與待測結構強相關。通常，需要觀測的結構尺寸，必須是分辨率的3-5倍。例如，若您想觀測一個直徑120μm的孔隙，理論上我們需要將掃描分辨率設置為24-40μm，才能確保該孔隙在探測器上覆蓋3-5個探元，從而獲得清晰可辨的圖像。

材質與電壓： 不同材質對X射線的吸收率不同。我們會根據您樣品的預估材質組成，自動匹配最佳的225kV電壓檔位，以平衡穿透力和圖像對比度。

五、與傳統檢測方法對比：工業CT的獨特優勢

很多客戶會問，我們有X射線透視設備，也有三坐標測量儀，為什么還需要工業CT無損檢測？這恰恰體現了工業CT檢測的不可替代性。

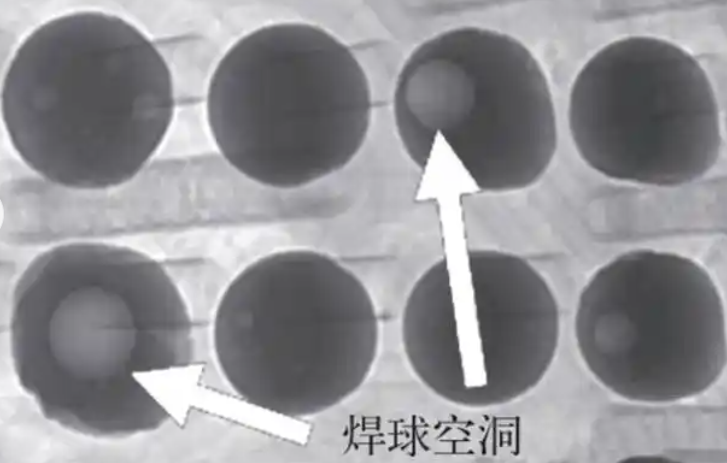

相較于傳統2D X-Ray： X-Ray只能提供樣品的疊加平面圖像，無法區分前后景深的信息。而工業CT無損掃描提供的是真三維體數據，可以任意切片、旋轉，精確測量內部缺陷在Z軸方向的具體位置和三維體積。

相較于三坐標測量： 三坐標只能測量樣品的外形尺寸，對于隱藏在內部的腔體或結構無能為力。工業CT無損檢測則可以同時完成內外結構的全尺寸測量，并輸出通用的STL模型，直接用于逆向工程或與原始設計數據進行對比分析。

六、權威檢測標準與數據解讀服務

作為一家專業的工業CT檢測機構，我們深知一份嚴謹的報告對于您決策的重要性。我們的所有檢測流程和判定依據，均嚴格參考國內及國際通用的檢測標準，如GB/T（國家標準）以及電子行業的IPC系列標準等。

華南檢測中心：http://m.lysyyey.com/news_x/380.html

在出具報告后，我們的工程師團隊還會為您提供一對一的報告解讀服務。我們會向您解釋每一個關鍵指標的含義，如孔隙率的具體數值、缺陷的尺寸公差等，幫助您的研發或品控人員真正看懂數據，并將這些數據轉化為改進生產工藝的有效依據。選擇我們，不僅是選擇一次工業CT無損檢測服務，更是選擇了一個可靠的技術合作伙伴。
