熱重分析測試怎么做才準？TGA Q500實測案例告訴你答案

熱重分析測試怎么做才準？TGA Q500實測案例告訴你答案

研發工程師在做新材料開發或工藝優化時，經常需要回答一個問題：這款材料在高溫下能撐多久？什么時候開始分解？殘留多少？這些問題，靠熱重分析測試就能給出明確答案。

但很多工程師發現，同樣是做熱重分析測試，不同機構拿出來的數據差異卻不小——曲線漂移、重復性差、特征溫度點對不上，到底哪個環節出了問題？今天我們就從實操角度，結合TGA Q500熱重分析儀的真實測試案例，聊透熱重分析測試的那些事。

TGA Q500做熱重分析，優勢在哪？

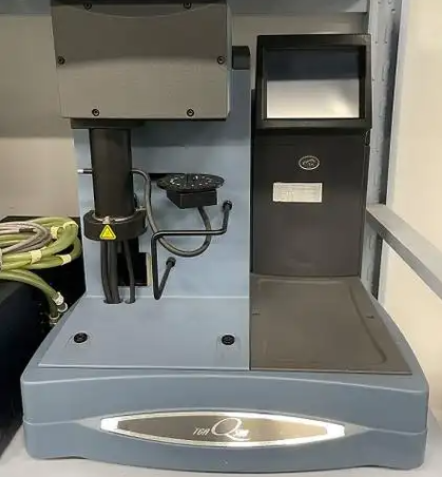

TGA Q500是TA Instruments的一款經典熱重分析儀，在材料檢測領域認可度很高。它的核心優勢有兩個：

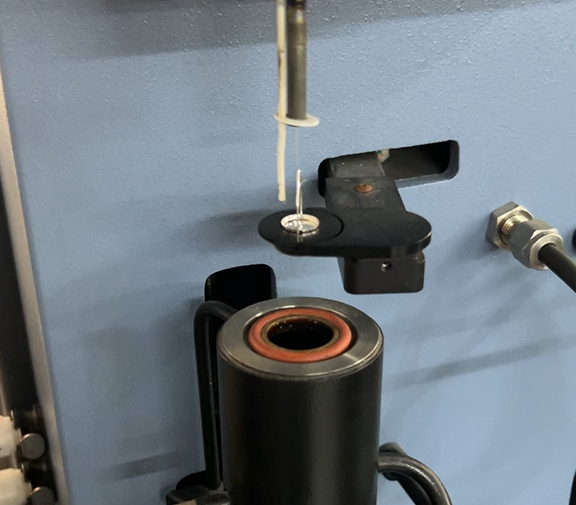

一是天平靈敏度高。TGA Q500采用專利的垂直式天平設計，基線穩定性好，能準確捕捉微克級別的質量變化，這對于分析材料早期分解、微量揮發物非常關鍵。

二是溫控精度好。儀器最高溫度可達1000℃（或1200℃選配），升溫速率可準確控制，能夠模擬不同工況下的熱行為。配合鉑金或氧化鋁坩堝，無論是高分子材料、金屬粉末還是陶瓷前驅體，都能穩定測試。

碳纖維復合材料熱失重全過程還原

說這么多，不如看一個真實案例。上個月，我們接到一家無人機企業的委托：他們自主研發的碳纖維增強復合材料，需要驗證在800℃~1000℃區間的熱穩定性，尤其是判斷樹脂基體的完全分解溫度點。

樣品送來后，工程師先做了前處理——將材料切成直徑4mm、高度3mm左右的圓柱體，確保樣品與坩堝底部充分接觸，避免熱傳導不均。設備選用TGA Q500熱重分析儀，配置鉑金坩堝，測試氣氛設置為氮氣保護（模擬惰性環境）。

升溫程序設定為：從室溫以20℃/min升至1000℃，全程記錄質量變化。在約620℃時，曲線出現第一個明顯臺階，失重約11%，這是樹脂基體開始熱分解；到870℃左右，曲線趨于平緩；當溫度超過950℃時，曲線基本穩定，殘余質量約為58%，主要是碳纖維骨架和灰分。

最終，客戶拿到了完整的熱失重曲線和特征溫度點，據此優化了預氧化工藝，將材料在900℃下的失重率從原來的5.2%降到了1.8%。這個案例說明，熱重分析測試不僅是判斷材料能否“扛住”高溫，更是優化工藝的“導航儀”。

熱重分析測試，樣品準備別踩這3個坑

很多工程師覺得，送樣就是把材料切小塊寄過去，其實不然。樣品準備環節的細節，直接決定測試數據的有效性。

第一，樣品量要適中。熱重分析測試通常推薦5~15mg，樣品量太少，失重信號弱、誤差大；樣品量太多，傳熱延遲，特征溫度點會往后“漂移”。

第二，樣品形態有講究。粉末樣品要壓實，避免松散結構導致熱傳導不均；塊狀樣品要保證底面平整，跟坩堝底部充分接觸。如果樣品在升溫過程中體積膨脹明顯，最好預壓成型。

第三，明確測試氣氛。高溫下，氣氛選擇直接影響樣品反應路徑。是氮氣、氬氣這樣的惰性氣氛，還是模擬空氣的氧化氣氛？一定要跟工程師提前溝通清楚，否則測出來的結果跟實際應用場景完全是兩回事。

數據解讀：從曲線看材料高溫穩定性

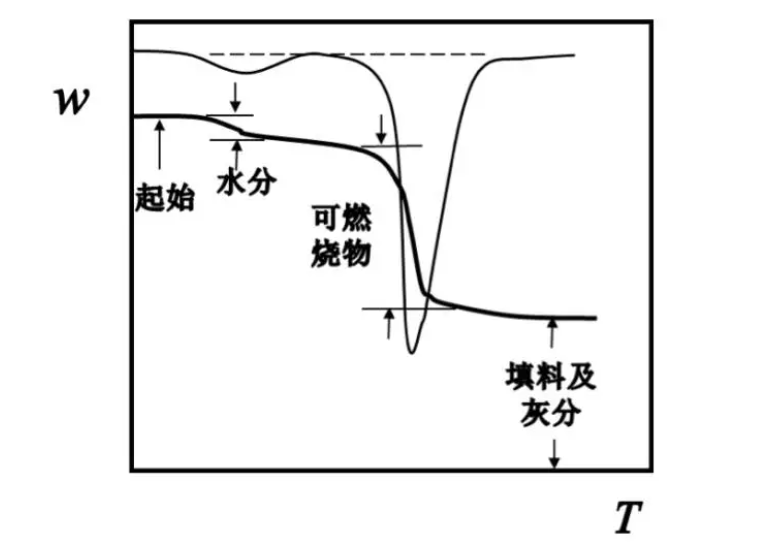

拿到熱重分析報告，工程師關心的通常是三個點：起始分解溫度、最大失重速率溫度、以及終溫下的殘余質量。

起始分解溫度代表材料開始“扛不住”的臨界點，這個溫度如果低于設計工況，就需要考慮改配方。最大失重速率溫度則對應材料內部結構劇烈變化的階段，往往是優化工藝的參考依據。而1000℃下的殘余質量，直接反映了材料在高溫下的穩定性——殘余質量越高，耐溫性能越好。

但需要提醒一點：高溫段的熱重分析測試，曲線在后期可能會出現輕微波動，這并不一定是材料本身的問題，可能是氣流擾動或基線漂移。有經驗的工程師會通過重復測試或空白基線扣除來確認數據的可重復性。

為什么選擇我們做熱重分析測試？

廣東省華南檢測技術有限公司，專注材料與元器件失效分析、可靠性測試多年。在熱重分析測試領域，我們配備TGA Q500熱重分析儀，設備定期校準，確保數據溯源到國家標準。最高測試溫度可達1000℃（選配1200℃），覆蓋高分子材料、復合材料、金屬粉末、陶瓷材料等常見類型。

我們的工程師團隊平均從業年限超過8年，對于樣品前處理、氣氛選擇、異常曲線診斷都有豐富的實操經驗。無論是材料研發階段的熱穩定性評估，還是生產過程中的批次一致性驗證，我們都能提供專業、可靠的支持。

如果您正在尋找熱重分析測試的靠譜機構，歡迎隨時聯系我們。帶上您的材料來聊聊，我們幫您把高溫穩定性這關把牢。
