在工業產品的研發與質量管控中，獲取產品內部結構的精準三維數據一直是核心難點。無論是用于逆向工程的樣件仿制，還是對失效零件的內部缺陷分析，傳統破壞性檢測（如剖切）不僅損耗樣品，更無法還原真實工況下的內部裝配關系。本文將圍繞工業CT掃描技術，重點闡述如何利用225KV高能微焦點工業CT（島津SMX-225CT），在不破壞樣品的前提下，實現亞微米級分辨率的三維逆向建模。您將了解到從樣品要求、分辨率計算到逆向數據輸出的完整流程，并掌握如何評估一個工業CT掃描服務商的專業能力。

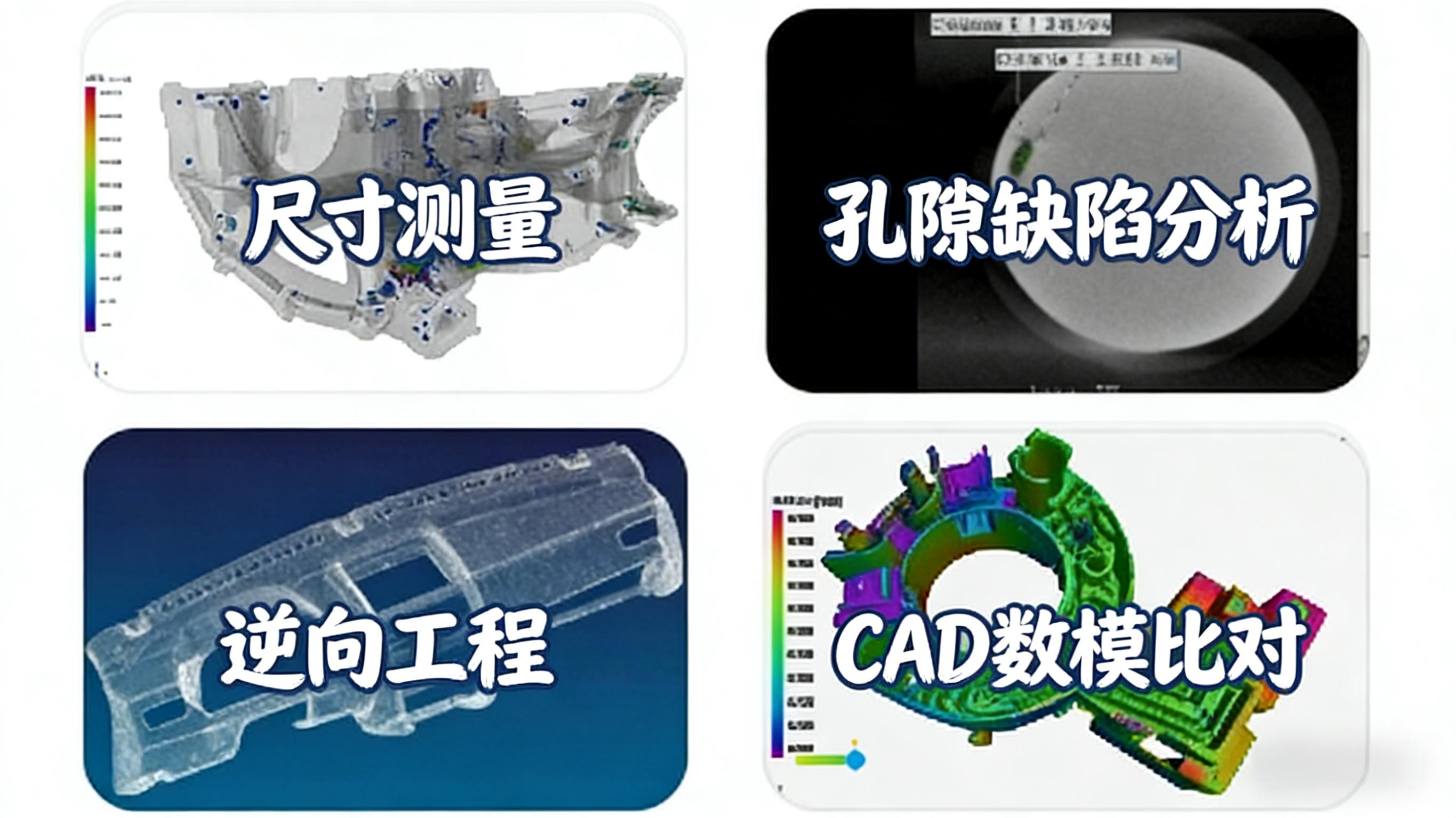

1. 工業CT掃描：非破壞性獲取內部三維結構的核心技術

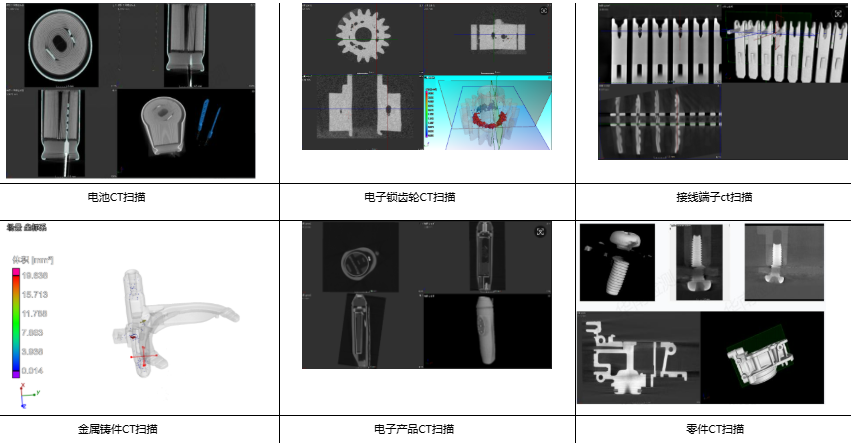

工業CT掃描的全稱是工業計算機斷層掃描成像技術，其原理類似于醫學CT，通過X射線穿透樣品，由探測器接收衰減后的射線信號，經過算法重構出樣品內部的三維結構。與普通二維X光拍照不同，工業CT掃描能夠生成樣品任意截面的切片圖像，并最終堆疊成完整的三維體數據。

對于逆向三維工程而言，這項技術的核心價值在于“無損”。過去，工程師想要獲得一個復雜內腔的幾何數據，往往需要將零件切開，再通過三坐標測量機逐一測繪，不僅效率低下，還破壞了原始樣品。而現在，通過一次工業CT掃描，即可同時獲得外部輪廓與內部流道、暗腔的完整點云數據，為后續的逆向建模提供了唯一真實的數據源。

2. 設備參數決定掃描上限：225KV高壓與微米級分辨率

高精度的逆向三維重建，離不開高性能的硬件支持。廣東省華南檢測技術有限公司配備的島津SMX-225CT設備，其核心優勢在于高壓與分辨率的平衡。225KV的穿透電壓，使其能夠有效應對高密度材料（如鋁合金、不銹鋼、工程塑料等）的檢測需求。

在分辨率方面，該設備的理論極限分辨率可達1-3微米。但需要明確一點：工業CT掃描的實際分辨率并非固定值，它受多重因素制約。根據我們長期積累的樣品測試經驗，分辨率主要取決于以下三點：

樣品材質：密度越高，X射線衰減越強，對分辨率的影響越大。

樣品尺寸：尺寸越大，需要兼顧穿透力與分辨率，通常大尺寸樣品下分辨率會有所下降。

電壓設定：針對不同密度樣品，需精確匹配電壓值，以達到最佳的成像信噪比。

因此，在進行逆向三維項目前，我們建議客戶與我們的工程師充分溝通樣品信息，以便設定合理的掃描參數。

3. 分辨率推算邏輯：如何確保您能看清目標結構？

這是工業CT掃描逆向服務中關鍵的技術環節。很多客戶關心“我的樣品內部有一個0.1mm的孔隙，能不能看清楚？”回答這個問題，需要用到一套嚴謹?shù)臄?shù)學推算。

根據投影成像的物理原理，要成功觀測到某一結構，該結構在探測器上的投影必須完全覆蓋1-3個探元（探測器像素單元）。考慮到樣品的擺放姿態、射線束的幾何不清晰度等因素，實際應用中要求投影必須覆蓋3-5個探元，才能確保數據有效，從而在圖像上清晰分辨。

換算到分辨率上，可以簡化為：需要觀測的結構尺寸，必須是實際掃描分辨率的3-5倍。

舉個例子：

假設您需要觀察一個尺寸為120微米（μm）的微小孔隙。通過上述公式推算，要達到清晰成像，所需的工業CT掃描分辨率應為：

最低要求：120μm ÷ 5 = 24μm

最佳要求：120μm ÷ 3 = 40μm

也就是說，掃描參數需要設定在24μm到40μm之間，才能保證該孔隙結構被準確捕捉。如果客戶追求1-3微米的極限分辨率，那么可觀測的最小結構尺寸理論上應達到3-15微米。如果樣品的待測結構遠小于這個比值，掃描結果將無法呈現清晰圖像。

4. 樣品兼容性：尺寸與重量的硬性約束

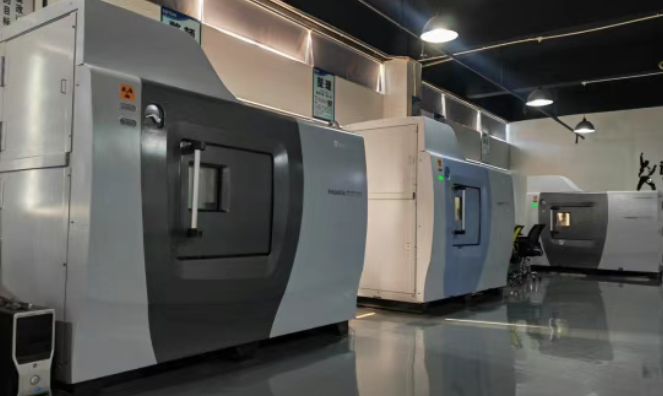

在進行工業CT掃描逆向項目之前，確認樣品尺寸是第一步。我們的島津SMX-225CT設備，其樣品倉最大可容納尺寸為300mm x 400mm，最大承重為15KG。這是物理層面的硬性約束。

如果樣品超出此范圍，即使分辨率再高，也無法放入設備進行掃描。而對于在此范圍內的樣品，我們則可以通過調整擺放姿態、優化掃描軌跡，確保在有限的空間內，獲取到樣品完整、準準的三維數據，為后續逆向建模打下堅實基礎。

5. 逆向三維建模：從切片圖像到CAD數據的轉化流程

獲取到高質量的工業CT掃描原始數據后，逆向三維的工作才剛剛開始。我們通常使用專業的三維可視化與計量軟件（如VGStudio Max或Avizo）對數據進行處理。

整個逆向建模流程可分為四個關鍵步驟：

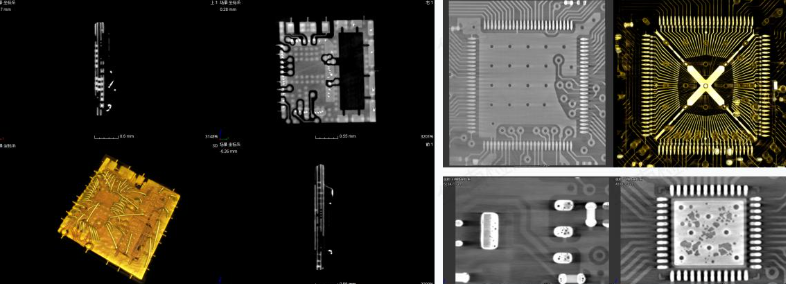

數據重建：將掃描獲得的數千張二維切片圖像，重建成高精度的三維體素模型。

表面提取：基于灰度閾值，精確提取樣品表面輪廓點云。對于多材料樣品，還能分別提取不同材質的界面。

網格優化：將點云數據轉化為光滑、無噪點的三角網格模型（STL格式）。此階段會進行降噪、補洞、平滑等處理，確保網格質量滿足逆向工程要求。

CAD重構：由資深逆向工程師，將STL網格數據轉化為參數化的CAD實體模型（STEP或IGS格式）。這一步考驗技術人員的經驗，需要準確還原原始設計的特征線、曲面和幾何約束。

6. 實操案例：汽車鋁合金鑄件內部氣孔分析與逆向修復

背景： 某汽車零部件供應商，發現一款鋁合金發動機支架在生產過程中出現批次性泄漏問題。傳統檢測方式無法在不破壞零件的前提下，確定泄漏點的具體位置和形態。客戶需要借助工業CT掃描技術，對內腔進行逆向分析，找出氣孔分布規律，并據此修改模具設計。

實施過程：

樣品檢查：該支架最大尺寸約250mm，重量3.2KG，材質為A356鋁合金，符合我們的樣品倉要求。

參數設定：客戶需要觀測的目標是內部直徑約80-150微米的氣孔。根據3-5倍原則，我們計算所需分辨率應在16-50微米之間。綜合考慮到鋁合金對射線的衰減，工程師最終設定掃描電壓為210KV，分辨率為35微米。

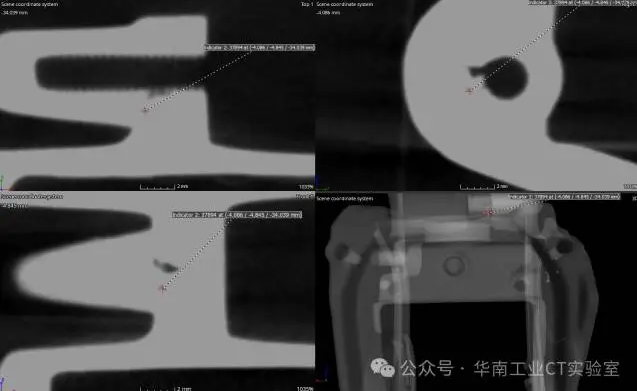

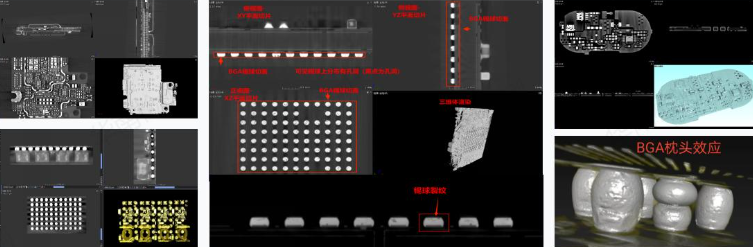

數據獲取：經過約45分鐘的掃描，我們獲取了完整的內部三維數據。通過三維分析軟件，我們不僅清晰定位了所有氣孔（最小直徑約82微米）的坐標和體積，還生成了氣孔率分布色譜圖。

逆向輸出：將包含氣孔缺陷的三維模型輸出，客戶得以直觀地看到缺陷在鑄件內部的真實形態。基于此數據，客戶調整了澆鑄系統的排氣方案，最終解決了泄漏問題。

7. 選擇華南檢測的三大技術保障

選擇廣東省華南檢測技術有限公司進行工業CT掃描逆向項目，您將獲得三重保障：

設備保障：島津SMX-225CT工業CT系統，225KV高壓，1-3微米極限分辨率，確保數據源的精準度。

專業保障：我們不僅提供掃描服務，更提供從數據解析、分辨率推算到CAD逆向建模的全流程技術支持，幫助您解決實際工程問題。

規范保障：嚴格遵守樣品管理規范，對樣品尺寸、重量及測試過程中的安全負責，確保每一個環節都精準可控。

總結：

工業CT掃描逆向三維技術，正在從“輔助檢測手段”轉變?yōu)楝F(xiàn)代制造業研發與質控的“核心環節”。無論是高精度的微米級孔隙分析，還是復雜零件的完整逆向重構，都離不開對設備參數、分辨率邏輯和樣品限制的深刻理解。廣東省華南檢測技術有限公司憑借先進的島津設備與專業的技術團隊，致力于為每一位客戶提供清晰、可靠、高精度的工業CT掃描逆向解決方案。如果您有相關需求，歡迎隨時與我們溝通，我們將為您量身定制最優的檢測方案。
