引言

在半導體行業中，芯片失效分析是確保產品質量和可靠性的關鍵環節。尤其是靜電放電（ESD）損傷，因其隨機性和隱蔽性，常常讓硬件工程師和質管人員頭疼不已。當一顆芯片出現漏電異常，如何用最高效、最具性價比的手段找到問題根源？本文將通過一個真實的芯片ESD損傷分析案例，詳細拆解從外觀檢查到OBIRCH定位的全流程。作為專業的失效分析檢測機構，我們將帶您了解每個技術手段的目的與價值，幫助您在面對類似問題時，能更清晰地規劃分析路徑。

一、為什么芯片失效分析首選ESD排查？

在電子元器件失效中，失效分析的首要任務就是確定失效模式與機理。ESD損傷之所以常見，是因為在制造、測試、運輸甚至應用焊接環節，人體、設備或存儲不當都可能積累靜電。當靜電瞬間釋放，瞬間的高壓和大電流足以擊穿芯片內部脆弱的PN結或柵氧化層。

這種損傷通常表現為功能失效或參數漂移，比如案例中提到的“漏電異常”。更重要的是，ESD損傷點往往極其微小，肉眼無法察覺，這就必須依靠專業的失效分析檢測機構，借助精密儀器進行由表及里的層層剝繭。本次案例的核心目標，就是用最直接的手段，驗證客戶的ESD損傷猜想。

二、外觀與電性分析：失效分析的初步診斷

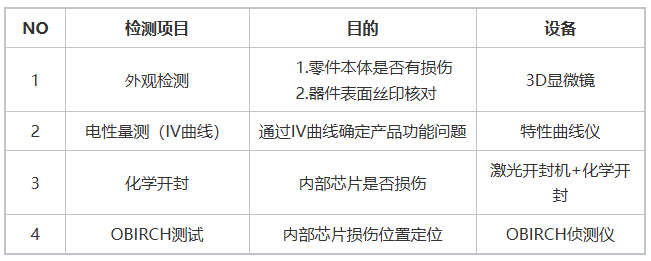

任何專業的芯片失效分析項目，都始于最基礎的非破壞性測試。

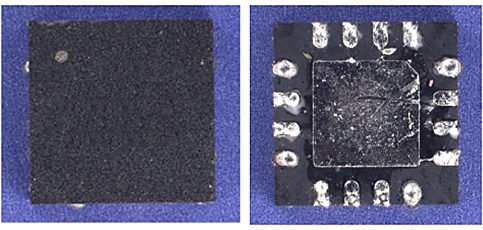

首先進行的是外觀檢測。工程師使用3D顯微鏡對樣品進行全方位掃描。正如案例所示，樣品本體結構正常，絲印清晰，背面雖有焊錫殘留但無機械裂痕和燒傷。這一步的目的，是排除因物理磕碰、過壓灼燒等外部因素導致的失效，將懷疑范圍縮小到芯片內部。

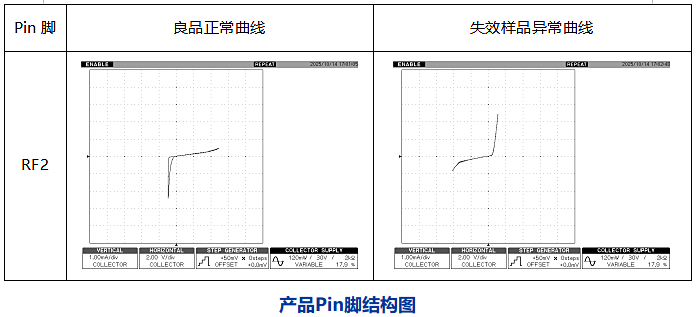

緊接著是電性量測（IV曲線測試）。這是失效分析中定性的關鍵一步。工程師依據芯片的Pin腳結構圖，使用特性曲線儀對每一個引腳對地、對電源的電壓-電流關系進行掃描，并與功能完好的“良品”進行比對。結果發現，RF2引腳對地（GND）的IV曲線存在明顯差異。這種差異通常意味著該引腳相關的內部電路存在漏電路徑，為后續的精確定位指明了方向。

三、開封與OBIRCH測試：鎖定ESD損傷的確鑿證據

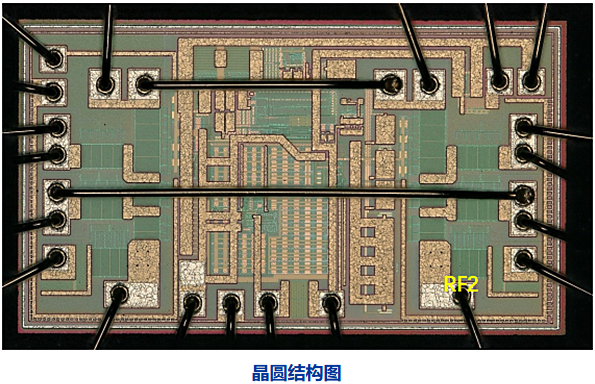

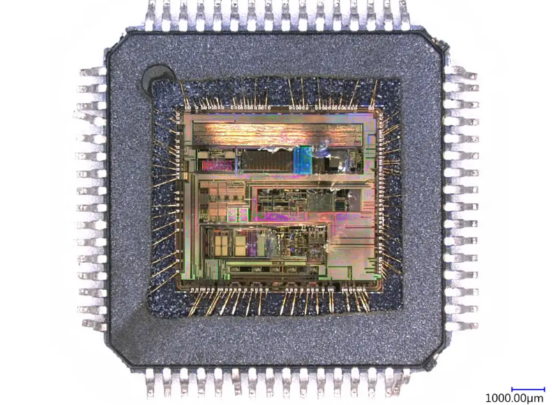

為了窺探芯片內部，必須進行化學開封。這個過程需要先用激光開封機去除部分塑封料，再用化學試劑蝕刻掉剩余部分，同時要確保內部晶圓和綁線完好無損。案例中的開封結果顯示，晶圓表面光潔，無任何異常。這說明，損傷并非宏觀的結構性破裂，而是深埋在硅片內部的微觀缺陷。此時，就需要動用更先進的芯片ESD損傷分析技術——OBIRCH。

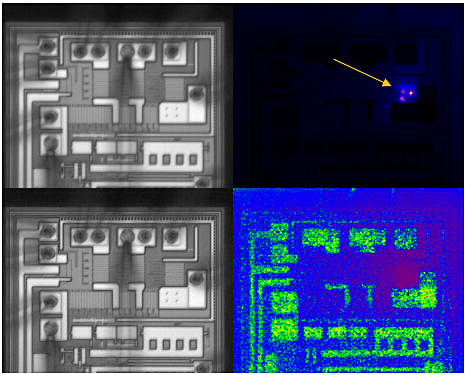

OBIRCH測試，即鐳射光束誘發阻抗值變化測試，是當前定位芯片內部漏電點的“火眼金睛”。其原理是利用激光掃描芯片表面，局部加熱。如果某處存在漏電缺陷（如ESD損傷導致的短路或漏電通道），該區域的電阻溫度系數變化會與其他正常區域不同，從而在掃描圖像上形成明顯的“熱點”。

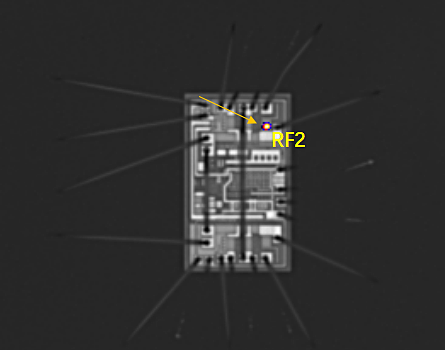

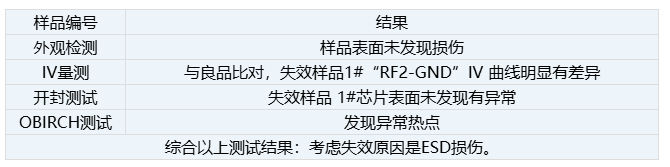

將OBIRCH的探針連接至之前發現異常的RF2腳與GND之間，進行精準掃描，圖像上瞬間呈現出一個異常明亮的斑點。這個熱點，就是芯片失效分析所要尋找的“元兇”——ESD損傷點。整個分析過程至此，證據鏈完整閉合。

四、結論與建議：如何選擇專業的失效分析檢測機構？

綜合上述所有測試步驟，我們可以得出明確結論：芯片失效的根本原因是ESD損傷。它首先在IV曲線上表現出漏電特征，隨后在OBIRCH測試下現出原形。這個案例清晰地展示了一條高效、低成本的分析路徑：從外部到內部，從功能定位到物理定位。

對于廣大工程師和企業而言，選擇一個經驗豐富的失效分析檢測機構至關重要。一個專業的機構不僅需要配備3D顯微鏡、曲線儀、激光開封機、OBIRCH系統等全套設備，更需要具備嚴謹的分析邏輯和豐富的案例經驗。

如果您正在為芯片漏電、功能異常等問題困擾，懷疑是ESD或EOS損傷，不妨借鑒本文的分析思路。立即聯系廣東省華南檢測技術有限公司，我們將以專業的技術和高效的流程，為您揭開失效背后的真相，助力您的產品良率與可靠性提升。
