啪视频网站-成人欧美一区二区三区黑人动态图-国产va-国产美女视频-欧美性猛片,-西欧free性满足hd老熟妇-日韩欧美亚洲国产-变态视频网站-中国女人特级毛片-91精品国-麻豆免费观看视频-《年轻女教师》hd在线-色大师av一区二区三区-亚洲激情免费-被各种性器调教到哭vk-黄色视屏在线免费观看-六月丁香婷婷综合-久久国产主播-热久久最新地址-草久视频在线观看-老外的吊大我受不了-欧美黄色激情-奇米777视频-麻豆伦理视频-日韩精品在线观看网站-啪神ben-中文字幕乱码在线播放

專業涂鍍層測試 | 洞察涂層本質，提升產品質量

在工業生產中，涂鍍層作為關鍵的表面處理技術，廣泛應用于機械制造、電子電器、汽車工業等領域，對提升產品外觀質量和增強耐磨性、耐腐蝕性等性能起著重要作用。而科學合理的涂鍍層相關測試則是保障涂鍍層質量的關鍵環節，能全面了解涂鍍層的各項性能指標，為產品質量控制和改進提供有力依據。

一、專業涂鍍層測試介紹

廣東省華南檢測技術有限公司（擁有 CMA/CNAS 資質），坐落在東莞大嶺山鎮，毗鄰松山湖高新技術產業開發區，專注于汽車電子、消費電子等領域的可靠性檢測服務，服務對象涵蓋半導體、電子元器件、納米材料、通訊、新能源、汽車、航天航空、教育及科研等多個領域。

（一）涂鍍層外觀

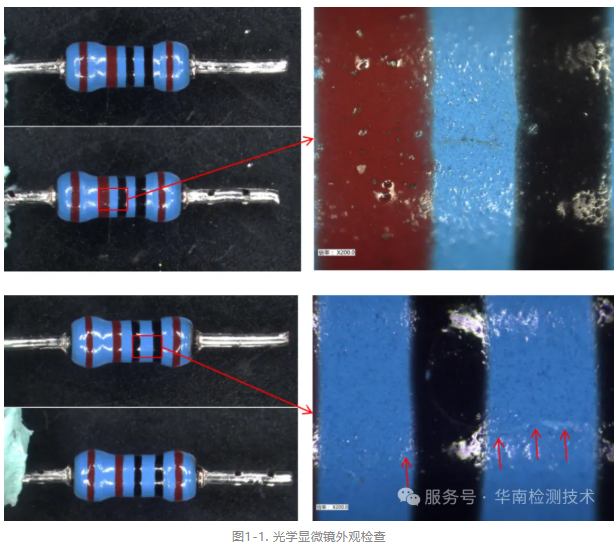

外觀是涂鍍層給人的第一印象，也是衡量涂鍍層質量的直觀指標，直接關系到產品的美觀性、防護性能和客戶滿意度。外觀測試主要通過目視檢查和光學顯微鏡觀察等方法進行。在自然光或規定的照明條件下，檢查涂鍍層表面是否存在針孔、麻點、起皮、氣泡、劃痕、色差等缺陷。光學顯微鏡外觀檢查可以更清晰地觀察涂鍍層表面的細微缺陷。對于一些對外觀要求較高的產品，如裝飾性涂鍍層，還需要采用更精密的儀器進行檢測，例如光澤度儀，用于測量涂鍍層表面的光澤度，確保其符合相關標準。外觀測試的目的是保證涂鍍層表面平整、均勻、無明顯缺陷，滿足產品的外觀要求。

（二）涂鍍層厚度

涂鍍層厚度是衡量其質量的核心指標之一，直接關系到產品的防護性能、功能性（如導電性、耐磨性、磁性）、使用壽命以及成本控制。準確測量和控制涂鍍層厚度的目的是確保其滿足設計規范，提供預期的保護或功能，避免因過薄導致失效或因過厚造成浪費和潛在問題。涂鍍層厚度測量方法根據是否損傷樣品分為破壞性和非破壞性兩大類，如金相切片法、X 射線熒光光譜法 (XRF) 等。

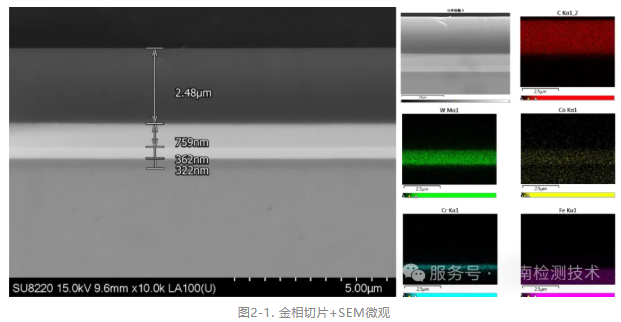

金相切片法 ：將涂鍍件切割取樣，鑲嵌、研磨、拋光制備成金相試樣，在顯微鏡下直接觀測并測量涂層橫截面的厚度。其優點是最直觀、準確，是仲裁方法；可同時觀察涂層結構、結合界面、孔隙率等。缺點是破壞樣品，耗時較長，需要專業制樣和操作人員；對軟涂層或薄涂層制樣難度大。

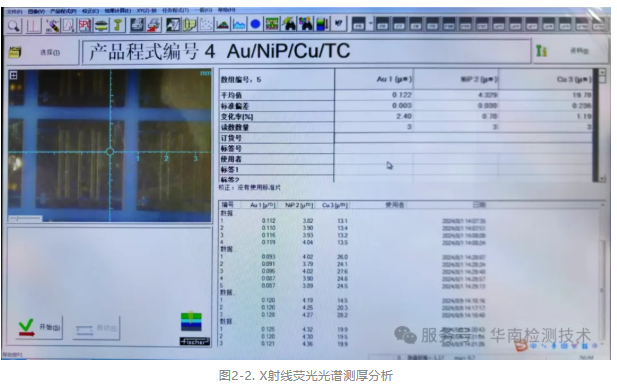

X 射線熒光光譜法 ：用 X 射線激發涂層 / 基材原子，測量其釋放的特征 X 射線熒光強度，通過標樣校準計算出涂層厚度和成分。其優點是無損、快速；可同時測量多層鍍層的單層厚度和成分；測量點小；精度高。缺點是儀器昂貴、體積較大；需要標準樣品校準；對基材成分敏感；測量厚涂層或成分復雜涂層可能受限。

（三）成分分析

涂鍍層成分分析是超越表象、深入探究其化學組成與結構的關鍵技術。常用的鍍層成分測試方法有 X 射線熒光光譜法、傅里葉變換紅外光譜、能量色散 X 射線光譜法等。

X 射線熒光光譜法 (XRF) ：用 X 射線激發樣品原子，測量其釋放的特征 X 射線熒光，確定元素種類和含量。其特點是無損；快速；可分析固體樣品；適用元素范圍廣 (Na~U)；適合主量 / 次量元素分析；有實驗室大型設備和便攜式 / 手持式設備。常用于 RoHS 篩查、鍍層主成分 / 合金比例、鍍液成分監控。但對輕元素 (C, N, O, B 等) 靈敏度低；難以區分元素價態；表面分析 (信息深度 μm 級)。

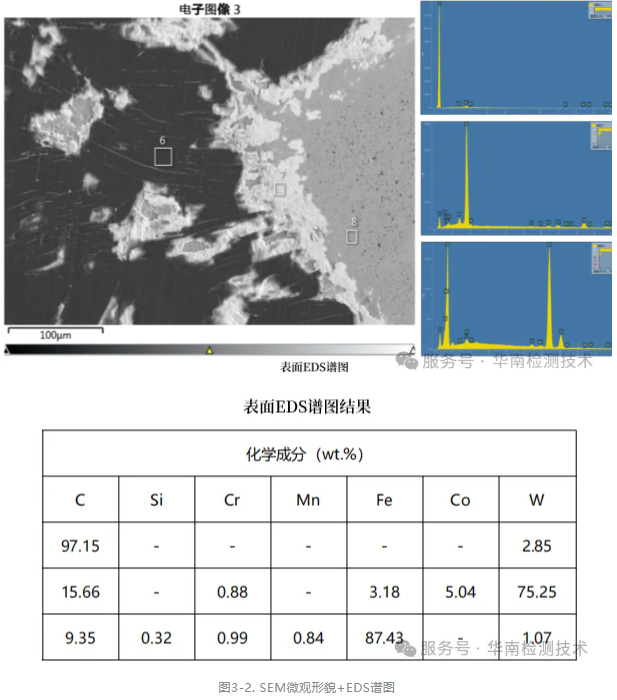

能量色散 X 射線光譜法 (EDS) ：常與掃描電子顯微鏡 (SEM) 配合使用，利用樣品被電子束激發產生的特征 X 射線進行元素分析。其特點是微區分析 (點、線、面掃描)；可與微觀形貌 / 缺陷位置關聯；定性及半定量；相對快速。廣泛應用于微觀缺陷的成分鑒定、鍍層截面成分分布。但定量精度通常不如 WDS/XRF；對輕元素分析能力有限；通常是表面 / 近表面分析 (μm 級)。

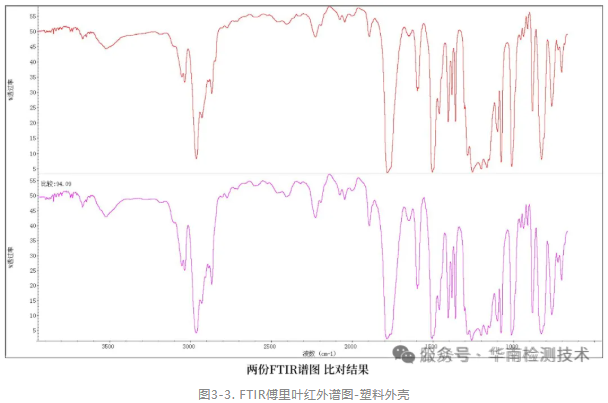

傅里葉變換紅外光譜 (FTIR) ：測量樣品對紅外光的吸收，確定分子中的官能團和化學鍵。其特點主要用于有機成分、高分子涂層、轉化膜中有機添加劑殘留、污染物的定性和定量分析。有透射、反射 (ATR) 模式。但對無機物分析能力有限；水峰干擾；需要合適的樣品制備。

（四）表面粗糙度

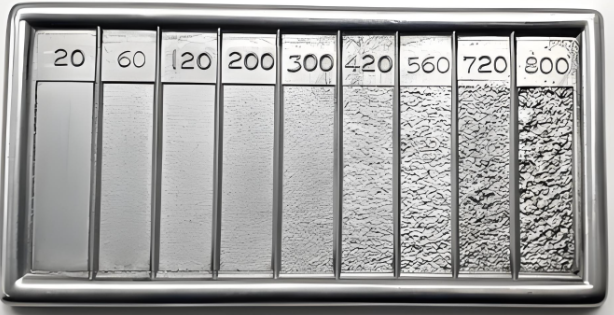

涂鍍層的表面粗糙度是評價其表面微觀幾何形態的關鍵參數之一，直接影響產品的功能性能、防護效果、外觀質量以及后續工藝的實施。合適的表面粗糙度不僅能優化涂鍍層自身的性能，還能為基體或后續涂層提供良好的結合基礎。涂鍍層的表面粗糙度是連接微觀形貌與宏觀性能的橋梁，嚴格控制前處理和涂鍍工藝，可以有效地將表面粗糙度控制在目標范圍內。準確測量和有效控制表面粗糙度，是確保涂鍍層發揮預期功能、滿足外觀要求、實現長期可靠性的重要環節，與附著力、厚度、成分、外觀共同構成涂鍍層質量評價的核心維度。非接觸式測量法中的光學測量方法利用干涉原理或共焦顯微技術獲取三維表面圖譜，具備無損、快速、大范圍掃描的優勢，能夠同時捕捉粗糙度、波紋度及走向信息。對于涂層表面或精密電子部件，光學測量是首選方案。

光學干涉法 ：利用光波干涉原理，通過測量干涉條紋的形變或相移來重建表面的三維形貌。其優點是非接觸，無損；測量速度快；分辨率高（可達納米級）；可獲取三維表面形貌（Sa, Sq 等參數）；適合測量軟、脆、易劃傷表面。缺點是對表面反射率有要求；儀器昂貴；對環境振動敏感；測量范圍相對觸針法可能較小。

共聚焦顯微鏡法 ：利用共聚焦光路，通過掃描和探測焦平面的反射光強度來重建表面高度信息。其優點是非接觸，無損；垂直分辨率高；可測量陡峭側壁；可獲取三維形貌；對低反射率表面適應性優于干涉法。缺點是測量速度通常比干涉法慢；儀器昂貴。

（五）附著力測試

涂鍍層與基體之間的附著力是確保涂鍍層能夠長期穩定工作的關鍵。附著力不足是涂鍍層早期失效的主要原因，如果附著力不足，涂鍍層容易出現剝落現象，從而失去保護和裝飾作用。附著力測試的方法主要有劃格法、彎曲法、拉伸法等。

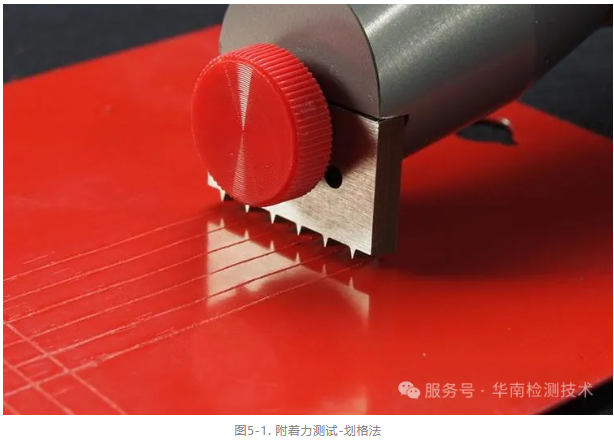

劃格法 ：用劃格刀在涂鍍層表面劃出一定規格的方格，然后用膠帶粘貼并快速撕下，觀察涂鍍層的脫落情況來判斷附著力的好壞。

彎曲法 ：適用于薄板類涂鍍層產品，將試樣進行反復彎曲，觀察涂鍍層是否出現起皮、脫落等現象。

拉伸法 ：通過拉伸試驗機對涂鍍層與基體的結合部位進行拉伸，測量其斷裂時的強度，以此評估附著力。

（六）耐磨性測試

耐磨性是涂鍍層在使用過程中抵抗磨損的能力，對于經常受到摩擦、碰撞的產品，如機械零件、工具等，涂鍍層的耐磨性至關重要。常用的耐磨測試方法有磨損試驗、Taber 耐磨試驗等。

磨損試驗 ：通過讓涂鍍層表面與一定的摩擦介質（如砂輪、砂紙、金屬塊等）在特定的壓力和速度下進行摩擦，經過一定時間或摩擦次數后，測量涂鍍層的磨損量（如重量損失、厚度減少等）來判斷其耐磨性。

Taber 耐磨試驗 ：一種較為常用的標準測試方法，使用 Taber 耐磨試驗機進行測試。試驗時，將試樣固定在旋轉臺上，在一定的載荷下，讓兩個磨輪與試樣表面接觸并進行相對旋轉摩擦。通過測量一定轉數后涂鍍層的質量損失或磨損痕跡的寬度等參數，來評價涂鍍層的耐磨性。該方法具有操作簡便、結果重復性好等優點，廣泛應用于涂料、塑料、金屬涂鍍層等材料的耐磨性能測試。

（七）硬度測試

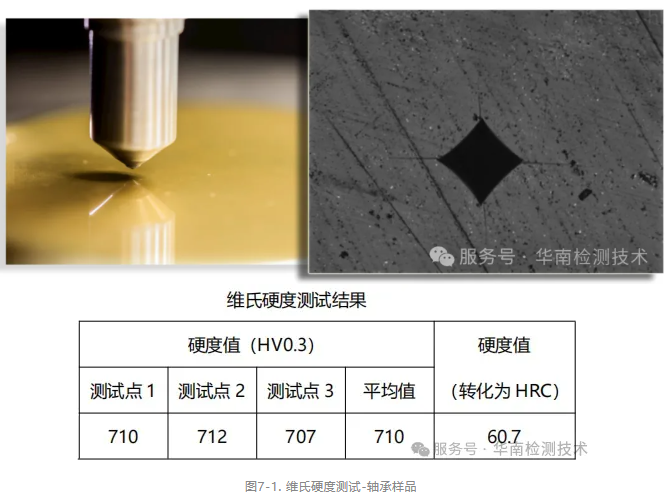

涂鍍層的硬度是其抵抗局部塑性變形能力的關鍵指標，直接關系到產品的耐磨性、抗刮擦性、承載能力以及涂鍍層在服役過程中的耐久性。維氏顯微硬度 (HV) 憑借其小載荷、微壓痕的特點，成為測量常規厚度涂鍍層硬度的最常用和可靠方法。

（八）鹽霧測試

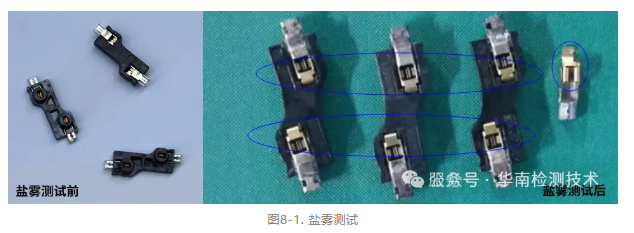

涂鍍層的鹽霧測試是一種應用最廣泛的人工加速腐蝕試驗方法，其核心目的是在受控的實驗室環境中，模擬和加速評估涂鍍層在含鹽潮濕大氣環境下的耐腐蝕性能和保護效果。根據測試溶液和條件的不同，主要有三種標準化的鹽霧測試類型。

中性鹽霧試驗 (NSS - Neutral Salt Spray Test) ：模擬含鹽潮濕大氣環境，是基準測試方法，適用于多種金屬基材及其上的陽極氧化膜、轉化膜、電鍍層、噴涂涂層等。

乙酸鹽霧試驗 (AASS - Acetic Acid Salt Spray Test) ：在 NSS 基礎上添加醋酸，降低 pH 值，模擬酸性更強的工業污染或海洋環境，腐蝕性更強。主要用于評估裝飾性鉻鍍層以及陽極氧化膜的耐蝕性，能更快地暴露鎳層孔隙或鉻層缺陷導致的基體腐蝕。

銅加速乙酸鹽霧試驗 (CASS - Copper-Accelerated Acetic Acid Salt Spray Test) ：在 AASS 基礎上加入氯化銅 (CuCl?)，進一步加速腐蝕，是三者中腐蝕性最強的。專門用于快速評價裝飾性鉻鍍層的質量，能在較短時間內暴露鍍層體系的缺陷。

（九）耐化學腐蝕測試

涂鍍層的耐化學腐蝕測試是評估其在特定化學介質環境中抵抗腐蝕破壞能力的關鍵手段，其測試結果對材料選型、工藝優化、安全評估和產品質量控制至關重要。根據測試目的、介質性質和評價方式，主要分為兩大類。

浸泡法 ：將試樣完全或部分浸入規定濃度、溫度的化學溶液中，保持一定時間后取出，觀察和測量涂鍍層的變化（外觀、重量、厚度、附著力等）。

電化學測試法 ：基于電化學腐蝕原理，將涂鍍層試樣作為工作電極，在化學介質中施加電信號（電位或電流），通過測量響應信號來快速、定量評估其腐蝕速率、保護性能及失效機制。

（十）老化測試

涂鍍層在長期使用過程中抵抗環境因素影響的能力是其發揮保護和裝飾作用的關鍵。老化測試的方法主要有鹽霧試驗、紫外老化試驗、濕熱試驗等。

鹽霧老化試驗 ：模擬海洋或含鹽潮濕大氣環境，經過一定時間后，觀察涂鍍層表面是否出現基體腐蝕、紅銹、涂層起泡、剝落或腐蝕蔓延等現象，以此評估其耐腐蝕性能和保護效果的持久性。

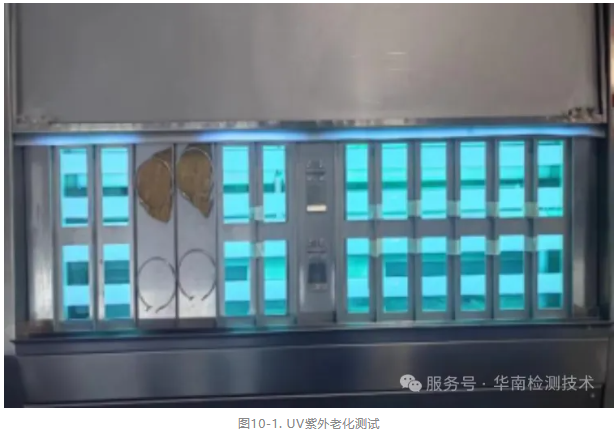

UV 紫外老化試驗 ：模擬陽光中紫外線對涂鍍層的破壞作用，經過一定周期的輻照后，觀察涂鍍層是否出現顏色變化、光澤度下降、表面粉化、開裂、脆化或附著力下降等現象，以此評估其耐光老化和耐候性能。

濕熱試驗 ：模擬高溫高濕環境或溫濕度循環變化對涂鍍層的影響，經過規定時間后，觀察涂鍍層是否出現起泡、附著力喪失、涂層軟化、水解或基體腐蝕等現象，以此評估其在潮濕熱環境下的穩定性。

（十一）鍍層 RoHs 測試

涂鍍層中有害物質的含量控制是確保產品符合環保法規、進入特定市場（尤其是歐盟）的關鍵。RoHS 測試的方法主要有 X 射線熒光光譜法 (XRF)、化學分析法等。

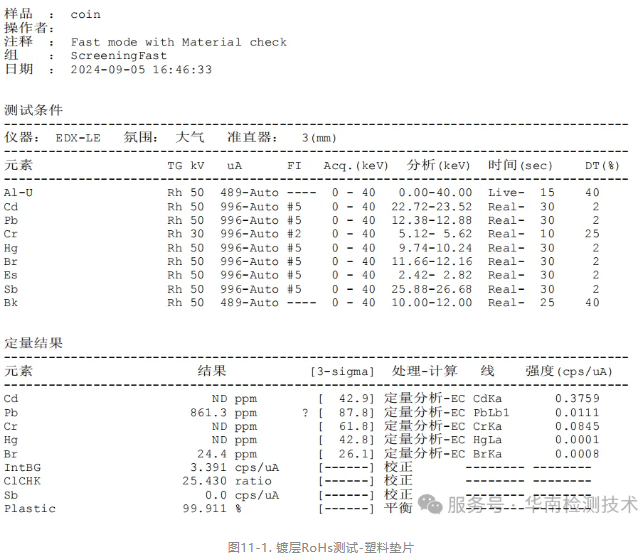

X 射線熒光光譜法 ：一種快速、無損的篩選方法，通過分析熒光的能量和強度，可以快速篩查鍍層中鉛、汞、鎘、六價鉻、多溴聯苯和多溴二苯醚等 RoHS 限制物質的大致含量。適用于現場快速篩查和大批量樣品的初步判定。

（十二）失效分析

涂鍍層失效分析是系統性地診斷涂層喪失保護或功能性能的過程。失效往往是多種因素共同作用的結果，需綜合考慮材料、工藝、設計、環境、使用等各方面，涂層失效大多發生在涂層 / 基體界面或涂層內部界面，界面分析是重中之重。從宏觀檢查和無損檢測開始，逐步深入到破壞性微觀分析，推斷失效機制。準確識別涂鍍層失效的根本原因是改進工藝、提升產品質量和確保長期服役可靠性的關鍵。

二、涂鍍層測試總結

廣東省華南檢測技術有限公司憑借其先進的檢測設備、專業的技術團隊和豐富的行業經驗，能夠為客戶提供全面、精準的涂鍍層測試服務。從涂鍍層的外觀、厚度、成分分析到表面粗糙度、附著力、耐磨性、硬度、鹽霧測試、耐化學腐蝕測試、老化測試、鍍層 RoHs 測試以及失效分析等多個方面，我們都能嚴格按照相關標準和規范進行檢測，確保測試結果的準確性和可靠性。選擇華南檢測，就是選擇專業和放心，我們將為您的產品質量保駕護航，助力您在激烈的市場競爭中脫穎而出。
