當生產線上突然出現批次性PCB失效，當客戶投訴產品頻繁失效卻不知根源何在，當供應商與您的質量團隊為責任歸屬爭執不下——您需要的不僅是檢測報告，更是一個能精準定位問題、明確責任劃分的"技術法庭"。

本文將為您深度揭秘：廣東省華南檢測技術有限公司作為專業第三方檢測機構，如何通過CNAS/CMA雙認證資質、全流程高精度檢測設備與科學的PCB失效分析流程，快速破解爆板分層、BGA虛焊、CAF導電陽極絲等復雜失效謎題。我們將系統展示從X射線三維CT無損檢測到掃描電鏡微觀分析，從電性能定位到破壞性切片驗證的完整技術鏈條，助您快速止損、終結質量糾紛。

一、PCB失效分析：為何是質量糾紛的首要突破口？

在電子制造領域，PCB失效與PCBA失效如同一個精密的技術黑盒。僅憑肉眼觀察，根本無法識別內部的開路短路、離子遷移或微裂紋缺陷。

模糊的責任界定是糾紛根源

當失效發生時，問題究竟出在PCB板材本身？還是焊接工藝缺陷？是設計不合理？還是元器件質量問題？這種責任邊界的模糊性，往往導致供需雙方陷入漫長的扯皮，造成巨大的經濟損失和品牌聲譽損害。

科學檢測提供無可辯駁的證據鏈

專業的PCB失效分析正是打開這個黑盒的金鑰匙。通過系統性的科學檢測手段，讓失效機理一目了然。我們?yōu)樨?zé)任劃分提供具備法律效力的技術證據，是您快速止損、平息糾紛的第一步，更是關鍵的一步。

二、華南檢測的權威資質：國家認可實驗室的公信力保障

CNAS/CMA雙認證意味著什么？

華南檢測擁有國家認可的CNAS（中國合格評定國家認可委員會）與CMA（中國計量認證）雙重資質。這意味著我們出具的每一份報告都具備：

全國范圍內的法律效力，國際互認的技術權威性，司法仲裁采信的專業性

這份公信力讓您的質量糾紛處理不再是各執一詞，而是基于國家標準的客觀評判。

華南檢測：http://m.lysyyey.com/news_x/348.html

三、PCB失效分析設備陣容：從宏觀到微觀的偵探級檢測能力

我們的實驗室就是為您破解失效謎題的專業"偵探所"。配備行業全流程高精度檢測設備，確保不留任何分析死角：

3.1 無損探案四大核心利器

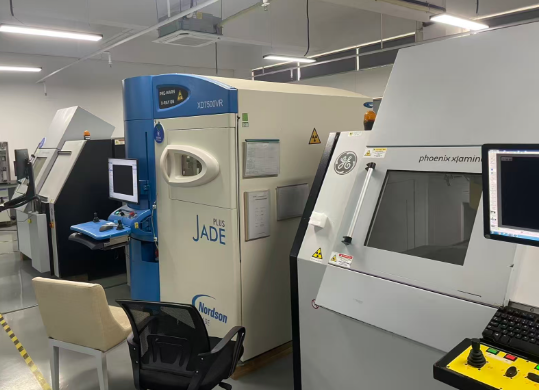

X射線透視檢測儀：輕松穿透PCBA封裝，無損洞察內部結構。特別擅長發現BGA焊點空洞、線路虛焊等隱藏缺陷，如同給電路板做X光體檢。

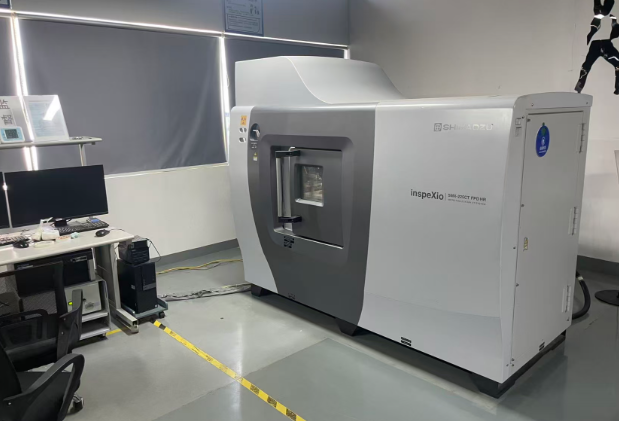

工業CT掃描：不僅看得見，更能看得清。通過360度斷層掃描重建三維模型，精準定位隱藏在多層板內部的微小缺陷，實現真正的立體偵查。

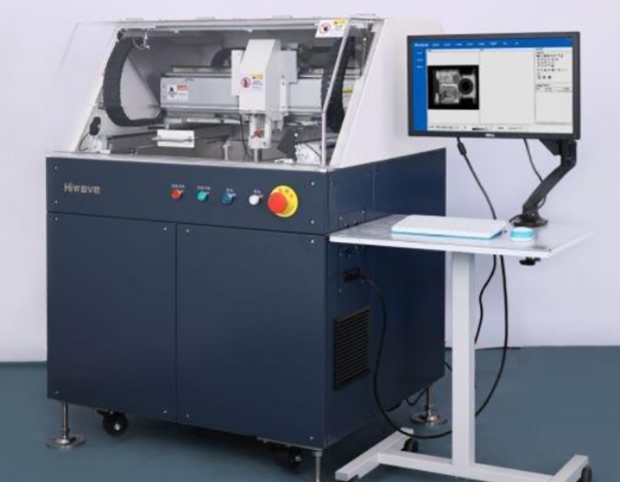

C-SAM超聲掃描顯微鏡：專精于偵測爆板分層、內部氣泡等封裝界面問題。利用超聲波反射原理，對材料界面脫層、空洞具有極高的靈敏度。

熱成像分析儀：通過溫度場分布異常反推潛在失效點，特別適用于檢測局部過熱、散熱不良導致的隱性損傷。

3.2 微觀世界的真相揭露者

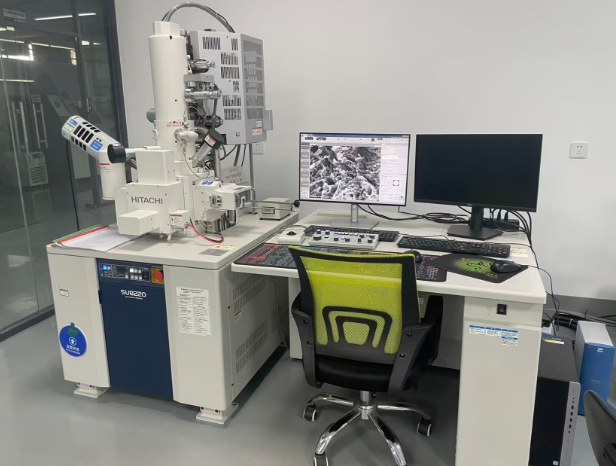

掃描電鏡（SEM）：能將缺陷點放大至十萬倍，清晰呈現微觀裂紋形態、焊點金相結構。配合電子背散射技術，還能分析晶粒取向與應力分布。

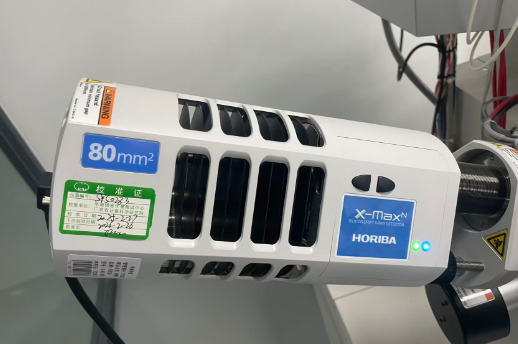

能譜儀（EDS）：與SEM聯用，可在數秒內分析污染物或異常區域的元素組成。從鉛污染到鹵素超標，快速鎖定"化學元兇"。

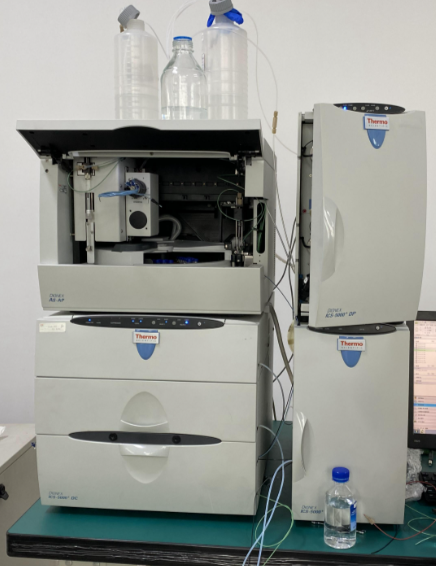

離子色譜儀（IC）：準確測量PCB表面離子殘留濃度，為CAF失效分析提供關鍵數據支撐。

3.3 材料性能的深度剖析

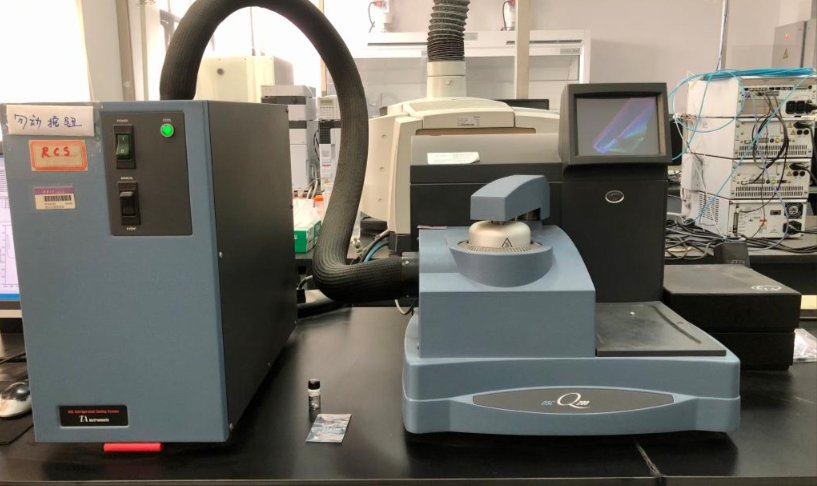

差示掃描量熱儀（DSC）：深入探究材料的玻璃化轉變溫度、熔融特性，精準診斷因材料老化、不匹配導致的性能劣化。

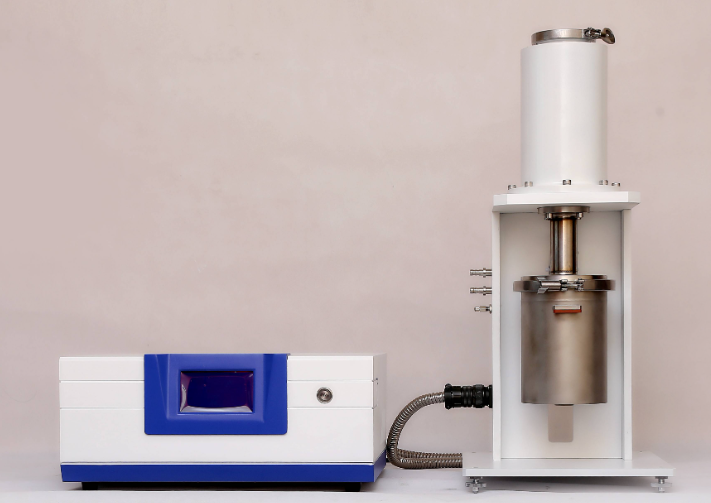

熱機械分析儀（TMA）：測量PCB在溫度變化下的膨脹系數，預判因熱應力導致的分層、翹曲風險。

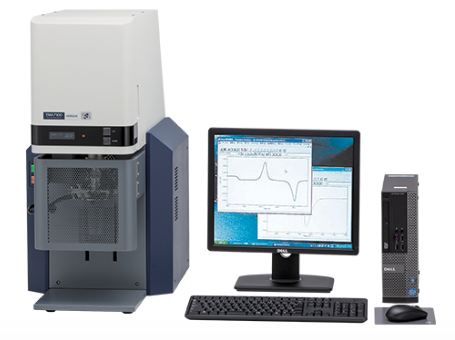

動態熱機械分析儀（DMA）：評估材料在交變應力下的粘彈性行為，對焊點疲勞失效分析具有獨特價值。

3.4 電性能與破壞性驗證

微探針測試系統：在微米級尺度上精準定位開路或短路點的物理坐標，將分析精度提升至0.1mm級別。

金相切片制備系統：通過專業研磨拋光技術，制備高質量剖面樣品，讓通孔、焊點的內部結構真相大白。

染色起拔試驗裝置：對焊點進行染色滲透檢測，快速識別虛焊與裂紋擴展路徑，實現批量篩查。

四、PCB失效分析的科學破案流程：五步法確保結論嚴謹

我們的分析絕非簡單的"看看測測"，而是一個環環相扣、邏輯嚴密的系統化工程：

4.1 第一步：失效背景調查——問診所見

詳細了解失效現象、發生環境、失效率及歷史數據。記錄失效時的溫度、濕度、電壓條件，如同偵探勘查案發現場，為后續分析奠定基礎。

4.2 第二步：非破壞性分析——證據收集

運用外觀檢查、X-Ray、C-SAM等手段，在不破壞樣品的前提下全面收集初步證據。通過多技術交叉驗證，快速定位可疑區域，縮小排查范圍。

4.3 第三步：電性能測試與定位——追蹤電流

采用微探針、四點探針等技術，準確定位開路或短路點的具體物理位置。結合熱分析手段，反推異常發熱區域，將"搜查范圍"縮小至微米級。

4.4 第四步：破壞性物理分析——解剖驗證

對定位到的失效點進行金相切片分析。在顯微鏡下直接觀察橫截面結構，確認失效機理。包括IMC層厚度、裂紋走向、電遷移現象、孔銅完整性等關鍵證據。

4.5 第五步：綜合診斷與報告出具——最終判決

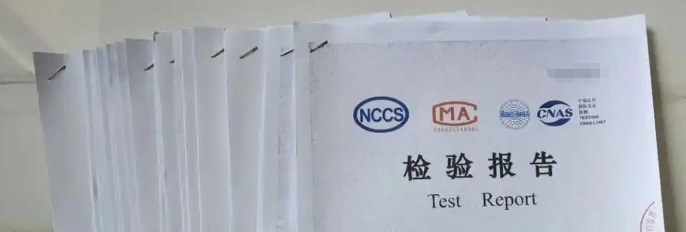

整合所有檢測數據，深度挖掘失效根源。出具權威的CNAS認證報告，不僅指出問題所在，更提供具體的工藝改進建議和預防措施，形成閉環解決方案。

五、典型失效模式深度解析：我們的實戰專長

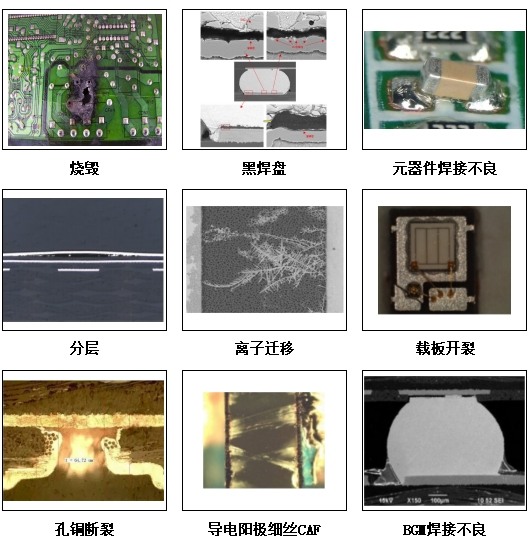

華南檢測十余年經驗積累，在以下PCB/PCBA失效模式診斷上形成獨特技術優勢：

5.1 焊接缺陷類

BGA虛焊與冷焊：通過X-Ray檢測空洞率，切片分析IMC層厚度，區分是溫度曲線問題還是焊膏質量問題。

芯片墓碑效應：分析兩端潤濕力差異，評估焊盤設計與鋼網開孔匹配性，找出立碑根本原因。

枕頭效應（Head-in-Pillow）：利用高倍SEM觀察焊點頸部斷裂特征，識別回流焊過程中氧化導致的假性連接。

5.2 基板故障類

爆板分層（Delamination）：C-SAM快速篩查分層區域，DSC分析樹脂固化度，TMA測量層間結合強度，定位壓合工藝缺陷。

CAF導電陽極絲失效：通過絕緣電阻測試定位漏電通道，切片觀察玻璃纖維與樹脂界面，離子色譜檢測鹵素含量，構建完整證據鏈。

離子污染導致的漏電：準確測量表面離子殘留種類與濃度，追溯污染源至清洗工藝或助焊劑選擇。

5.3 工藝與材料類

PCB鍍層缺陷：分析孔銅厚度均勻性，評估電鍍電流密度分布，識別鍍層空洞與裂紋。

黑焊盤（Black Pad）：通過SEM+EDS分析焊盤表面鎳層腐蝕特征，確認ENIG工藝化學攻擊問題。

可焊性不良：執行潤濕平衡測試，量化評價焊盤表面氧化程度與污染狀況。

5.4 環境可靠性類

溫濕度循環失效：模擬實際使用環境，通過高低溫循環測試預判疲勞失效風險，加速壽命評估。

振動沖擊后開路：斷點分析與應力仿真結合，識別機械應力集中區域，優化布局設計。

六、選擇華南檢測的獨特價值

不僅僅是數據，更是洞察：我們不僅提供檢測數值，更注重?cái)?shù)據背后的失效物理機制解讀，提供可落地的改進方案。

中立公正的第三方立場：作為獨立檢測機構，我們不受任何利益方影響，報告客觀公正，是司法仲裁的理想依據。

全流程技術支持：從樣品寄送指導到報告解讀，從失效復現到驗證改善，提供一站式技術服務。

快速響應機制：標準項目5個工作日內出具報告，加急服務至快48小時完成，助您快速?zèng)Q策。

七、如何開啟您的PCB失效分析之旅？

初步咨詢：致電我們的技術專家，描述失效現象

樣品寄送：按照指導包裝寄送失效樣品及良品對比樣

方案制定：工程師制定個性化分析方案并報價

實驗室檢測：啟動系統化分析流程

報告交付：獲取權威CMA/CNAS報告與技術建議

PCB失效分析不是質量問題的終點，而是質量提升的新起點。選擇廣東省華南檢測技術有限公司，讓每一次失效都成為優化產品的寶貴機會。
