LED失效分析：產品玻璃蓋板頻現碎裂

LED失效分析：產品玻璃蓋板頻現碎裂

導讀：當您的帶LED燈產品玻璃蓋板出現不明原因的破碎，是安裝不當還是材料隱患？本文通過一則真實的LED失效分析案例，深度揭秘如何通過外觀檢查、應力測試與SEM/EDS等尖端技術，鎖定玻璃內部缺陷這一“元兇”，為您的產品質量追溯與工藝改進提供科學依據。

一、 LED失效分析-問題凸顯：產品玻璃蓋板無故破碎，根源成謎

我們經常會遇到客戶提出這樣的質詢：其生產的帶LED燈的產品，在組裝、測試或運輸過程中，玻璃蓋板突然發生碎裂。外觀未見明顯撞擊點，破碎原因不明，導致生產停線、客訴頻發，責任難以界定——是結構設計不當？安裝應力過大？還是玻璃本身存在隱患？

近日，華南檢測便受理了LED失效分析：客戶送來3件帶LED燈的產品（包含1件良品與2件玻璃破碎的不良品），要求對玻璃破碎的根本原因進行權威分析。

二、  LED失效分析-抽絲剝繭：四步科學分析法，直擊失效本源

面對這一挑戰，我們的工程師團隊啟動了一套系統性的失效分析流程，從宏觀到微觀，逐步揭開真相。

第一步：宏觀外觀檢查 —— 尋找破碎的“起源點”

分析過程：在超高景深光學顯微鏡下，對比觀察良品與不良品。

關鍵發現：

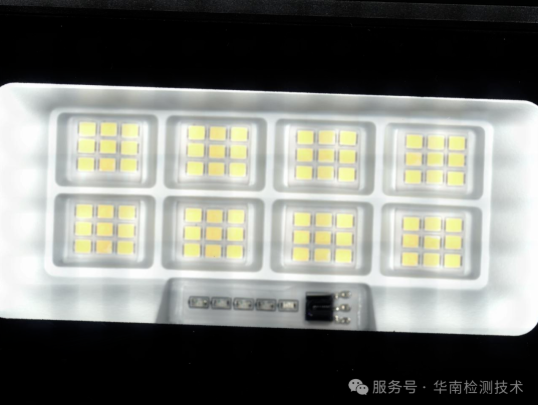

1#良品：玻璃表面完整，無明顯異常。

2# & 3#不良品：破碎紋路均起源于玻璃邊緣或特定點。在高倍放大下，這些“破碎源點”處可見明顯的微觀缺陷，如細微的裂紋和內含物的痕跡（如下圖所示）。

初步判斷：破碎并非源于面部的均勻受力，而是由局部應力集中點引發，這些缺陷點有重大嫌疑。

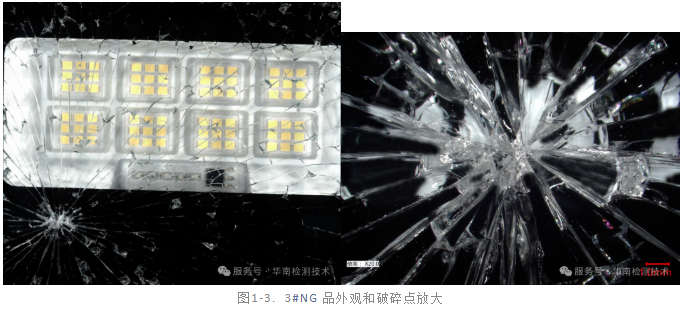

(圖1：良品與不良品外觀對比圖，突出顯示破碎起源點)

第二步：應力測試 —— 揭示玻璃內部的“隱形張力”

分析過程：使用專業應力檢測儀對1#良品的玻璃進行掃描。

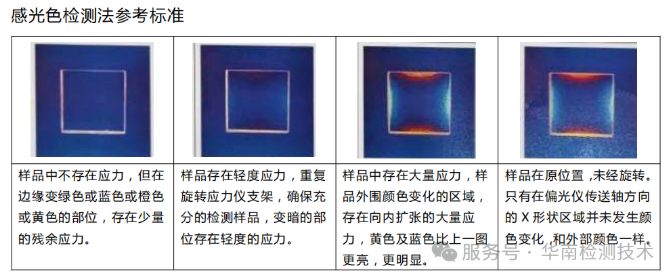

關鍵發現：如報告所示，在玻璃邊緣區域觀測到明顯的應力集中帶（顏色變化區域），這些殘余應力在持續向內擴張。

核心洞察：這意味著即使在沒有外部沖擊的情況下，玻璃本身也處于一個不穩定的高能狀態。任何微小的缺陷都可能成為釋放這個能量的“導火索”，引發裂紋的擴展與蔓延。

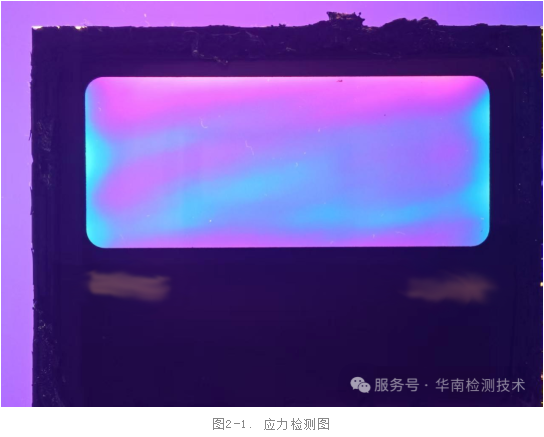

(圖2：應力檢測圖，清晰標注應力集中區域)

第三步：SEM & EDS微觀分析 —— 鎖定“元兇”的化學身份

分析過程：選取2#不良品的破碎斷面及“蝴蝶斑”特征區域，進行掃描電鏡（SEM）觀察和能譜（EDS）成分分析。

決定性發現：

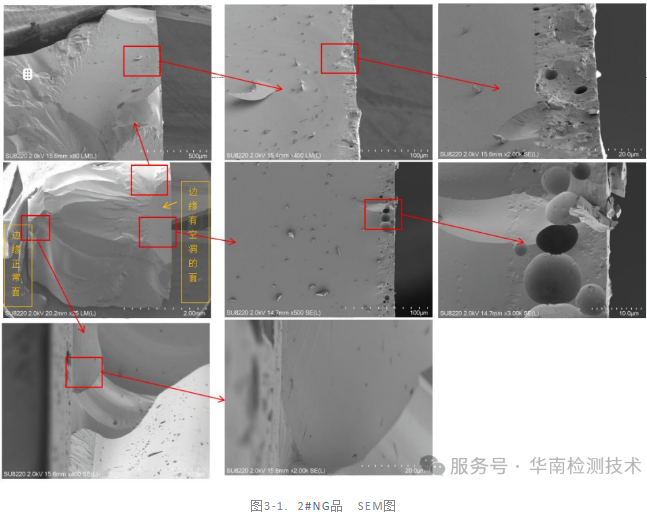

SEM形貌觀察：確認破碎源點存在氣泡、微裂紋等原始工藝缺陷。

EDS成分分析：對“蝴蝶斑”處的雜質顆粒進行定點分析，譜圖清晰地顯示出了鎳（Ni）元素和硫（S）元素的特征峰。

最終論斷：EDS結果證實，導致應力集中的核心雜質是硫化鎳（NiS）顆粒。這是玻璃制造過程中已知的固有缺陷，NiS在常溫下會發生相變，體積膨脹，在玻璃內部產生巨大的局部應力。

(圖3：SEM圖像顯示微觀缺陷 與 EDS譜圖顯示Ni、S元素峰)

三、  LED失效分析-權威結論：缺陷應力集中是破碎的根本原因

綜合以上所有分析數據，華南檢測給出最終結論：

本次LED產品玻璃蓋板的破碎，并非由于外部撞擊或設計失誤，其根本原因在于玻璃材料內部固有的質量缺陷：

內在誘因：玻璃在制造過程中引入了硫化鎳（NiS）雜質顆粒、氣泡和微裂紋。

外在條件：玻璃本身存在較高的殘余應力。

失效機制：NiS顆粒相變體積膨脹，與殘余應力疊加，在缺陷處產生巨大的應力集中，遠超玻璃的強度極限，從而引發自發性破裂。斷面光滑平整正是典型的“自爆”形貌。
