MLCC 短路失效分析：MLCC 短路失效深度分析及解決方案

?在電子元器件領域，多層陶瓷電容器（MLCC）作為廣泛應用于各類電子設備中的關鍵被動元件，其質量與可靠性直接關系到整機設備的性能和壽命。然而，在實際生產與使用過程中，MLCC 短路失效問題時有發生，給電子產品的質量和安全性帶來嚴重隱患。對于電子元器件采購人員而言，深入了解 MLCC 短路失效的原因、分析方法以及可靠的檢測解決方案，對于把控產品質量、降低采購風險具有至關重要的意義。

廣東省華南檢測技術有限公司，憑借其先進的實驗室設備、齊全的資質以及專業的技術團隊，成為了電子元器件失效分析領域的權威機構，尤其在 MLCC 短路失效分析方面，擁有獨特的優勢和豐富的經驗，能夠為電子元器件采購人員提供全方位、精準的檢測與分析服務。

一、MLCC 短路失效的原因分析

外部因素 ：在 PCB 裝配過程中，MLCC 可能受到來自 PCB 板的外部應力，如焊接時的不當操作、電路板的彎曲或扭曲等，導致 MLCC 內部產生裂痕。這些裂痕會破壞電容器內部的絕緣結構，使絕緣阻抗和絕緣間距變差，進而在外部溫濕度和電壓條件的共同作用下，引發短路擊穿失效。

內部因素 ：MLCC 的制造工藝復雜，涉及到多個環節。如果在生產過程中出現介質擊穿、內部空洞、裂紋或分層等缺陷，也會導致短路失效。例如，燒結過程控制不當或陶瓷粉料受到污染，可能引發內部空洞和裂紋的產生；而材料質量問題或制造缺陷則可能導致介質擊穿。

華南檢測：http://m.lysyyey.com/websiteMap

二、MLCC 短路失效分析方法

對 MLCC 進行短路失效分析，就像為電子元器件進行一場精密的 “體檢”，需要借助多種先進的檢測手段，逐步排查問題的根源。以下是對這些分析方法的詳細介紹：

1、外觀檢查：電子元器件的 “表面診療”

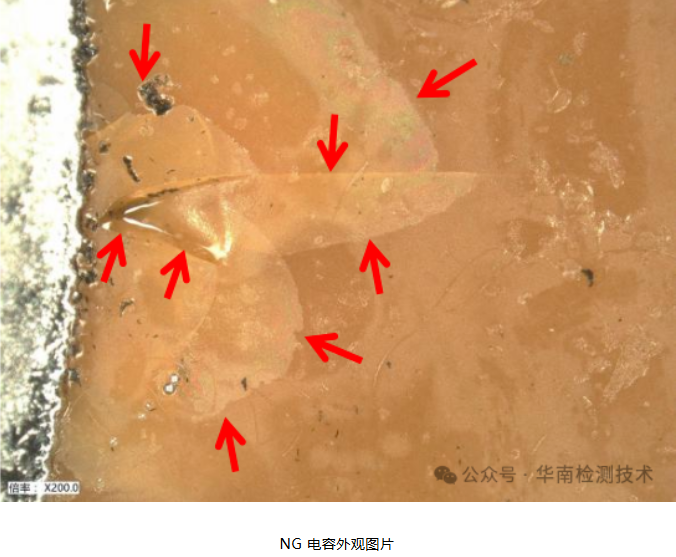

檢測設備與流程 ：采用高分辨率顯微鏡或超景深數碼顯微鏡等專業設備，對 MLCC 的外觀進行 6 面仔細檢查。檢測人員會將電容樣品置于顯微鏡下，通過調節焦距和光源角度，全方位觀察其表面是否有明顯的裂紋、破損、焊錫爬升不良等異常情況。這一過程如同醫生對患者進行初步的體格檢查，旨在發現最直觀的異常表現。

意義與應用 ：外觀檢查是一種初步的、簡單快捷的分析手段，能夠快速篩選出存在明顯外觀缺陷的電容，為進一步的檢測節省時間和成本。對于采購人員而言，了解外觀檢查的重要性有助于在收貨檢驗環節初步把控產品質量，避免外觀不合格的 MLCC 流入生產線，降低后續生產過程中的質量風險。

2、電特性測試：揭示電容的 “內在健康狀況”

檢測設備與流程 ：使用高精度 LCR 電橋測量 MLCC 的容值和 DF 值，利用專業的絕緣測試儀測試其絕緣耐壓。在測試過程中，將電容樣品按照規定的測試條件接入測試電路，儀器會自動施加相應的測試信號，并準確測量電容的各項電參數。通常，短路失效的 MLCC 樣品在電特性測試中會表現出異常的低電阻值，這就好比是電容的 “生命體征” 出現了異常，提示其內部可能存在問題。

意義與應用 ：電特性測試能夠直觀地反映 MLCC 的電氣性能是否正常，是判斷其是否短路失效的關鍵手段之一。通過這項測試，采購人員可以快速了解所采購電容的基本性能指標是否符合要求，從而對產品質量有一個初步的評估。同時，電特性測試數據也可作為后續深入分析的依據，幫助技術人員進一步定位短路失效的具體原因。

3、X 射線檢查（CT 檢查）：透視電容的 “內部世界”

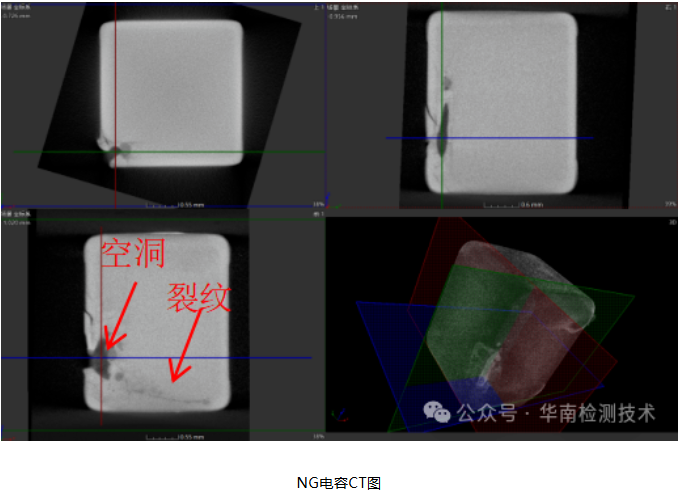

檢測設備與流程 ：借助 X 射線檢查技術，將 MLCC 置于高精度的 X 射線檢測設備中，設備會發射 X 射線穿透電容樣品。由于電容內部不同材質的結構對 X 射線的吸收程度不同，探測器接收穿過樣品的 X 射線強度會有所差異，從而形成相應的圖像。通過對這些圖像進行分析，可以清晰地觀察到電容器內部是否存在裂紋、空洞等不可見的缺陷，就像給電容拍了一張 “X 光片”，讓內部結構一目了然。

意義與應用 ：X 射線檢查是一種無損檢測方法，能夠在不破壞電容樣品的前提下，深入其內部進行檢測。這對于采購人員來說具有重要意義，因為它可以在不損害產品可用性的基礎上，全面評估產品質量。通過 X 射線檢查發現的內部缺陷信息，采購人員可以更加準確地判斷所采購 MLCC 的質量可靠性，同時也為與供應商溝通質量問題提供了有力的證據。

4、切片分析：微觀層面的 “解剖探秘”

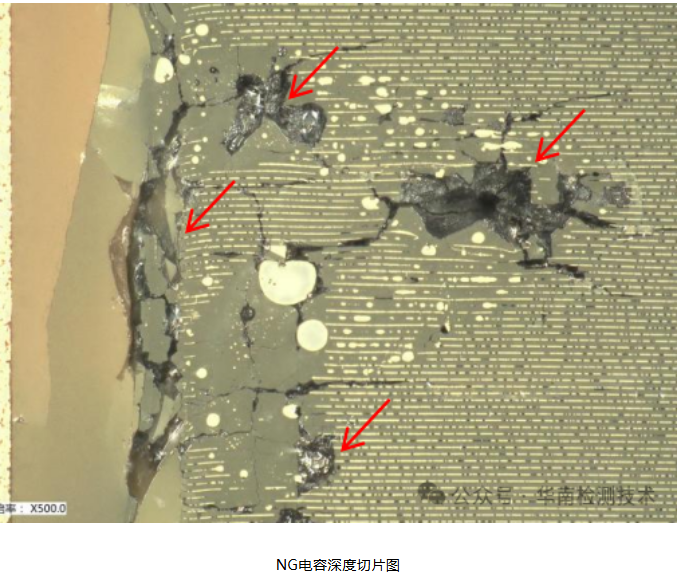

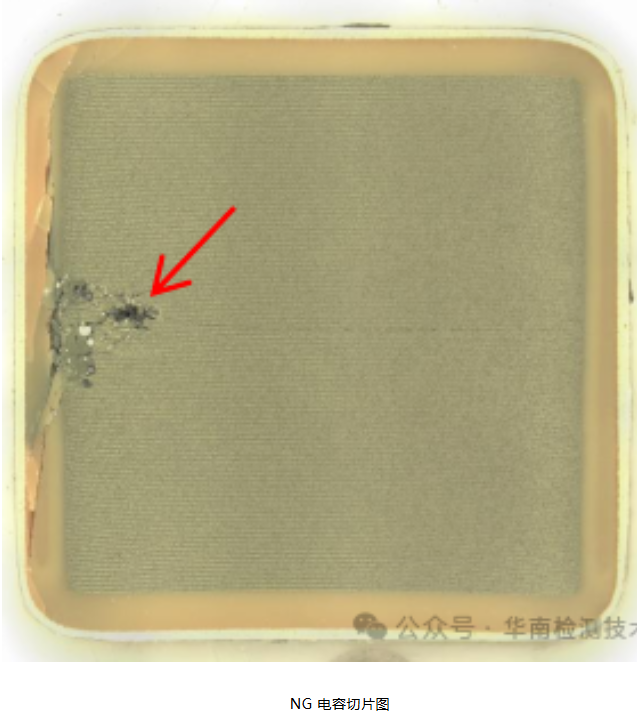

檢測設備與流程 ：當外觀檢查和無損檢測無法準確確定缺陷位置或性質時，切片分析就成為了 “終極診斷手段”。首先，將 MLCC 制成金相切片，這一過程需要嚴格控制切片的厚度和質量，以確保切片能夠清晰地展示電容的內部結構。然后，將制備好的切片放在顯微鏡下進行觀察，技術人員會仔細分析切片的截面，查看裂紋的起源、傳播路徑以及是否存在內部結構缺陷等情況。這就好比是將電容進行微觀層面的 “解剖”，通過觀察其內部組織結構來找出短路失效的根本原因。

意義與應用 ：切片分析能夠為 MLCC 短路失效分析提供最直觀、最詳細的內部結構信息，是確定缺陷類型和失效機理的重要依據。對于采購人員而言，了解切片分析的意義可以幫助他們更深入地理解產品質量問題的本質，從而在采購決策過程中更加注重產品的內在質量。此外，切片分析結果也可以為供應商改進生產工藝提供參考，有助于提升整個供應鏈的產品質量水平。

5、模擬實驗：還原真實的 “失效場景”

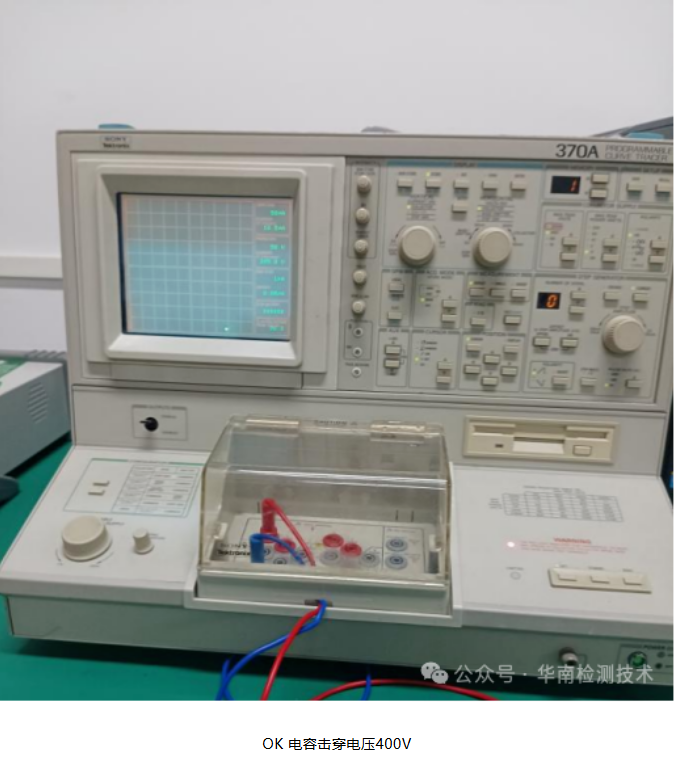

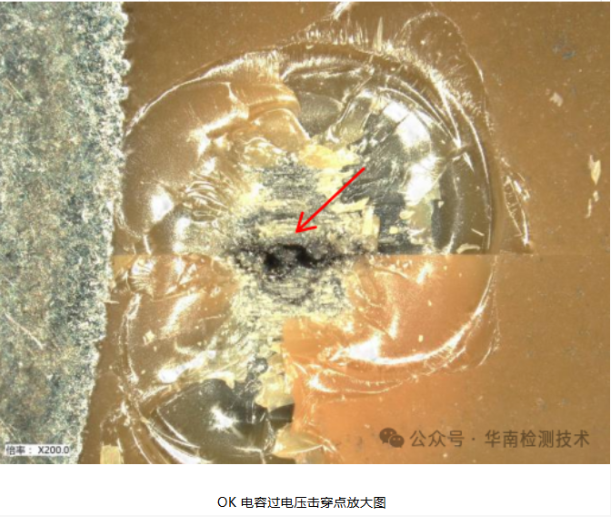

檢測設備與流程 ：為了進一步驗證短路失效的原因和驗證改進措施的有效性，會進行模擬實驗。例如，取 OK 電容做模擬過電壓測試，將電容樣品置于專業的測試設備中，按照設定的過電壓條件施加電壓，觀察電容的擊穿情況。測試后，再次使用顯微鏡、電特性測試儀等設備對樣品進行檢測，分析其電阻、擊穿點等參數的變化，并與 NG 電容進行對比。同時，還會對模擬過壓實驗后的 NG 品進行切片分析，觀察其內部結構特征，從而更全面地了解不同條件下電容的失效行為。

意義與應用 ：模擬實驗能夠幫助技術人員還原真實的使用場景，深入了解 MLCC 在不同應力條件下的性能表現和失效模式。這對于采購人員來說具有重要的參考價值，因為它可以讓他們更加直觀地了解產品在實際應用中可能面臨的風險和挑戰。通過模擬實驗結果，采購人員可以評估所采購電容是否能夠滿足產品的設計要求和使用環境，從而做出更加明智的采購決策。此外，模擬實驗數據也可以為產品的可靠性設計和質量改進提供有力支持，有助于提高整個電子產品的質量和穩定性。

三、華南檢測 —— 您身邊的電子元器件失效分析專家

先進的實驗室設備 ：華南檢測配備了業界先進的測試設備，包括各種規格的環境可靠性試驗箱、振動臺、機械沖擊臺、力學試驗設備、包裝可靠性試驗設備，以及聲、光、電性能檢測系統等。這些先進的設備為 MLCC 短路失效分析提供了強大的硬件支持，能夠準確地模擬各種實際工況和應力條件，確保檢測結果的準確性和可靠性，幫助客戶全面評估 MLCC 的性能和質量。

齊全的資質 ：公司擁有 CMA/CNAS 等權威資質認證，具備開展電子元器件失效分析的合法資質和專業能力。這些資質不僅體現了華南檢測在技術實力和管理水平上的領先地位，也確保了其出具的檢測報告具有高度的可信度和公信力，能夠為電子元器件采購人員提供有力的質量保障依據，增強客戶在采購過程中的信心和決策準確性。

專業的技術團隊 ：華南檢測擁有一支由經驗豐富、專業知識淵博的工程師和技術人員組成的專業團隊。他們長期致力于電子元器件失效分析領域的研究和技術開發，熟悉 MLCC 等各類電子元器件的特性和失效機理，能夠運用科學的分析方法和先進的檢測技術，快速、準確地找出短路失效的原因，并為客戶提供針對性的解決方案和建議，助力客戶提升產品質量和可靠性，降低生產成本和質量風險。

在當今電子行業飛速發展的背景下，電子元器件的質量和可靠性問題日益受到關注。MLCC 作為關鍵的電子元器件之一，其短路失效分析對于保障電子產品的性能和安全性具有不可忽視的重要性。華南檢測憑借其先進的分析方法、強大的實驗室設備和專業的技術團隊，為電子元器件采購人員提供全面、精準的 MLCC 短路失效分析服務，是您在質量把控道路上值得信賴的合作伙伴。選擇華南檢測，讓您的電子產品質量更可靠，采購決策更明智，共同推動電子行業的健康、穩定發展。
