在SMT產線上,一款核心主控IC的貼裝良率突然暴跌10%,整條生產線不時停擺,物料與工時損失每分鐘都在疊加;一批已部署至全球的4G/5G通信模塊,在客戶端運行一年后故障率異常升高,退貨與客訴如潮水般涌來,品牌聲譽搖搖欲墜。

這些突如其來的危機背后,往往指向一個共同的根源——元器件失效。它不再是簡單的更換一顆料就能解決的問題,而是演變成一場關于質量成本、供應鏈可靠性與市場信任的嚴峻考驗。當您的團隊拆解故障品,面對芝麻大小的芯片卻無從下手時,是否常被以下問題所困擾:
1、良率暴跌,卻無法快速判定是元器件本身缺陷,還是貼裝焊接工藝所致?
2、場外失效返回后,缺乏高分辨率的微觀證據,與供應商的責任認定淪為“扯皮”拉鋸戰?
3、常規檢測手段已用盡,卻始終無法定位到芯片層級的根本原因,導致問題重復發生?
面對這些挑戰,一套科學、系統且由先進設備支撐的專業元器件失效分析服務,是您終結危機、實現質量突破的最強武器。

一、標準的失效分析流程:從“懷疑”到“鐵證”的科學診斷路徑
一套專業的元器件失效分析并非“盲人摸象”,而是遵循嚴謹邏輯的標準化流程。我們堅持“先外部后內部,先無損后破壞”的原則,確保在獲取關鍵證據的同時,不引入二次損傷。
?1、信息收集與電學驗證
詳細記錄失效背景、環境應力與電應力,使用精密電測設備(如曲線追蹤儀)進行IV曲線分析與功能測試,準確復現并確認失效模式(開路、短路、參數漂移等)。

2、非破壞性分析
外觀檢查:在高倍率光學顯微鏡下,尋找封裝裂紋、引腳腐蝕、焊點異常等外部缺陷。

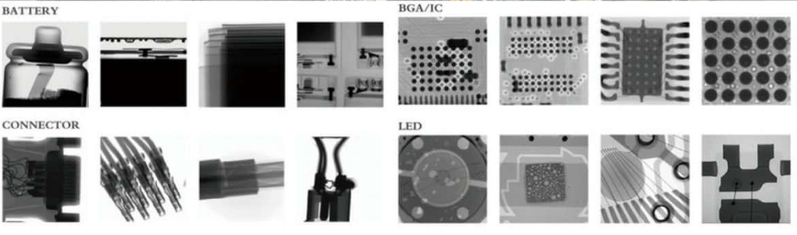

X-Ray透視檢查:利用2D/3D X-Ray設備,無損透視器件內部,直觀檢查引線鍵合、芯片粘接、BGA焊球是否存在空洞、裂紋或位移。

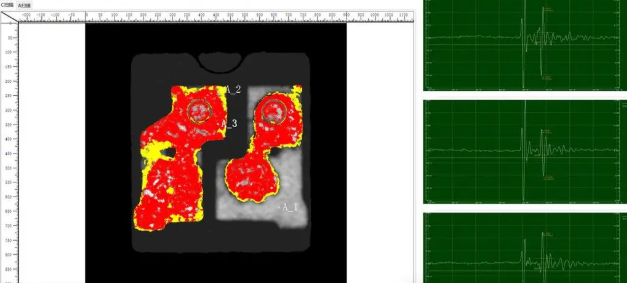

聲學掃描顯微鏡檢查:利用超聲波對塑封器件內部進行“探傷”,精準偵測分層、空洞等界面缺陷。

3、破壞性分析(DPA分析)

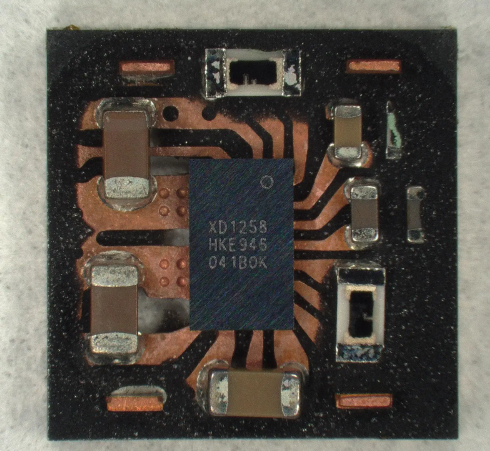

精密開封:通過化學或機械方式精準去除封裝,暴露芯片表面,確保內部結構完整無損。

內部顯微分析:使用金相顯微鏡與掃描電鏡,高倍觀察芯片金屬化層、鈍化層是否存在電遷移、腐蝕、ESD擊穿等損傷。

截面切片分析:通過精密切割、研磨與拋光,制備特定位置的截面樣品,用于分析焊點界面金屬間化合物、芯片結深、內部裂紋等,是判斷工藝質量的“金標準”。

4、綜合診斷與報告
綜合所有電學、形貌與成分數據,由資深工程師團隊進行研判,確定失效的根本機理,并出具權威的檢測報告,提供切實可行的改進建議。

二、失效分析的核心技術與設備:讓深層缺陷無處遁形

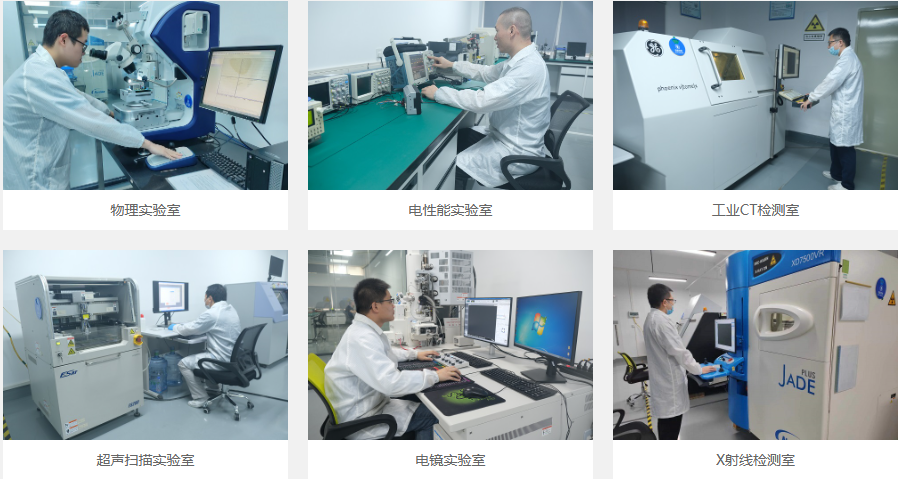

專業的失效分析服務,離不開高端的硬件平臺作為“眼睛”。我們憑借先進的檢測設備集群,確保每一次分析都直擊要害。

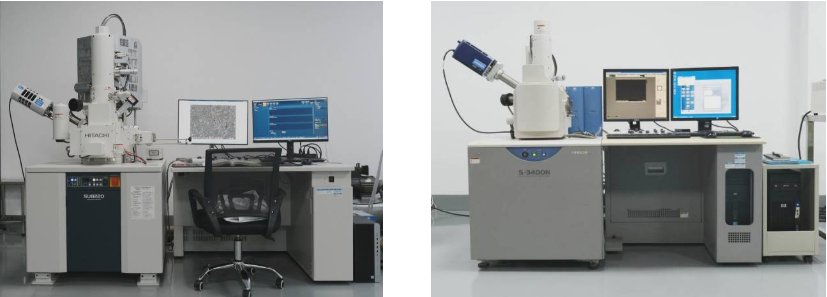

1、SEM/EDS分析:洞察微界的“火眼金睛”

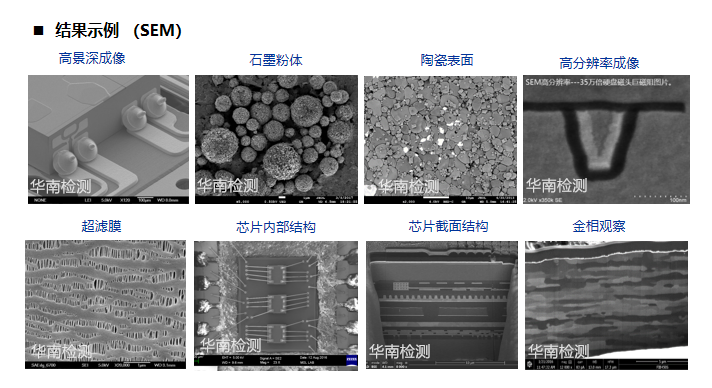

我們的掃描電鏡能夠提供高達納米級分辨率的表面形貌圖像,遠超光學顯微鏡極限。無論是金屬導線因電遷移形成的須晶,還是靜電釋放導致的微米級熔坑,都能清晰呈現。配合能譜儀,可對失效點的污染物成分進行定性定量分析,為責任判定提供鐵證。


2、X-Ray檢測:無損透視的“工業CT”
對于隱藏在封裝內部的缺陷,如BGA焊球的冷焊與虛焊、內部引線的斷裂、封裝材料的氣孔等,我們的X-Ray系統能在不破壞樣品的前提下,提供清晰的二維乃至三維影像,為后續的破壞性分析提供準確的定位指引。

3、熱點定位技術:定位異常的“溫度計”

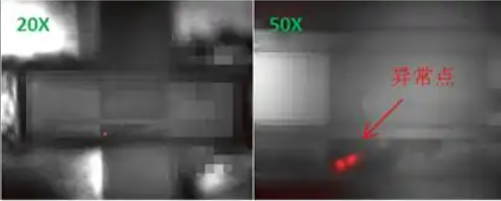

當芯片存在漏電或短路時,我們會使用紅外熱像儀或液晶熱點檢測技術,精準定位器件工作時的異常發熱點。這項技術是快速診斷柵氧擊穿、PN結泄漏等問題的利器。


4、FIB電路編輯:精密加工的“手術刀”

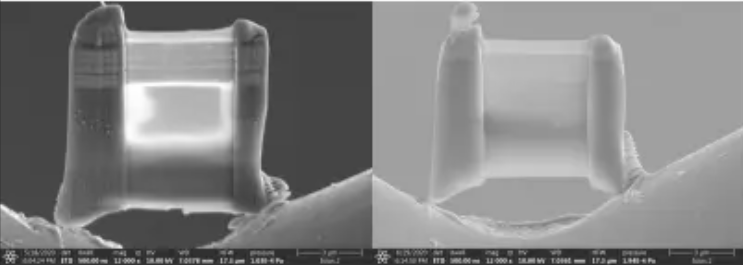

對于納米級的特定失效點,FIB系統能進行超精密的切割和沉積,可制備出用于透射電鏡分析的超薄切片,實現在原子級別觀察晶體缺陷,從而分析最根本的材料與界面問題。

權威資質認證: 我們的實驗室已通過CNAS(中國合格評定國家認可委員會) 等權威認證,這意味著我們出具的每一份檢測報告都具備國際互認的公正性、準確性與權威性,是您進行質量仲裁、工藝改進和供應商管理的可靠依據。

三、選擇我們的失效分析服務:成為您可靠的質量防線
在質量就是生命的今天,元器件的早期失效或批次性缺陷,是企業不能承受之重。選擇一家擁有高端設備、嚴謹流程和權威資質的元器件失效分析機構,是您從被動補救走向主動預防的關鍵一步。

我們提供的專業失效分析檢測服務,能為您精準解決:
SMT產線良率異常波動
產品在場外失效率居高不下
與供應商責任難以界定
需要權威報告作為決策依據
請立即行動! 歡迎在線咨詢我們的技術專家,了解更多關于失效分析檢測的細節。請向我們提供您的失效背景,我們將為您量身定制專屬的失效分析服務方案,用科學與數據,為您的產品質量保駕護航。
