IC芯片漏電失效分析全揭秘:金屬污染是元兇?丨華南檢測
摘要: 當終端產品出現功能異常、功耗飆升甚至莫名死機,根源往往指向一顆不起眼的IC芯片漏電失效。如何精準定位這“微觀世界”的故障?本文將通過一個經典的芯片失效分析案例,深入剖析漏電根源——金屬污染,并展現廣東省華南檢測技術有限公司如何憑借尖端設備與技術專家,為電子制造企業破解質量謎題,守護產品可靠性。

在競爭白熱化的電子制造業中,整機良率突然下滑、市場返修率莫名升高,往往是采購與質量經理的“噩夢”。而這一切的源頭,很可能是一批存在漏電失效隱患的IC芯片。它們如同隱藏的“定時炸彈”,在裝配之初難以察覺,卻會在用戶手中隨時引爆。
如何拆除這些“炸彈”?答案在于精準、專業的芯片失效分析。它不僅是“事后偵探”,更是企業供應鏈質量管控的核心環節,能直接從源頭阻斷批量性質量事故。
一、 微觀世界的“謀殺案”:芯片漏電失效之謎
芯片漏電,如同水管出現看不見的裂縫,電流在不應流動的地方悄然泄漏。其表象單一——功耗增加、功能異常,但根源卻錯綜復雜。
常見漏電元兇:
氧化層擊穿: 柵氧層存在缺陷,形成導電路徑。
金屬電遷移: 電流作用下金屬原子遷移,導致導線短路或斷路。
表面污染: 這是最隱蔽且常見的原因之一。微量的金屬雜質(如Na, K, Fe, Cu, Al)污染硅晶圓表面,會形成漏電通道,嚴重劣化器件性能。
工藝缺陷: 蝕刻不凈、離子注入損傷等。
面對成千上萬的微觀結構,如何像“神探”一樣,從毫米見方的芯片中鎖定真兇?這需要一套科學嚴謹的分析流程與頂級“辦案工具”。

二、 高科技“辦案工具”:頂尖設備是失效分析的基石
華南檢測深知,沒有先進的檢測設備,再豐富的經驗也無法觸及真相。我們構建了業界一流的芯片失效分析實驗室,其核心裝備足以支撐最復雜的調查任務。
X-Ray檢測 (X-Ray Inspection): 如同給芯片做“胸透”,無需開封即可無損檢測內部結構異常,如引線鍵合斷裂、封裝氣泡、芯片附著異常等。這是分析的第一步,為后續深度解剖提供方向。
掃描電子顯微鏡 & 能譜儀 (SEM & EDS): 這是本次分析的“王牌組合”。SEM提供高至納米級分辨率的表面形貌圖像,能看清最細微的缺陷。EDS則能同時對觀測點進行元素成分定性和定量分析,直接“指認”出污染的化學成分。它是證明金屬污染存在的鐵證。
探針臺 (Probe Station): 配合微距探針,可在開封后對芯片的特定電路節點進行精準的電性能測量,精準定位漏電的具體PN結或電路模塊。
反應離子刻蝕 (RIE) / 等離子開封 (Plasma Decapsulation): 采用化學氣體等離子體智能去除芯片表面的環氧樹脂封裝體,實現芯片開封。相比傳統的酸腐開封,此法更溫和、均勻,能完美保護脆弱的芯片內部結構和鍵合線,避免二次損傷,為后續SEM/EDS分析提供完美的樣品。
三、 實戰案例:消費電子芯片漏電的真相追蹤

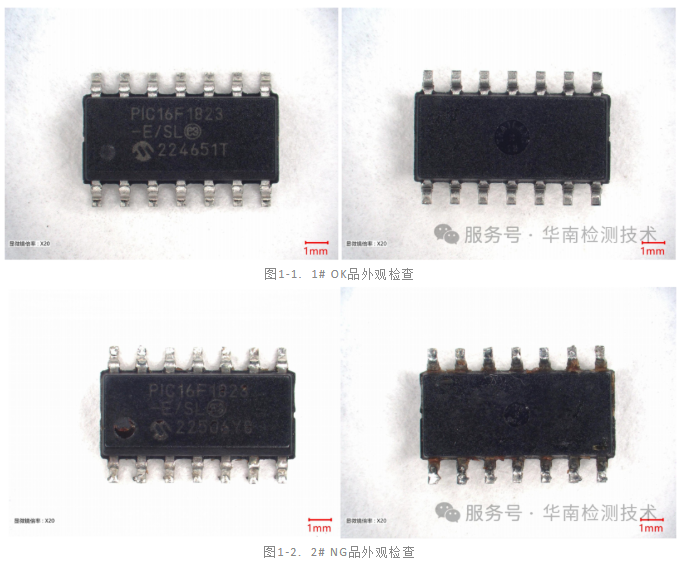

某知名消費電子品牌客戶反饋,其一批智能穿戴產品出現待機時間驟短的問題。經初步排查,懷疑核心電源管理IC存在漏電。華南檢測收到2顆疑似失效(NG)芯片與1顆良品(OK)芯片,受托徹查根源。

我們的分析之旅:
第1步:電性復測 (Electrical Verification)

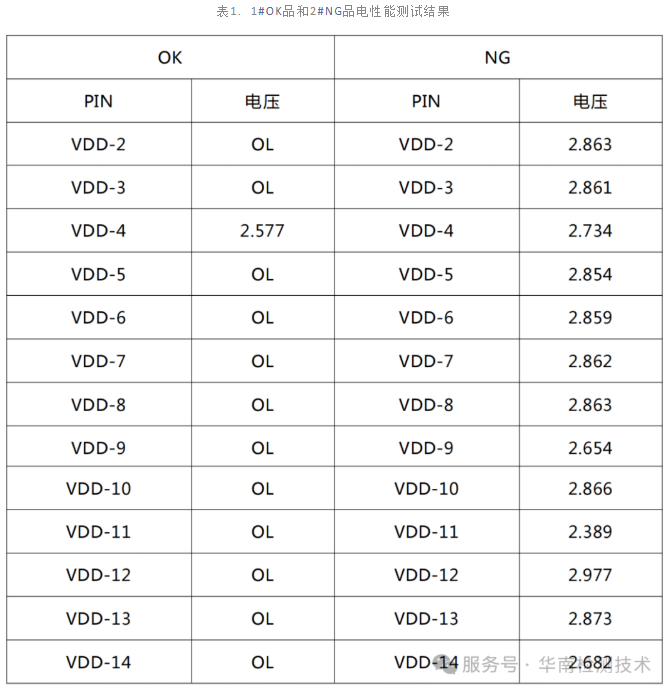

在精密儀器上復測,確認NG芯片的靜態功耗(Iddq)遠超規格書標準,漏電現象確鑿無疑。OK品則一切正常。

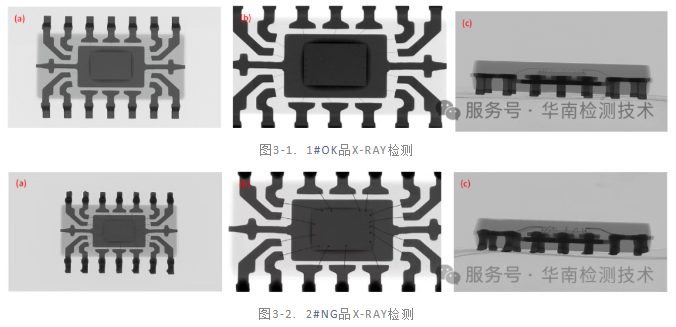

第2步:X-Ray初篩 (Non-Destructive Inspection)
對兩顆芯片進行X-Ray掃描對比。結果顯示,內部鍵合線、晶圓附著等均未見明顯結構異常,排除封裝環節的短路問題。疑點指向芯片晶圓表面。

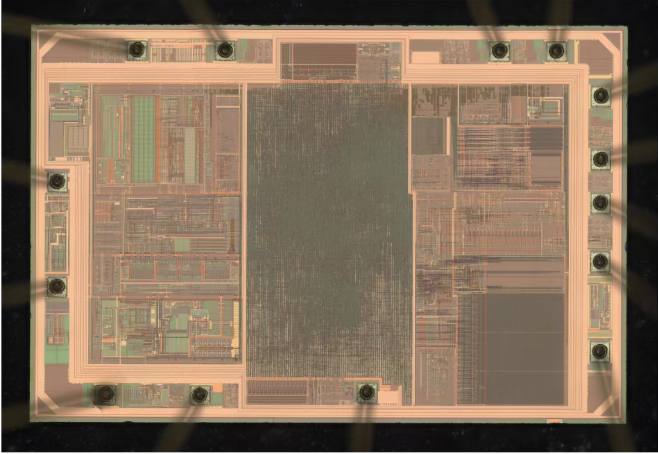

第3步:精準等離子開封 (Plasma Decapsulation)

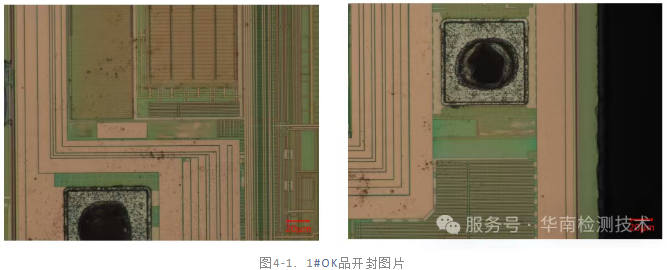

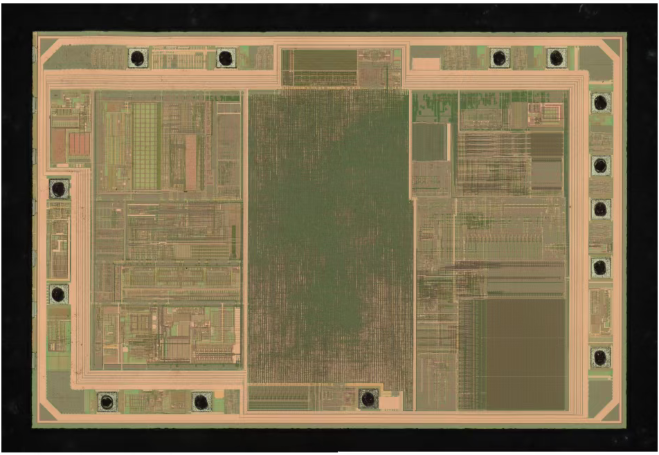

使用等離子開封技術,精準去除封裝膠體,完美暴露兩顆芯片的晶圓表面和鍵合點。OK品晶圓表面潔凈,而NG品在顯微鏡下已可見局部顏色異常。




第4步:SEM/EDS終極取證 (The Smoking Gun)

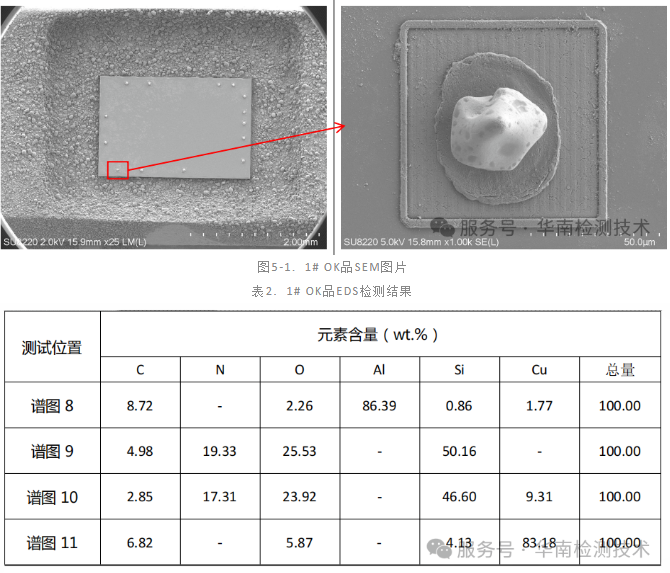

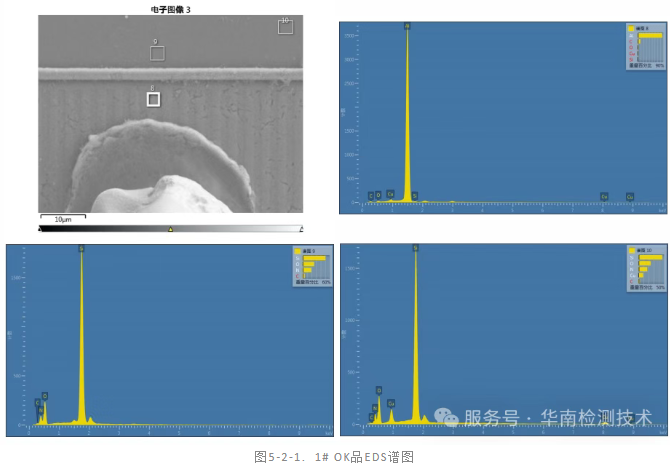

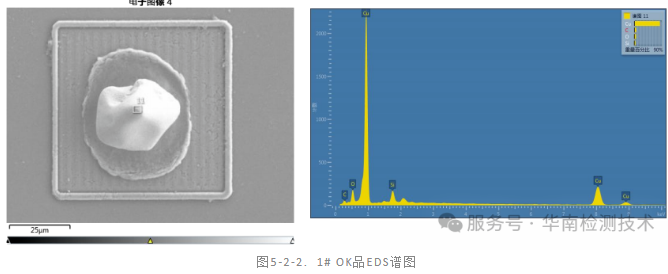

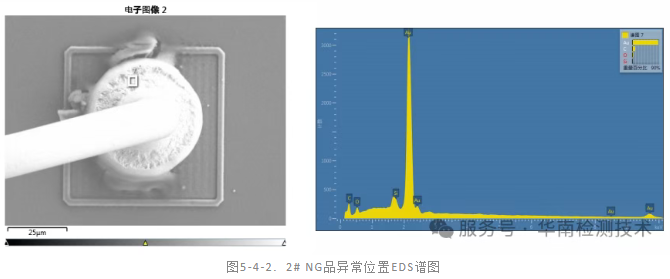

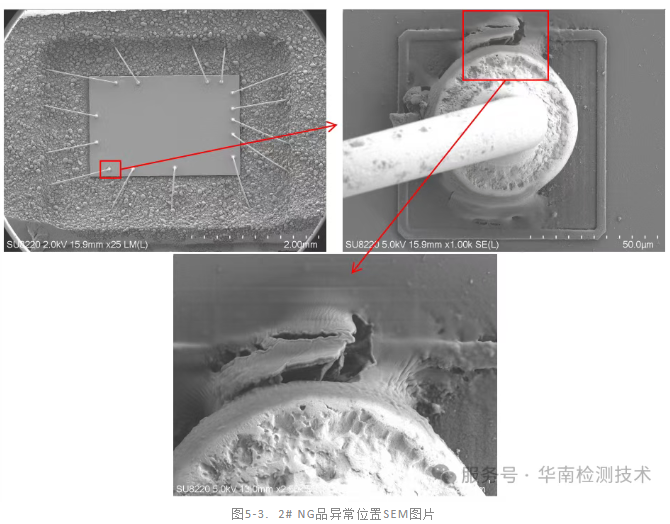

將開封后的芯片置于掃描電鏡(SEM) 下觀察。在超高倍數下,NG品晶圓焊點區域可見微觀污染物。隨后,能譜儀(EDS) 對準該區域進行掃描。

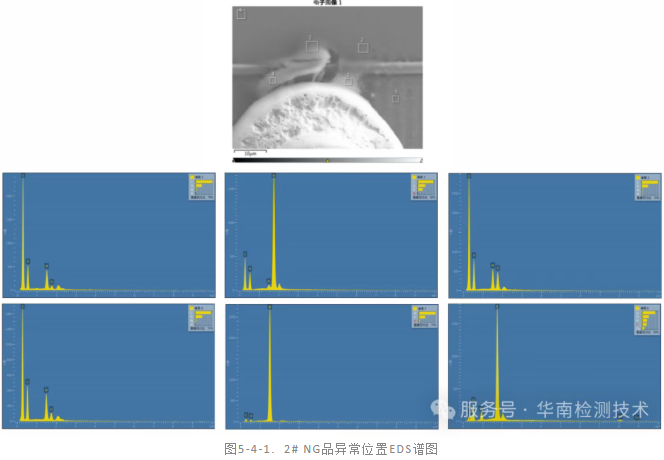

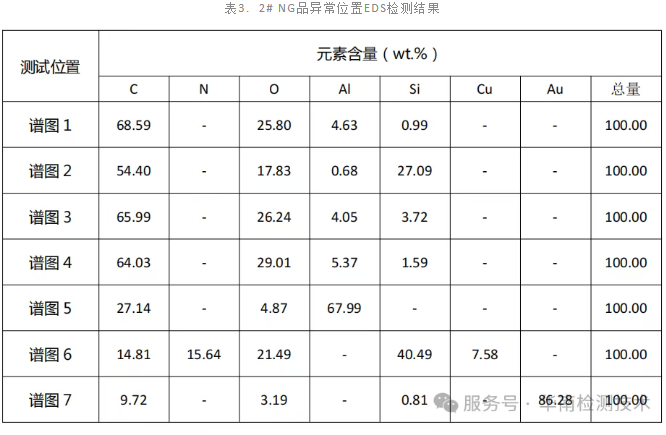

分析結果: 在異常點清晰地檢測到了碳(C)、氧(O)、鋁(Al) 元素的異常峰值!而OK品的相同位置則只有正常的硅(Si)和金屬焊盤材料。







結論: 該電源管理IC的漏電失效根源,在于晶圓表面制造過程中遭到了金屬污染(Al)及有機物(C, O)污染。這些污染物在特定條件下形成了導電通道,導致電流泄漏,功耗增加。
四、 給采購與質量人員的啟示:將失效分析前置為供應鏈管理利器
本次案例深刻表明,芯片失效并非偶然。對于電子制造企業而言,等待成品出現問題再分析,代價巨大。
對于采購人員: 在選擇芯片供應商時,應將其工藝質量管控體系和失效分析能力納入評估體系。要求供應商提供關鍵的污染控制數據(如SPC統計)。
對于質量人員: 應建立來料芯片的抽檢機制。除了常規的電性能測試,定期委托第三方實驗室如華南檢測進行破壞性物理分析(DPA) 和芯片失效分析,是對供應鏈質量進行“體檢”的有效手段,能將風險阻斷在SMT貼片之前。
五、 立即行動,為您的產品可靠性保駕護航
芯片雖小,責任重大。一次精準的失效分析,不僅能解決眼下的質量問題,更能為您的供應鏈優化、供應商管理提供至關重要的數據決策支持。
華南檢測:http://m.lysyyey.com/websiteMap
廣東省華南檢測技術有限公司坐落于東莞大嶺山,擁有CNAS、CMA等權威資質,其芯片失效分析實驗室配備包括高精度SEM/EDS、X-Ray、探針臺、等離子開封機等在內的全套尖端設備,專家團隊均擁有十年以上分析經驗,服務覆蓋汽車電子、消費電子、通信等多個領域。

如果您正面臨:
產品良率異常、功耗超標?
芯片來料質量疑慮,需要第三方驗證?
希望建立更可靠的供應商篩選機制?
請立即行動!
歡迎點擊咨詢,我們的技術專家將為您提供一對一的技術方案,用科學的證據鏈,為您揭開所有質量謎題,守護您的產品聲譽。
