觸發器失效分析,華南檢測精準 “把脈” 電子元件 | 華南檢測
在數字邏輯電路領域,觸發器(Flip - Flop)作為存儲二進制數據的關鍵元件,其穩定性與可靠性直接關系到整個電路系統的正常運行。一旦觸發器出現失效,可能會引發一系列系統故障,給企業帶來巨大的損失。近期,華南檢測技術有限公司接到客戶委托,對其寄送的 OK 和 NG 兩類觸發器器件進行失效分析,幫助客戶精準定位失效原因,制定改進措施。

一、定制化檢測流程,深度剖析失效原因
(一)外觀檢查:細節之處見真章

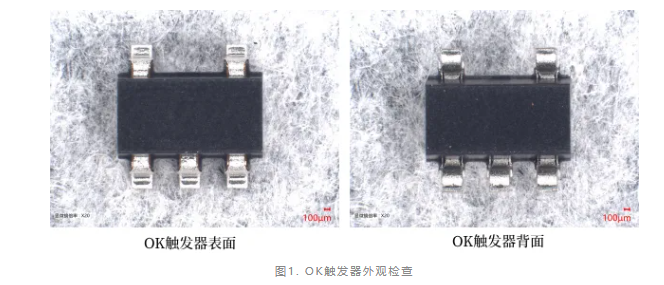

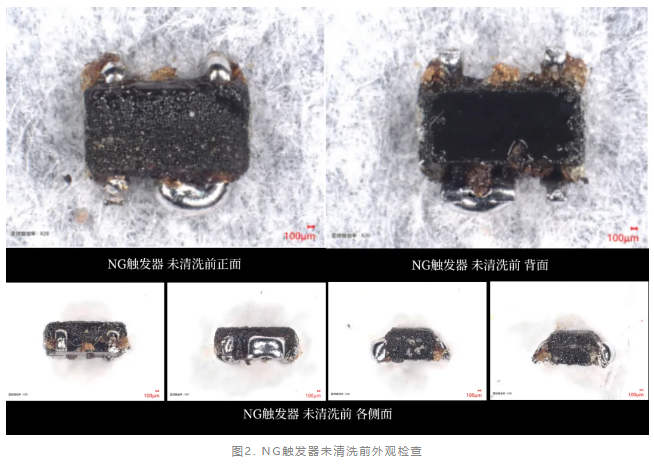

顯微鏡初檢 :選取 OK 樣和 NG 樣,放入專業顯微鏡進行初步觀察。在這一環節,OK 樣外觀未發現任何異常,表面光滑,無劃痕、裂紋等瑕疵;而 NG 樣在未清洗前,外觀略顯 “臟污”,但同樣未發現明顯的結構性損傷。這一結果讓人對失效原因的第一層猜測 “外觀損傷” 畫上了否定符號。

這一步驟的定制化思考:對于不同類型的電子元件,我們會根據其特性選擇不同倍率、光源強度的顯微鏡進行檢查,確保不遺漏任何微小的外觀異常。

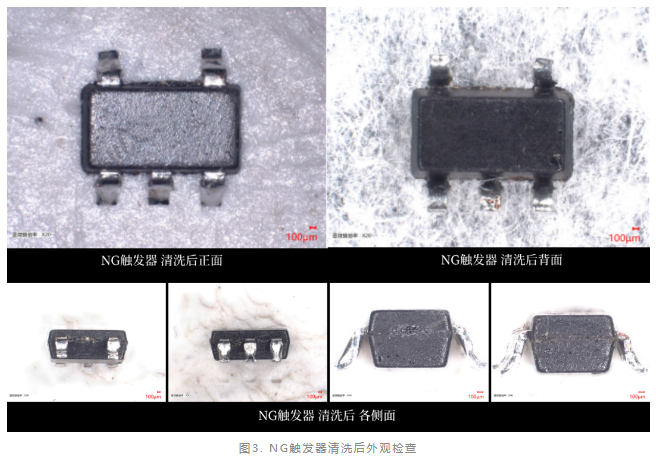

清洗再檢 :對 NG 樣進行專業清洗后,再次放入顯微鏡下觀察。結果顯示,清洗后的 NG 樣外觀依舊與 OK 樣無異,由此可見,失效原因并非外觀可見的物理損傷。這一發現為后續檢測指明了更深入的方向。


(二)電特性檢測:揪出 “隱藏的漏電”

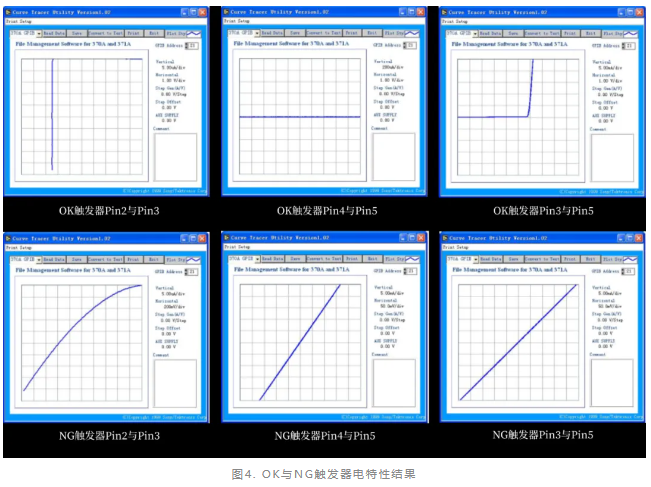

對 OK 與 NG 觸發器進行電特性測試,這一環節旨在檢測觸發器在不同工作狀態下的電氣性能表現。測試結果顯示,OK 觸發器的 Pin 腳之間無漏電現象,電氣性能穩定;而 NG 觸發器的 Pin 腳之間卻存在微小的漏電流。
這一發現猶如撥開迷霧的一束光,讓我們初步鎖定問題的大致范圍:NG 觸發器內部可能存在局部絕緣損壞或電極間距過小等問題,導致了不該出現的電流泄漏。而這些問題,往往是制造工藝中微小缺陷或材料特性差異所引發。

(三)X - ray 檢測:內部結構的 “透視眼”

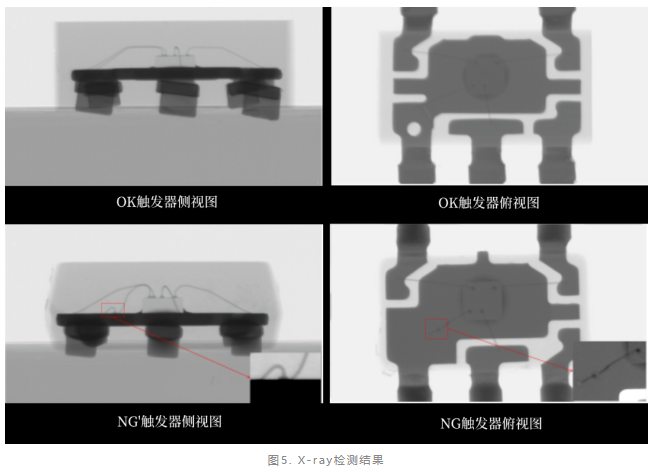

將 OK 與 NG 觸發器放入 X - ray 檢測儀中,通過 X 射線成像技術,對觸發器內部的芯片結構、焊接點、布線等情況進行無損檢測。結果顯示,兩類觸發器在 X - ray 圖像下均未發現異常。
這表明,問題并非出在宏觀的內部結構性缺陷上,比如芯片錯位、大面積的焊接虛連等。這一檢測結果進一步縮小了失效原因的排查范圍,讓我們將目光聚焦到更為微觀的層面。

(四)開封檢查:直擊芯片 “心臟”
將 OK 和 NG 觸發器進行化學開封處理,使其內部芯片完全暴露出來,隨后放在高倍光學顯微鏡下進行細致觀察。

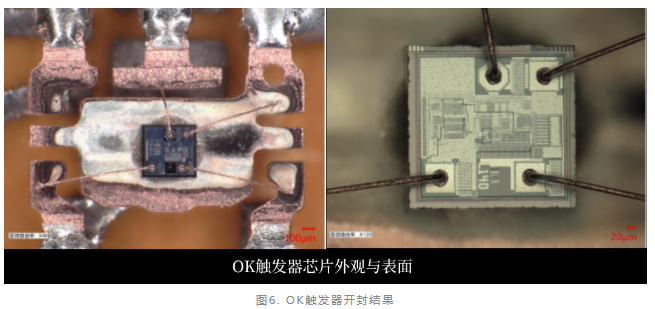

OK 觸發器表現 :芯片表面光潔如新,焊點飽滿圓潤,電路布局整齊規范,未見任何異常痕跡。

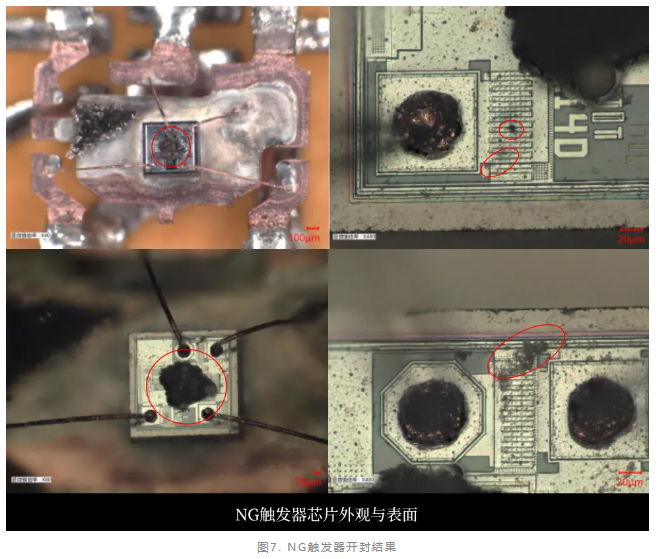

NG 觸發器問題顯現 :芯片中間區域出現了明顯的碳化膠粉,這些碳化的物質猶如 “微型導線”,可能在不該導電的地方形成了微弱的電流通道;同時,芯片表面還存在燒灼痕跡,這表明在某一時段,芯片經歷了異常的高溫。
綜合以上檢測結果,我們得出結論:NG 觸發器失效的直接原因是芯片內部出現了碳化膠粉和燒灼現象,導致輸入端輕微漏電,VCC 對地和輸出端漏電,進而引發產品失效。


二、深度溯源,定制解決方案
進一步深入分析,推測 NG 觸發器出現此類失效現象的根源可能是過電壓 EOS 事件。過電壓產生的原因多種多樣:
外部環境干擾 :電源電壓因浪涌、開關噪聲等突升,這種突增的電壓可能瞬間超過芯片的耐壓極限,造成內部損傷。
靜電放電 :在生產、運輸或使用過程中,人體或物體攜帶的靜電可能瞬間釋放,對芯片造成毀滅性打擊。
系統設計缺陷 :高壓電源的意外引入、感性負載切換或開關電源噪聲耦合、強 EMI 干擾等系統設計或搭配上的問題,都可能使觸發器長期處于過電壓的工作狀態。
華南檢測:http://m.lysyyey.com/websiteMap

針對不同客戶的特定生產工藝和使用場景,華南檢測定制化制定解決方案:
優化電路設計 :建議在電路中增加瞬態電壓抑制二極管(TVS),用于吸收浪涌電壓和靜電放電產生的瞬時高電壓,保護觸發器免受過電壓沖擊。
改進生產工藝 :協助客戶優化芯片制造工藝,提高芯片的耐壓性能和抗靜電能力,從源頭降低失效風險。
加強質量管控 :為客戶建立完善的進貨檢驗和出廠檢測體系,確保每一個觸發器都經過嚴格的電特性檢測和耐壓測試,杜絕不良品流入市場。

三、華南檢測,電子元件失效分析的權威之選
華南檢測技術有限公司,作為電子元器件領域知名的失效分析實驗室,擁有以下核心優勢:
專業團隊 :匯聚了一批在電子工程、材料科學等領域深耕多年的專家和工程師,他們具備深厚的理論基礎和豐富的實踐經驗,能夠精準地分析各種復雜的失效現象。
先進設備 :配備了價值數千萬元的先進檢測設備,如高分辨率顯微鏡、X - ray 檢測儀、電特性測試系統等,為準確檢測提供了堅實的硬件保障。
定制服務 :我們深知每個客戶的生產工藝、產品特性和市場需求都不一樣,因此提供從檢測方案設計、樣本采集與處理到數據分析與報告的全流程定制化服務,確保為客戶量身打造合適的解決方案。
如果您正面臨觸發器或其他電子元器件的失效問題,想要獲取更專業、深入的分析服務,歡迎隨時聯系華南檢測。我們將憑借專業的技術、先進設備和定制化服務,為您精準定位問題根源,制定有效的改進措施,助力您提升產品質量,降低生產成本,增強市場競爭力。
