專注于工業(yè)CT檢測\失效分析\材料檢測分析的第三方實驗室
公正高效 \ 精準可靠 \ 費用合理
螺釘斷裂原因深度剖析與預防全解析（華南檢測案例）
發(fā)布日期：2025-03-28閱讀量：7624
在工業(yè)應用中，螺釘?shù)臄嗔咽?/strong>是一個常見但又關鍵的問題，它可能引發(fā)設備故障甚至安全事故。本文將深入分析螺釘斷裂的原因，并提供有效的預防措施，幫助您避免類似問題的發(fā)生。
一、斷口分析

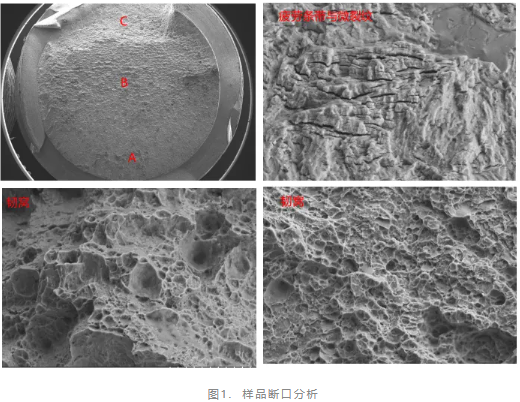

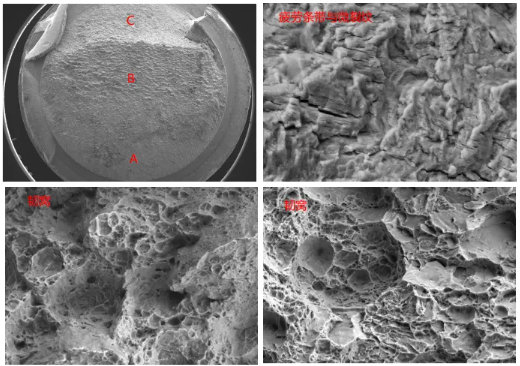

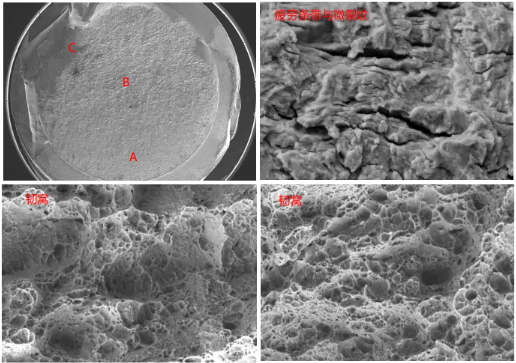

通過掃描電鏡觀察1號至6號樣品的斷口形貌，發(fā)現(xiàn)它們基本一致。具體表現(xiàn)為：位置A呈解理形貌，斷面相對平緩，且可見疲勞條帶和微裂紋；位置B呈纖維狀，可見大量韌窩；位置C斷口起伏大，可見大量韌窩形貌。這些特征為后續(xù)的分析提供了重要線索。
二、金相組織檢測

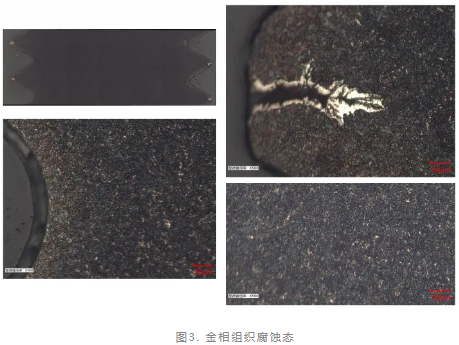

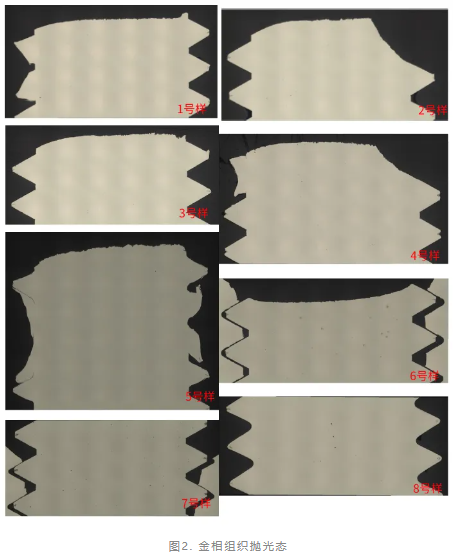

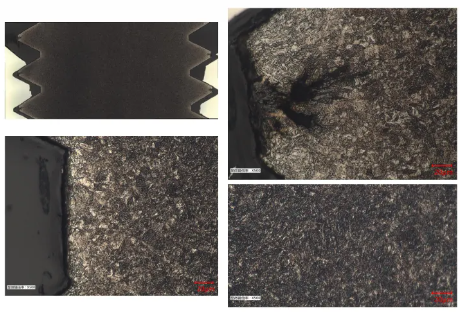

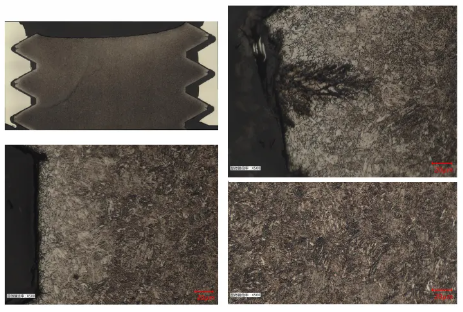

將1號至8號樣品鑲嵌制樣并磨拋后，觀察到1號至6號樣品的斷裂均發(fā)生在螺紋根部倒角應力集中位置。進一步腐蝕處理后，發(fā)現(xiàn)各樣品均為回火索氏體組織，但1號至7號樣品表面存在部分脫碳現(xiàn)象。這種脫碳現(xiàn)象會顯著降低螺釘?shù)谋砻嬗捕群推趶姸取?/span>
三、維氏硬度檢測

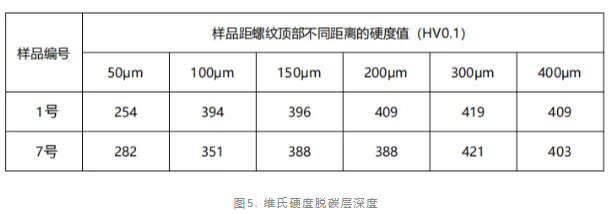

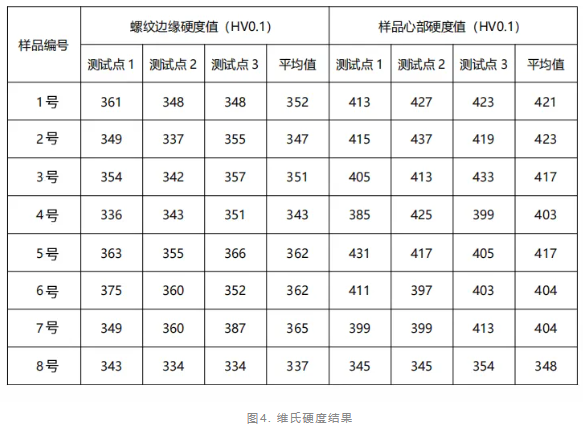

維氏硬度檢測結果顯示，1號至7號樣品心部硬度值為404~423 HV，而螺紋邊緣硬度值顯著低于心部，存在明顯脫碳。8號樣品心部硬度值為348 HV，螺紋邊緣硬度值與心部相差不大。此外，1號樣品的部分脫碳層深度約150~200 μm，7號樣品的部分脫碳層深度約200~300 μm。
四、EDS分析

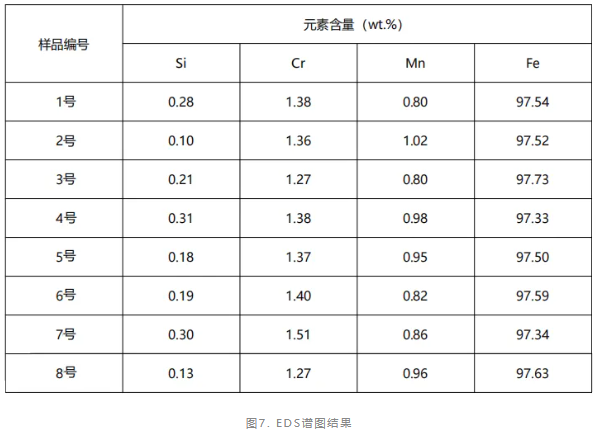

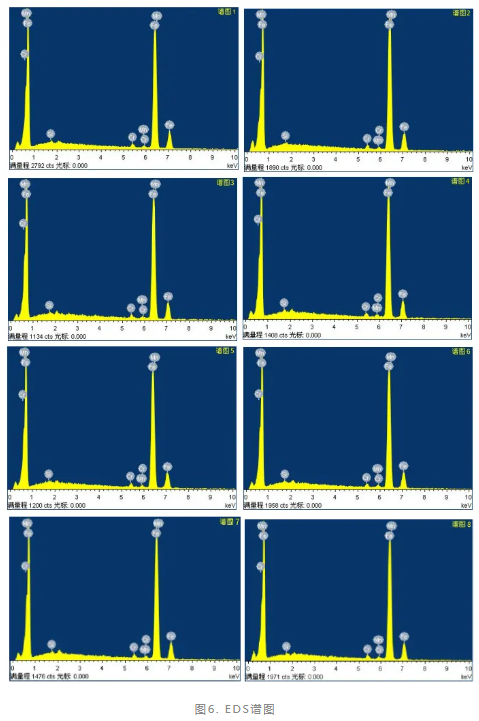

采用EDS檢測各樣品截面成分，結果顯示各樣品成分未見明顯差別。這表明成分差異并非此次螺釘斷裂的主要原因。
五、總結與建議
綜上所述，螺釘?shù)氖г蛑饕锹菁y根部硬度集中引發(fā)的疲勞斷裂，且失效樣品螺紋根部為倒角且存在部分脫碳。針對高強度螺釘，建議采取以下措施：
優(yōu)化螺紋根部設計：建議根部位置采用圓角過渡，以減少應力集中。在本次分析中，8號樣品的圓角設計就有效降低了應力集中風險。
控制熱處理過程：注意減輕在熱處理過程中產生的表面脫碳，以保證材料的承載強度?？梢酝ㄟ^優(yōu)化熱處理工藝參數(shù)、采用保護氣氛等方式來減少脫碳現(xiàn)象。
通過以上措施，可以有效提高螺釘?shù)目煽啃院褪褂脡勖瑴p少因螺釘斷裂引發(fā)的設備故障和安全隱患。
華南檢測：http://m.lysyyey.com/websiteMap
上一篇：
PCB焊接不良的原因及解決辦法全解析
熱門資訊
最新資訊
- ?PCBA失效分析實驗室：如何用高端檢測設備，精準診斷“不明原因”批量故障
- PCB失效分析檢測機構 - 廣東省華南檢測CNAS實驗室
- 芯片焊點失效分析“破案”實錄：一文看懂如何根治焊接隱患
- 元器件失效分析全解讀：定位根因，終結批量性質量危機
- 電子元器件失效分析案例深度解讀：MOS管柵氧擊穿的原因與預防
- 元器件篩選權威解讀：為何第三方檢測是保障產品可靠性關鍵一環(huán)？
- 塑膠失效分析：深度剖析塑膠螺絲柱開裂失效分析的全過程與解決方案
- 塑料失效分析：外殼開裂的根本原因診斷與案例深度解析 | 華南檢測
- PCBA內層燒毀失效分析深度解析 - 華南檢測案例分享
- 電子元器件檢測全攻略：權威機構一站式解決方案
- PCBA爆板失效分析：權威方法、技術揭秘與根本原因溯源
- LED失效分析：產品玻璃蓋板頻現(xiàn)碎裂
- PCB/PCBA切片分析：如何鎖定電子產品質量命門？
- 濾波器的“心臟驟?！保荷钔诠材ｋ姼卸搪繁澈蟮恼嫦嗯c解決方案
- 塑料外殼開裂失效分析：華南檢測揭秘材料失效的深層原因
- 陶瓷電容真假鑒別：為產品質量保駕護航
- 光耦失效分析案例分享：如何精準定位工藝“暗傷”？
- IC芯片漏電失效分析全揭秘：金屬污染是元兇？丨華南檢測
- 揭秘芯片開封(Decap)：專業(yè)流程與步驟詳解，助力產品精準失效分析
- 驚心案例！華南檢測專家揭秘假冒電容器鑒別全過程，為企業(yè)避坑
