機械沖擊試驗全解析：如何提升產品抗沖擊能力？| 華南檢測權威指南
發布日期：2025-03-21閱讀量：5789
作為保障電子制造、汽車工業、軍工裝備等領域產品質量的核心手段，機械沖擊試驗通過模擬產品在運輸、裝卸及使用中遭遇的突發性沖擊環境，精準評估其結構強度與功能穩定性。廣東省華南檢測技術有限公司依托CNAS和CMA雙資質認證實驗室，提供專業高效的機械沖擊試驗服務，助力企業突破可靠性瓶頸。以下從試驗原理、分類、標準及實際應用等維度，深度解析這一關鍵檢測技術。
一、機械沖擊試驗的核心價值
機械沖擊試驗的核心價值在于揭示產品在瞬時高能量沖擊下的潛在失效模式，具體目標包括：
1. 評估結構強度與抗沖擊性：識別因沖擊導致的組件斷裂、變形或材料疲勞問題，優化設計薄弱環節；
2. 驗證功能穩定性：檢測電性絕緣破壞、電磁特性變化等性能退化，確保沖擊后產品仍可正常運行；
3. 質量一致性控制：通過標準化測試流程監控生產線，減少工藝偏差導致的批次差異；
4. 合規性認證：滿足GB/T 2423.5、IEC 60068227等國內外標準，為產品上市準入提供權威數據支撐。
二、試驗類型與波形特性
根據沖擊載荷的施加方式和波形特征，機械沖擊試驗可分為以下兩類：
1. 基于波形特征的分類
? 半正弦波沖擊：模擬彈性體撞擊（如急剎車、貨物跌落），能量集中于低頻段，適用于汽車電子和包裝材料測試；
? 梯形波沖擊（方波）：高頻能量分布均勻，常用于航天器爆炸螺栓分離、高精度儀器抗沖擊驗證；
? 后峰鋸齒波沖擊：短下降時間的不對稱三角波，適用于塑性材料抗沖擊驗證及包裝跌落模擬。
2. 基于試驗方法的分類
? 自由跌落試驗：從預設高度跌落至沖擊面，評估產品在運輸或使用中的抗跌落能力；
? 沖擊錘試驗：局部施加沖擊力，檢測產品受外力撞擊時的結構完整性，常用于電子元件和精密器件測試；
? 擺錘試驗：動態沖擊響應分析，適用于評估產品在動態環境下的性能表現；
? 振動臺沖擊試驗：通過振動臺模擬復雜沖擊脈沖（如半正弦波、梯形波），參數涵蓋峰值加速度（505000g）、脈沖持續時間（0.120ms）等。
三、權威標準與參數設定要點
1. 核心參考標準
? 基礎標準：GB/T 2423.5、IEC 60068227（機械沖擊）；GB/T 2423.6、IEC 60068229（碰撞試驗）；
? 軍工標準：GJB150.18A、MILSTD810H；
? 電子元件專項標準：IPC9703（焊點可靠性）、JESD22B110B.01。
2. 關鍵參數設定
? 加速度與脈沖時間：消費電子常用50g/6ms，軍工設備需100g/11ms，極端場景可達5000g級沖擊；
? 試驗軸向與次數：覆蓋X/Y/Z三軸正負方向，每軸310次沖擊，復雜結構需增加軸向組合測試；
? 夾具設計：特殊結構產品需定制夾具，確保沖擊能量精準傳遞，避免測試誤差；
? 功能監測：同步記錄電氣性能、密封性等指標，例如車載雷達模塊需監控PCB焊點微裂紋。

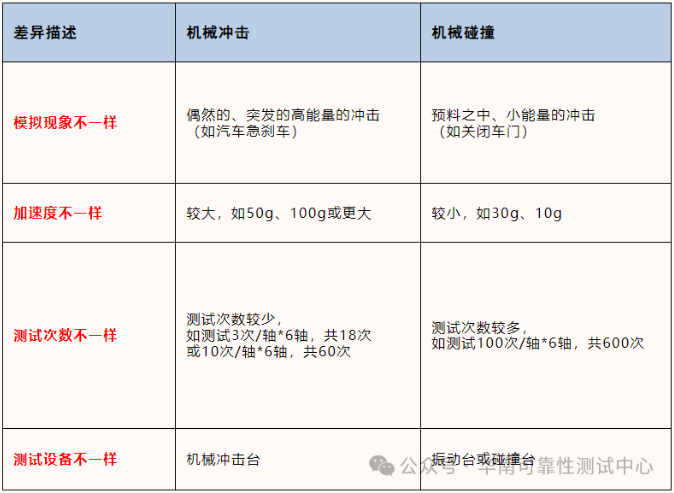

四、機械沖擊與碰撞試驗的差異化解析
盡管同屬沖擊測試范疇，二者在技術特性與應用場景上存在顯著差異：
? 沖擊特性：機械沖擊為單次、高加速度（505000g）、短脈沖（<20ms），而碰撞試驗為多次、低加速度（1030g）、長持續時間；
? 失效模式：機械沖擊側重結構性斷裂或瞬時功能失效，碰撞試驗則關注累積疲勞損傷（如連接件松動、材料蠕變）；
? 設備差異：機械沖擊需專用沖擊試驗機，碰撞試驗可采用振動臺或重復沖擊裝置；
? 典型應用：機械沖擊適用于電子產品跌落、車載設備急剎場景，碰撞試驗則用于物流運輸振動模擬。
五、華南檢測技術優勢與全流程服務

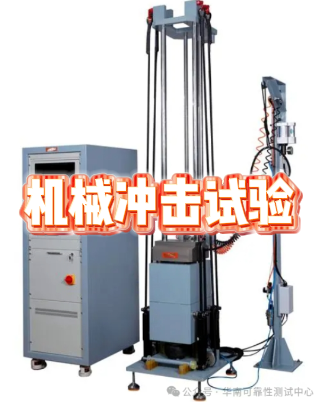

廣東省華南檢測技術有限公司配備進口沖擊試驗機、高精度數據采集系統及定制化工裝夾具，服務覆蓋：
1. 全周期技術支撐
? 前期咨詢：根據產品應用場景（如光模塊、軍工連接器）推薦測試方案，規避設計盲區；
? 失效分析：結合SEM掃描、能譜分析定位斷裂根源，例如某車載雷達模塊通過沖擊測試發現PCB焊點微裂紋，優化焊接工藝后良率提升30%；
? 優化建議：提供結構加強（如屏蔽殼體加固）、材料替換（如高抗沖擊聚合物）等解決方案。
華南檢測：http://m.lysyyey.com/websiteMap
2. 標準化試驗流程
? 樣品預處理：溫濕度平衡→夾具安裝→參數設定→多軸向沖擊→性能檢測；
? 數據報告：出具CNAS/CMA雙認證報告，支持全球市場準入，報告包含峰值加速度曲線、失效分析圖譜及改進建議。
3. 行業標桿案例
? 軍工領域：某型號連接器經梯形波沖擊驗證，改進殼體結構后通過GJB150.18A2009嚴苛考核；
? 汽車電子：自動駕駛控制器完成半正弦波沖擊（100g/6ms）測試，優化散熱結構并通過車規認證。
六、結語
在產品質量競爭白熱化的今天，機械沖擊試驗已成為電子、汽車、軍工等領域突破可靠性瓶頸的核心工具。廣東省華南檢測技術有限公司憑借精準的測試數據、全流程技術服務和全球認可的檢測資質，助力企業搶占市場高地。
