PCB切片分析技術：解決爆板分層難題的權威指南｜華南檢測

?在消費電子領域，爆板分層問題正成為眾多制造商的質量噩夢。當電路板在高溫測試中發生內層"炸裂"，整批報廢率超30%時，企業面臨的不僅是巨額經濟損失，更是品牌信譽的危機。PCB切片分析技術憑借其微觀洞察力，正成為解決這一難題的"金標準"。

爆板分層的微觀真相：從現象到本質的精準診斷

爆板分層并非偶然事件，而是多層PCB內部缺陷的集中爆發。廣東省華南檢測技術有限公司通過大量案例分析發現，90%以上的爆板問題源于三個核心因素：

層壓工藝失控：升溫速率過快導致樹脂流動不均，產生氣泡聚集

材料兼容性問題：PP片與銅箔熱膨脹系數不匹配引發內應力

污染殘留：清洗劑殘留物在高溫下氣化產生爆破壓力

"我們曾遇到一個典型案例，"華南檢測技術工程師表示，"某智能手機主板在回流焊過程中出現分層爆板，報廢率高達35%。通過精密切片分析，我們在分層界面發現了1.8%的氣泡聚集區和氯元素異常富集，最終鎖定是清洗工藝缺陷所致。"

PCB切片分析：透視電子微觀世界的技術利器

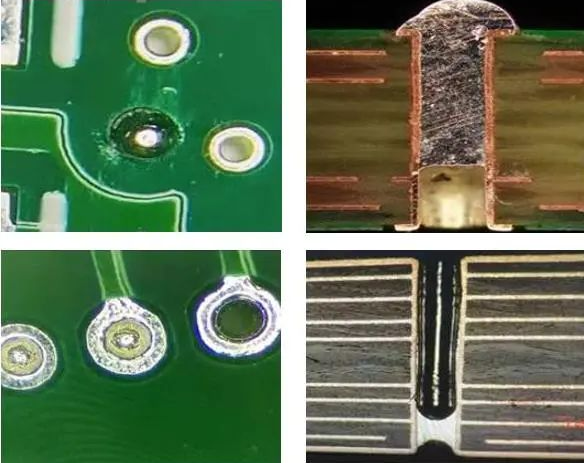

PCB切片分析（Cross-Section Analysis）是通過精密機械切割、樹脂鑲嵌、逐級研磨拋光等技術手段，結合高倍顯微鏡、掃描電鏡（SEM）等設備，對PCB截面微觀結構進行納米級觀測與分析的技術。

技術優勢詳解

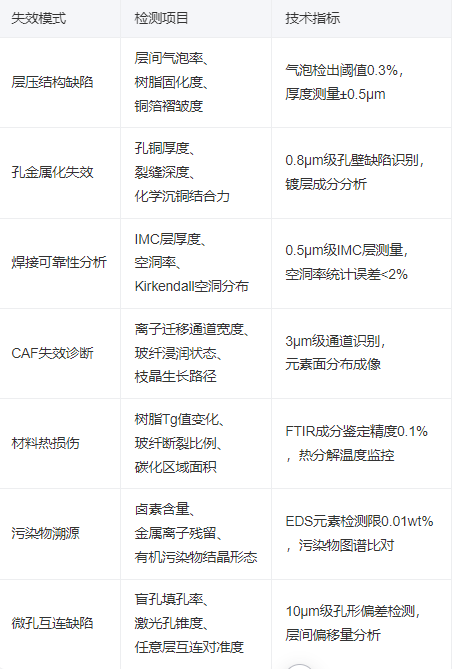

微米級定位能力：可檢測0.5μm級微孔裂紋、精準測量1%級氣泡占比、18μm銅箔褶皺準確成像

全流程追溯診斷：

從設計缺陷到工藝參數偏差的閉環診斷體系，能夠實現：

材料缺陷溯源：樹脂性能、玻璃布質量評估

工藝問題定位：層壓參數、蝕刻工藝優化

設計改進驗證：結構設計、材料選型驗證

權威性驗證：

作為破壞性檢測的權威方法，切片分析提供：

司法舉證能力：滿足質量糾紛中的證據要求

標準符合性驗證：IPC標準符合性確認

改進效果驗證：工藝改進后的效果確認

消費電子領域實戰案例：從危機到轉質的蛻變

案例一：智能手表主板分層故障歸零

背景：某品牌智能手表在可靠性測試中出現批量分層，良品率僅65%，面臨產品上市延遲危機。

診斷過程：

宏觀分析：發現分層集中在大電容元件下方

切片檢測：介質層厚度不均（偏差達28%）、層壓氣泡聚集區域占比2.1%、銅箔褶皺高度達22μm

SEM-EDS分析：界面處檢出硫元素異常（來自某些化工原料）、樹脂固化度不足（DSC分析顯示固化度僅82%）

解決方案：

? 優化層壓程序：采用分段升溫工藝，升溫速率從4℃/min降至1.5℃/min

? 改進材料選型：更換高性能PP片材料

? 加強來料檢驗：增加樹脂固化度檢測項

成果：

? 良品率從65%提升至99.5%

? 月產能損失減少120萬元

? 建立預防性質量管控體系

金屬基板特殊質量挑戰與解決方案

金屬基板在消費電子中廣泛應用，但其特殊的結構帶來了獨特的質量挑戰：

散熱界面可靠性：絕緣介質層厚度均勻性控制、金屬基板與介質層結合力評估、熱循環后的界面穩定性

焊接熱應力管理：大功率元件焊接熱沖擊分析、焊點IMC層生長調控、熱膨脹系數匹配性優化

預防性質量管控：從救火到防火的轉變

基于大量切片分析數據，我們幫助企業建立預防性質量管控體系：

設計階段：材料選型數據庫支持、工藝能力匹配性評估、DFM分析優化

制造階段：關鍵工藝參數監控、首件確認機制、統計過程控制（SPC）

檢測階段：抽樣切片檢測計劃、可靠性測試方案、數據趨勢分析

某消費電子企業質量總監表示："引入切片分析技術后，我們的產品售后故障率下降了62%，每年避免質量損失超過800萬元。更重要的是，我們建立了預防性的質量文化，實現了從救火到防火的轉變。"

結語：打造不可復制的質量優勢

在消費電子競爭日益激烈的今天，質量已成為品牌的核心競爭力。PCB切片分析技術不僅解決了爆板分層等具體問題，更重要的是為企業提供了深度洞察產品質量的能力。

廣東省華南檢測技術有限公司憑借國家雙C認證資質（CNAS L19097/CMA認證編號：202219016795）、先進的檢測設備和專業的技術團隊，為消費電子企業提供全方位的質量技術支持。從故障分析到預防管控，從技術培訓到體系建立，我們助力企業打造不可復制的質量優勢。

華南檢測：http://m.lysyyey.com/websiteMap

如果您正在面臨以下挑戰：爆板分層問題困擾、焊接可靠性難題、質量糾紛舉證困境、技術團隊能力不足

歡迎聯系我們的技術專家團隊，獲取定制化解決方案。讓我們用專業的技術能力，為您的產品質量保駕護航，共同打造卓越的消費電子品牌。
