芯片引腳共面性檢測,華南檢測保障 SMT 質量關鍵一環
在現代電子制造領域,芯片引腳共面性檢測是確保表面貼裝技術(SMT)成品可靠性的關鍵環節。共面性指的是表面組裝元器件引腳垂直高度偏差,其值一般不大于引腳厚度,對于細間距器件,更是嚴控在 0.1mm 以內。芯片引腳若不在一個平面上,超過共面性要求,極易造成貼片焊接時虛焊、虛接和漏接等問題,影響產品質量。

一、檢測服務的精準性與可靠性:高精度設備與嚴格標準雙重保障
廣東省華南檢測技術有限公司深知芯片引腳共面性檢測的重要性,憑借先進的基恩士 VR6200 和 VR-3050 設備,以及擁有 CMA/CNAS 資質的專業實驗室,為客戶提供精準可靠的檢測服務。基恩士 VR6200 和 VR-3050 作為行業內的高精度測量儀器,具備快速、非接觸式測量特點,完美適配芯片引腳共面性檢測需求,確保測量結果的高準確性和高效性。同時,華南檢測嚴格遵循相關檢測標準和規范,每一位檢測人員都經過專業培訓,具備豐富的檢測經驗,能夠確保檢測過程的規范性和檢測結果的可靠性。
二、芯片引腳共面性檢測的重要性:影響 SMT 成品可靠性的關鍵因素
隨著 SMT 技術的飛速發展,芯片尺寸不斷縮小,引腳間距越來越小,生產速度大幅提升,芯片的尺寸精度成為了影響貼片焊接可靠性的關鍵制約因素之一。芯片引腳共面性不佳,可能導致部分引腳無法與焊盤良好接觸,形成虛焊、虛接和漏接等質量問題,會影響 SMT 成品的穩定性和可靠性。因此,芯片生產廠家對芯片引腳共面性的公差都有嚴格的尺寸要求,而上游的組裝廠家也逐漸開始對芯片外形尺寸提出精度要求,以確保整個電子制造供應鏈的質量可控。

三、華南檢測的非接觸式高精度測量優勢:基恩士設備助力精準檢測

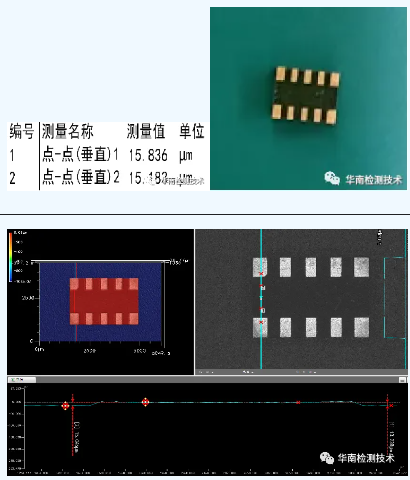

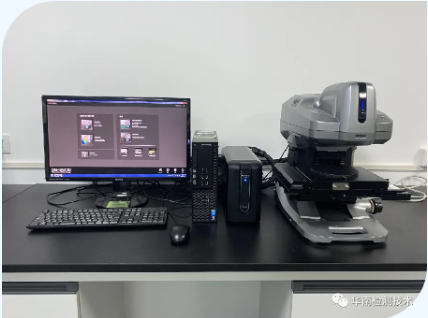

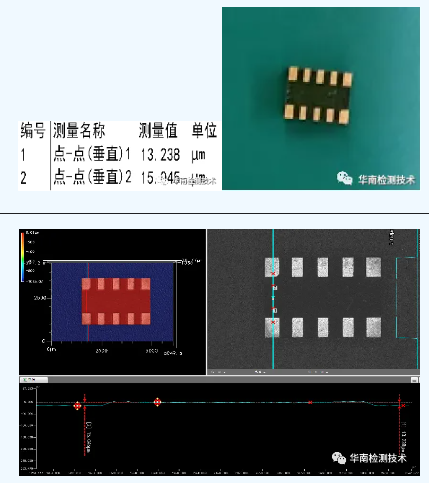

傳統的操作員手動測量和接觸式三坐標測量方式,在面對芯片引腳寬度小、數目多等特征時,難以滿足快速性、非接觸性和高準確性的檢測要求。而華南檢測所采用的基恩士 VR-6200 和 VR-3050 3D 輪廓測量儀,憑借其先進的光學測量技術和高精度傳感器,能夠?qū)崿F(xiàn)對芯片引腳共面性的快速、非接觸式測量。這種測量方式不僅避免了對芯片引腳的物理損傷,還能在短時間內獲取大量的測量數據,確保測量結果的統計性和可靠性。通過設備的高精度成像系統,檢測人員可以清晰地觀察到引腳的微小高度差異,準確測量共面性值,為芯片質量控制提供有力的數據支持。

四、定制化服務與技術實力:滿足多樣需求,助力客戶解決難題
華南檢測深知不同客戶在芯片引腳共面性檢測方面可能有著多樣化的定制化需求。我們專業的技術團隊能夠根據客戶的特定要求,如測量精度、樣品尺寸、檢測速度等,為客戶量身定制適合的檢測方案。無論是小批量的實驗室檢測,還是大批量的生產線檢測,華南檢測都能憑借其豐富的行業經驗和技術實力,為客戶提供高效、精準的檢測服務。同時,我們還注重與客戶的溝通與反饋,及時了解客戶需求的變化,不斷優化檢測流程和服務質量,確??蛻魸M意度。
華南檢測:http://m.lysyyey.com/websiteMap

五、檢測結果的精準解讀與應用:為芯片生產提供關鍵數據支持
華南檢測不僅僅提供精準的測量數據,更注重對檢測結果的解讀和應用。我們的專業團隊能夠根據測量結果,幫助客戶分析芯片引腳共面性問題產生的原因,如芯片制造過程中的工藝波動、材料特性差異等,并為客戶提出針對性的改進建議和解決方案。通過與客戶的緊密合作,我們致力于幫助芯片生產廠家優化生產工藝,提高芯片引腳共面性的一致性和穩定性,從而提升整個 SMT 生產線的效率和產品質量。

六、結論與行動引導:選擇華南檢測,保障芯片引腳共面性質量
廣東省華南檢測技術有限公司以專業的技術團隊、先進的基恩士 VR-6200 和 VR-3050 設備以及嚴格的 CMA/CNAS 資質認證為依托,為電子制造企業提供精準可靠的芯片引腳共面性檢測服務。我們的服務不僅能夠滿足客戶對檢測精度和效率的高要求,還能為客戶提供專業的技術咨詢和解決方案,助力客戶解決芯片引腳共面性難題,提升產品質量和市場競爭力。
如果您對芯片引腳共面性檢測有任何疑問或需求,歡迎隨時聯系華南檢測。我們的專家團隊將竭誠為您服務,為您提供優質的檢測體驗。
