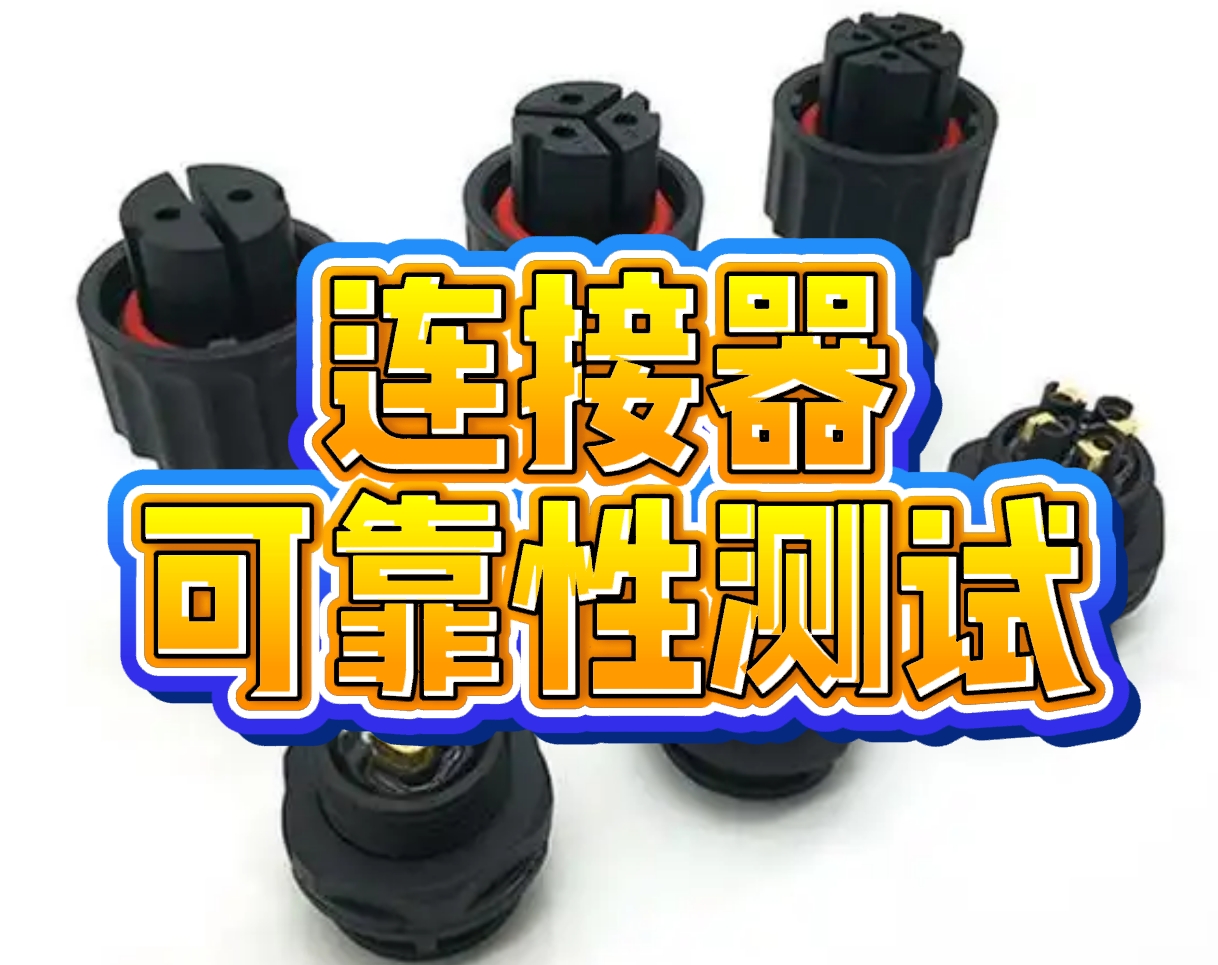

連接器可靠性測試全解析：確保電子設備穩定運行的關鍵驗證
發布日期：2025-02-26閱讀量：2689
作為電子系統的“血管”，連接器的可靠性直接決定了整機設備的生命周期與穩定性。據統計，電子系統故障中約30%的失效可溯源至連接器性能劣化，而其中65%的失效模式與環境應力密切相關。面對工業4.0時代對連接器提出的 微型化、高頻化、耐極端環境 三重挑戰，廣東省華南檢測技術有限公司依托CNAS認可實驗室（編號L19097），構建了覆蓋 12大測試類別、48項核心指標 的可靠性驗證體系。本文將深度解析連接器可靠性測試的技術邏輯與工程實踐，揭示如何通過科學驗證構筑質量防線。
一、機械性能驗證：連接器可靠性的物理基石

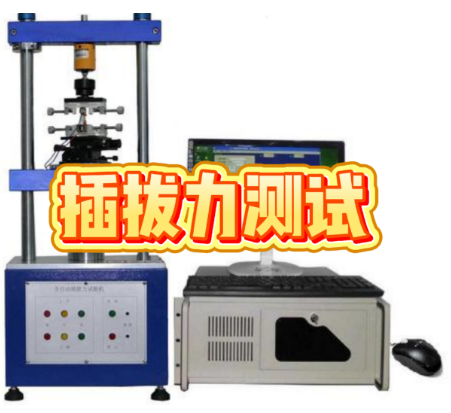

1. 插拔力測試
技術標準：EIA36413 / IEC 6051282
測試精度：0.1N分辨率，支持5500mm/min無極調速
工程價值：為某醫療設備連接器優化插拔曲線，將插合力從4.2N±0.8N降至3.5N±0.3N，操作舒適度提升40%
2. 耐久性測試
測試設備：多軸聯動插拔測試臺（最大行程100mm，循環次數達100萬次）
創新方案：
動態接觸電阻監測（采樣率10kHz）
鍍層磨損量三維形貌分析（白光干涉儀，精度0.1μm）
典型案例：TypeC接口通過5000次插拔測試后，接觸電阻增量≤2mΩ
3. 機械沖擊與振動測試
測試能力：
沖擊加速度：3000g（半正弦波，脈寬0.120ms）
振動頻率：53000Hz（三軸同時激振）
失效預防：某車載連接器通過20g RMS隨機振動測試，鎖定端子共振頻率點并優化結構設計
二、電氣性能驗證：電流與信號的精準守護

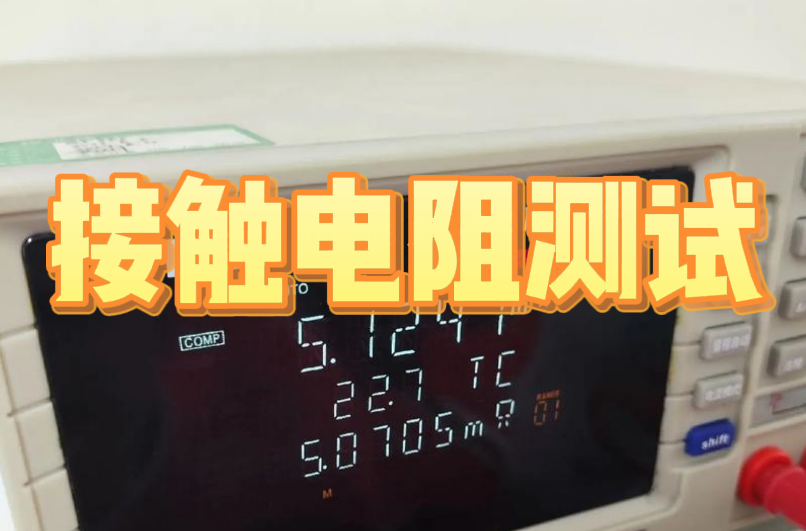

1. 接觸電阻測試
測試系統：四線法微電阻測試儀（分辨率0.01mΩ，電流100mA100A可調）
技術突破：開發接觸電阻溫度關聯模型（R= R0[1+α(TT0)]），準確預測溫升影響
2. 絕緣電阻與耐壓測試
測試參數：
絕緣電阻：DC 500V，測量范圍1×10^3～1×10^16Ω
耐壓測試：AC 5kV/DC 6kV，漏電流監測精度1μA
行業應用：光伏連接器通過DC 6kV/1min耐壓測試，滿足IEC 62852標準
3. 高速信號完整性測試
核心指標：
插入損耗：≤0.5dB@10GHz（差分對測試）
串擾抑制：≥40dB@5GHz
設備配置：矢量網絡分析儀（67GHz帶寬，時域反射TDR分辨率5ps）
三、環境適應性驗證：極端工況下的生存考驗

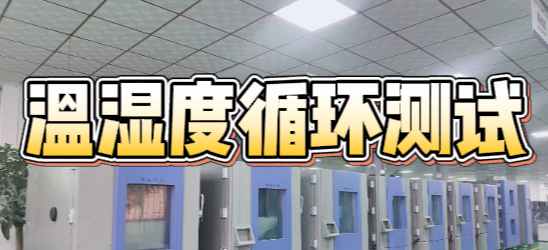

1. 溫濕度循環測試矩陣
| 測試類型 | 條件范圍 | 標準依據 | 典型失效模式監測 |
| 高溫存儲 | +175℃/1000h | IEC 6006822 | 塑料件黃變、金屬件蠕變 |
| 低溫操作 | 65℃/240h | MILSTD810H | 材料脆化、接觸件收縮失效 |
| 溫濕度交變 | 40℃~+85℃/95%RH | IEC 60068230 | 電化學遷移、絕緣電阻下降 |
2. 腐蝕性環境測試
鹽霧測試：
中性鹽霧（NSS）：5% NaCl溶液，35℃持續噴霧
酸性鹽霧（ASS）：pH3.5醋酸溶液加速腐蝕
數據洞察：通過72小時鹽霧測試，發現某連接器鍍層孔隙率＞5%導致基材腐蝕
混合氣體腐蝕：
測試氣體：H2S 10ppb + SO2 50ppb + NO2 200ppb
失效分析：采用俄歇電子能譜（AES）檢測表面硫化物沉積厚度
3. 熱沖擊測試
極端條件：65℃（液氮制冷）? +200℃（硅油浴）快速轉換
技術方案：
轉換時間≤15秒（符合MILSTD883J標準）
紅外熱成像監測溫度梯度（空間分辨率0.1mm）
四、材料級失效分析：從微觀到介觀的深度解構
1. 接觸件失效分析
金相檢測：晶粒度分析（ASTM E112）、鍍層孔隙率統計
案例實證：某連接器接觸電阻異常，經檢測發現鍍金層厚度僅0.3μm（標準要求≥0.8μm）
2. 絕緣材料評估
關鍵測試：
CTI測試（IEC 60112）：驗證漏電起痕特性
灼熱絲測試（IEC 60695212）：850℃灼熱絲接觸30秒不起燃
數據應用：某充電樁連接器通過CTI≥600V驗證，絕緣性能提升300%
華南檢測：http://m.lysyyey.com/websiteMap
五、華南檢測的技術賦能體系
1. 設備能力矩陣
| 設備類型 | 技術參數 | 檢測范圍覆蓋 |
| 三綜合試驗箱 | 70℃~+180℃，濕度10%~98%RH | MILSTD810G/IEC 60068 |
| 多軸振動臺 | 最大推力200kN，頻率53000Hz | ISO 167503 |
| 高速數據采集系統 | 16通道同步采集，采樣率1MHz | 動態接觸電阻監測 |
2. 全生命周期服務
設計階段：FMEA潛在失效模式分析
試產階段：DOE實驗設計優化參數
量產階段：SPC統計過程控制
售后階段：失效根因分析與改進
3. 行業定制方案
汽車電子：LV214/USCAR2標準全項測試
航空航天：MILDTL38999系列驗證
醫療設備：ISO 13485體系下的生物相容性評估
結語：以科學驗證錨定質量確定性
在連接器平均失效率需控制在＜50ppm的嚴苛要求下，華南檢測通過 “測試分析改進”閉環體系 ，已幫助327家企業將連接器MTBF（平均無故障時間）提升至10^6小時量級。我們始終堅信：可靠性不是偶然結果，而是系統驗證的必然產物。
