啪视频网站-成人欧美一区二区三区黑人动态图-国产va-国产美女视频-欧美性猛片,-西欧free性满足hd老熟妇-日韩欧美亚洲国产-变态视频网站-中国女人特级毛片-91精品国-麻豆免费观看视频-《年轻女教师》hd在线-色大师av一区二区三区-亚洲激情免费-被各种性器调教到哭vk-黄色视屏在线免费观看-六月丁香婷婷综合-久久国产主播-热久久最新地址-草久视频在线观看-老外的吊大我受不了-欧美黄色激情-奇米777视频-麻豆伦理视频-日韩精品在线观看网站-啪神ben-中文字幕乱码在线播放

電飯鍋涂層厚度檢測的常見方法和案例分析

金屬材料鍍層厚度的檢測是一個重要的質(zhì)量控制環(huán)節(jié)，它可以確保鍍層的厚度達(dá)到設(shè)計(jì)要求，從而保證產(chǎn)品的性能和壽命。以下廣東省華南檢測技術(shù)有限公司給您介紹鍍層厚度常見分析方法和金屬材料鍍層厚度檢測案例。

1.鍍層厚度作用

金屬材料涂層厚度在金屬防護(hù)和裝飾方面起著至關(guān)重要的作用，具體體現(xiàn)在：

防護(hù)性：涂層為金屬材料提供了一層保護(hù)層，防止其與腐蝕介質(zhì)（如水、氧氣、化學(xué)物質(zhì)等）直接接觸，從而減緩或阻止金屬的腐蝕。涂層厚度越大，其防護(hù)性能通常也越強(qiáng)。

裝飾性：涂層可以改善金屬材料的外觀，賦予其豐富的色彩和質(zhì)感，滿足人們對美的追求。

耐磨性：涂層可以增加金屬表面的硬度，提高其耐磨性，延長金屬材料的使用壽命。

2.鍍層厚度常見分析方法

1. 金相測厚（金相法）

金相測厚是一種適用于測量厚度1μm的金屬膜層的方法。該方法通過金相顯微鏡對鍍層厚度進(jìn)行放大，以便準(zhǔn)確的觀測及測量。參考標(biāo)準(zhǔn)包括GB/T6462、ISO1463和ASTMB487。

2. X射線熒光測厚（XRF法）

X射線熒光測厚是一種廣泛適用于電鍍應(yīng)用的方法。該方法通過X射線光譜測定覆蓋層厚度，基于一束強(qiáng)烈而狹窄的多色X射線與基體和覆蓋層的相互作用，這種相互作用產(chǎn)生離散波長和能量的二次輻射，這些二次輻射具有構(gòu)成覆蓋層和基體元素特征。參考標(biāo)準(zhǔn)包括GB/T16921和ISO3497。

3. SEM測厚（掃描電子顯微鏡法）

SEM測厚是一種適用于測量厚度0.01μm~1mm的金屬或非金屬膜層的方法。該方法使用掃描電子顯微鏡(SEM)，配備能譜附件(EDS)的SEM設(shè)備可以確定每一層膜層的成分。參考標(biāo)準(zhǔn)包括JB/T7503和ISO9220。

4. X射線光電子能譜儀(XPS法)

XPS法是一種適用于測量納米級厚度的膜層的方法。XPS設(shè)備可以測試樣品極表面的元素成分，可以在樣品室內(nèi)直接對樣品表面進(jìn)行濺射，可以去除指定厚度(納米級)的表層物質(zhì)，這兩個功能結(jié)合使用就可以測量出納米級膜層的厚度。參考標(biāo)準(zhǔn)包括ASTMB748。

3.金屬材料檢測案例

電飯鍋含氟有機(jī)涂層案例1

收到某A品牌電飯鍋樣品，根據(jù)要求檢測內(nèi)膽內(nèi)壁是否存在涂層。華南檢測通過SEM檢測，EDS分析,TOF-SIMS分析方法結(jié)果如下：

1.SEM檢測

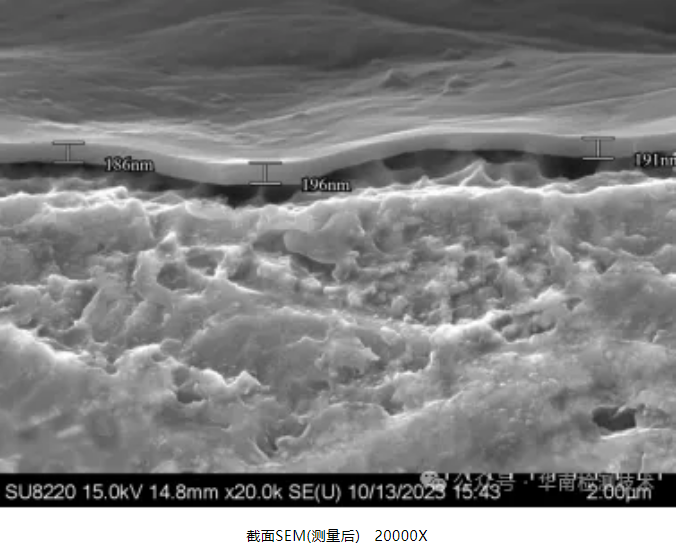

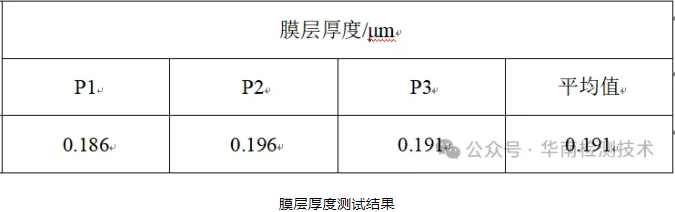

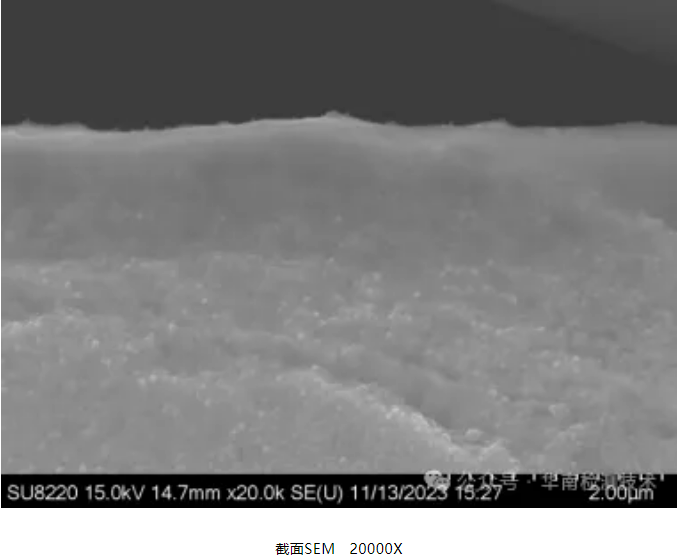

將樣品切割后鑲嵌制樣，研磨拋光并腐蝕處理后觀察截面形貌，可見樣品存在涂層，厚度約為0.191μm，見下圖：

2.EDS檢測

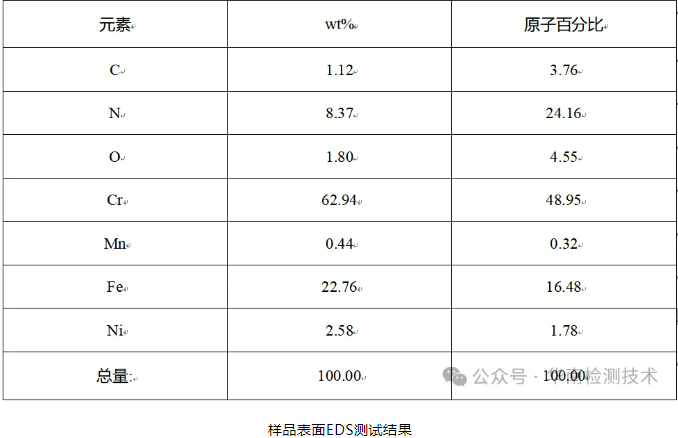

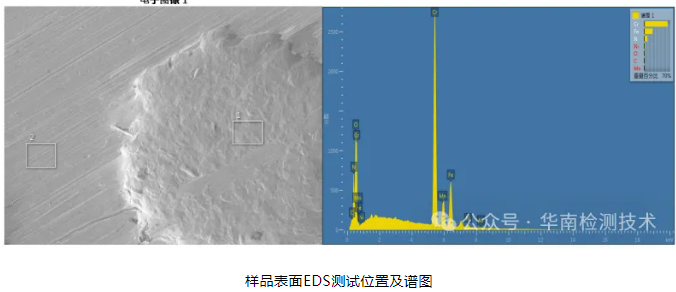

由表面EDS結(jié)果，樣品表面Cr含量明顯高于SUS304基材成分，此外還檢測到大量N元素，樣品表面應(yīng)存在氮化鉻涂層。

3.TOF-SIMS檢測

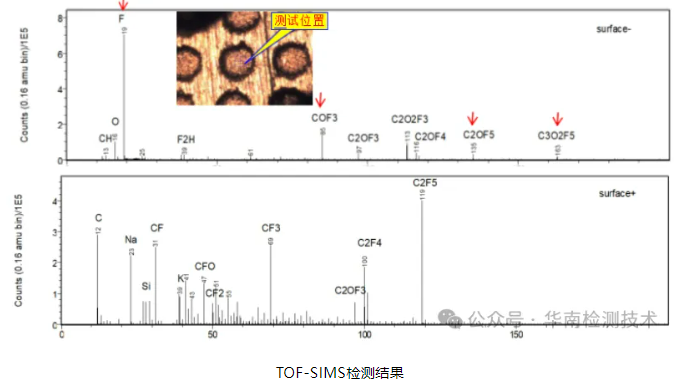

由TOF-SIMS檢測結(jié)果，樣品表面有明顯的氟類化合物，除了氟類化合物外，還探測到Na/K/Si等元素。含氟有機(jī)物峰參看下面正負(fù)離子碎片峰有：19-F-, 38-F2-, 39-F2H-, 85-COF3-, 97-C2OF3-,113-C2O2F3-, 116-C2OF4-, 135-C2OF5-, 163-C3O2F5-; 12-C+, 31+CF+, 47-CFO+, 50-CF2+, 69-CF3+, 97-C2OF3+, 100-C2F4+, 119-C2F5+。（含氟碎片峰在譜圖中紅色箭頭標(biāo)注） 。

4、綜合分析

電飯鍋內(nèi)膽內(nèi)壁應(yīng)存在涂層，底層應(yīng)為氮化鉻涂層，厚度約為0.191μm，表層還存在較薄的含氟有機(jī)涂層。

電飯鍋不含氟有機(jī)涂層案例2

收到某B品牌電飯鍋樣品，根據(jù)要求檢測內(nèi)膽內(nèi)壁是否存在涂層。華南檢測通過SEM檢測，EDS分析,TOF-SIMS分析方法結(jié)果如下：

1.SEM檢測

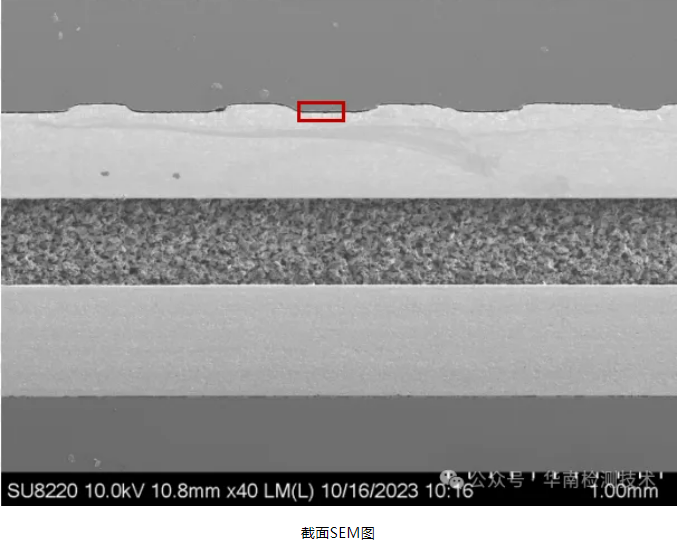

將樣品切割后鑲嵌制樣，研磨拋光并腐蝕處理后觀察截面形貌，未見涂層，見下圖：

2.EDS檢測

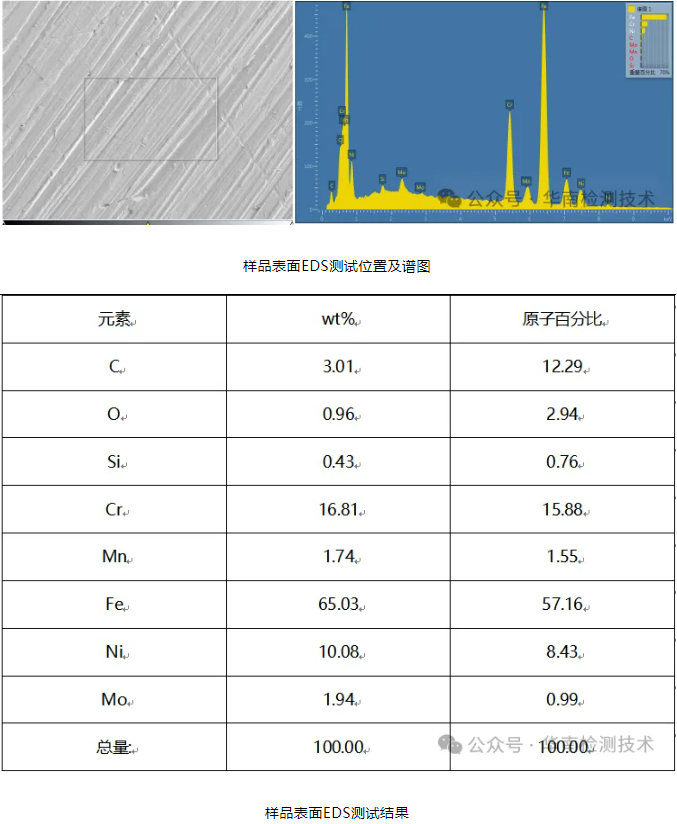

由表面EDS結(jié)果，樣品表面成分符合SUS316成分標(biāo)準(zhǔn)，未檢測到其它異常元素。

3 TOF-SIMS檢測

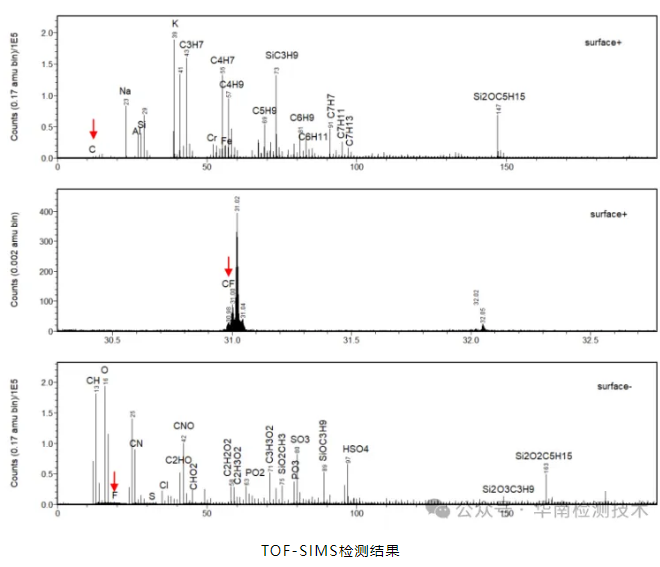

切取HN202311060004-1#樣品進(jìn)行TOF-SIMS檢測，由TOF-SIMS檢測結(jié)果，在樣品表面檢測到Na, K, Al, N, Cl, SOx, POx, 硅氧烷, 碳?xì)漕愇镔|(zhì), 含O有機(jī)物和極少量含F(xiàn)有機(jī)物（少量含氟有機(jī)物可忽略不計(jì)）。

*含F(xiàn)有機(jī)物: 12-C+, 31-CF+, 19-F- （紅色箭頭在譜圖中標(biāo)注）

*硅氧烷: 28-Si+, 73-SiC3H9+, 147-Si2OC5H15+, 75-SiO2CH3-, 89-SiOC3H9-, 149-Si2O3C3H9-, 163-Si2O2C5H15-

*含O有機(jī)物: 41-C2HO-, 45-CHO2-, 58-C2H2O2-, 59-C2H3O2-, 71-C3H3O2-

*碳?xì)漕愇镔|(zhì): 41+/43+/55+/57+/69+/81+/83+/91+/95+/97+

4、綜合分析

綜上所述，推測樣品表面不存在涂層。

華南檢測：http://m.lysyyey.com/websiteMap

廣東省華南檢測技術(shù)有限公司簡介

廣東省華南檢測技術(shù)有限公司專注于失效分析、材料分析、成分分析、可靠性測試、配方分析等檢測分析服務(wù)，擁有CMA和CNAS資質(zhì)。公司坐落于東莞大嶺山鎮(zhèn)，鄰近松山湖高新技術(shù)產(chǎn)業(yè)開發(fā)區(qū)，配備了行業(yè)內(nèi)先進(jìn)的測試設(shè)備和專業(yè)技術(shù)團(tuán)隊(duì)。華南檢測技術(shù)有限公司的客戶涵蓋多個行業(yè)，包括半導(dǎo)體、電子元件、納米材料、通信、新能源、汽車、航空航天、教育和科研等領(lǐng)域。
