聚焦離子束技術(FIB)介紹
聚焦離子束(FIB)技術是先進的納米加工方法,可用于半導體、生命科學等領域。它利用高強度聚焦離子束對材料進行納米加工,具有高精度、非接觸式加工、可逆性和多功能性等優點,但也存在樣品制備復雜、成本高和對環境要求高等局限性。
1、FIB介紹
FIB(Focused Ion Beam,聚焦離子束)是將離子源(如鎵)產生的離子束經過離子槍加速,并利用電透鏡聚焦成非常小尺寸(納米級)的顯微切割儀器。

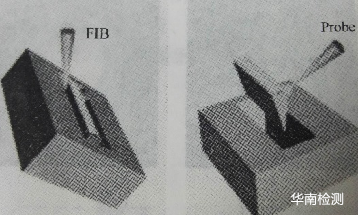

聚焦離子束切割技術(Focused Ion Beam,FIB)是一種利用高強度聚焦離子束對材料進行納米加工的方法。這種技術可以定點切割試樣并觀測其橫截面以表征截面形貌尺寸,還可以配備與元素分析(EDS)等相結合的體系來分析截面成分。此外,FIB還具有材料的剝離、沉積、注入和改性等功能。
2、FIB應用

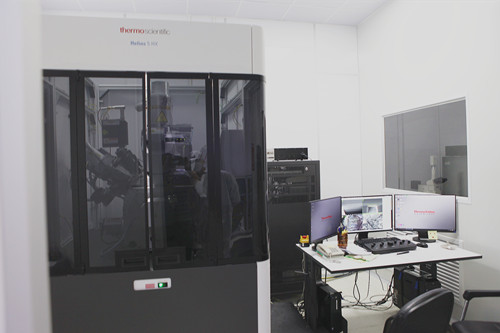

聚焦離子束技術(FIB)主要應用于半導體集成電路修改、離子注入、切割和故障分析等領域。例如,當普通IC芯片在加工時存在問題,就可以采用FIB迅速定點地分析缺陷產生。此外,FIB-SEM技術,即結合了掃描電鏡(SEM)的FIB技術,也在半導體行業中得到廣泛應用。自21世紀以來,FIB-SEM技術還被應用于生命科學領域,用于觀察細胞或組織內部的結構。

3、FIB工作原理
聚焦離子束技術(FIB)主要應用于半導體集成電路修改、離子注入、切割和故障分析等領域。例如,當普通IC芯片在加工時存在問題,就可以采用FIB迅速定點地分析缺陷產生。此外,FIB-SEM技術,即結合了掃描電鏡(SEM)的FIB技術,也在半導體行業中得到廣泛應用。自21世紀以來,FIB-SEM技術還被應用于生命科學領域,用于觀察細胞或組織內部的結構。
FIB技術的工作原理是利用離子源產生的離子束經過透鏡系統后形成一束高度聚焦的離子束,通過加速電壓將離子束加速到高速度,然后轟擊樣品表面,使樣品表面發生物理或化學反應,從而實現對樣品的加工和分析。由于離子束具有較高的能量和較小的束斑直徑,因此可以實現高精度的定點切割和微小區域的分析。
4、FIB優點
高精度:由于離子束具有較高的能量和較小的束斑直徑,可以實現高精度的定點切割和微小區域的分析。
非接觸式加工:FIB切割過程中不需要直接接觸樣品,可以避免對樣品造成損傷。
可逆性:FIB切割過程不會改變樣品的化學性質和結構,可以進行多次切割和分析。
多功能性:除了切割功能外,FIB還可以實現材料的剝離、沉積、注入和改性等功能
5、總結
聚焦離子束(FIB)技術是先進的納米加工方法,可用于半導體、生命科學等領域。它利用高強度聚焦離子束對材料進行納米加工,具有高精度、非接觸式加工、可逆性和多功能性等優點,但也存在樣品制備復雜、成本高和對環境要求高等局限性。
華南檢測技術檢測電話:13926867016,工業CT 檢測、失效分析、材料分析檢測、芯片鑒定、DPA分析、芯片線路修改、晶圓微結構分析、可靠性檢測、逆向工程、微納米測量等專業技術測服務,歡迎前來咨詢了解。
