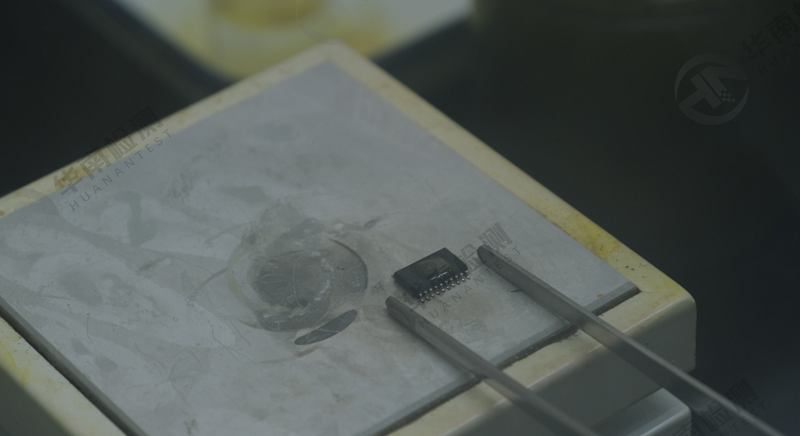

芯片開封的原因以及步驟
芯片開封是電子行業中的重要工藝步驟之一。它通過將封裝材料切割或腐蝕,露出需要確保環境清潔、芯片定位準確,并進行必要的清潔處理。開封后,芯片可以進行功能性測試,驗證其性能是否正常。同時,裸露的芯片可與外部電路焊接或連接。最后,根據需求進行適當?shù)姆庋b保護,以保障芯片的完整性和可靠性。芯片開封在電子產業中具有重要作用,為產品的性能和可靠性提供了關鍵支持。

芯片開封的主要原因:
功能測試:芯片在封裝之前無法進行功能性的電氣測試。通過開封,可以將裸露的芯片連接到測試設備上,進行各種電學測試,以驗證芯片的性能和功能是否正常。
外部連接:芯片需要與外部電路或其他器件連接才能實現其功能。開封后,芯片的引腳暴露出來,可以與其他器件進行焊接或連接,從而實現信號傳輸、電力供應等功能。
故障分析:在芯片制造過程中,如果遇到芯片不良或故障的情況,開封可以讓失效分析人員對芯片進行觀察和分析,以確定故障的根本原因,并采取相應的糾正措施。
重封裝:有時,芯片的初始封裝不滿足產品要求,需要進行更高級別的封裝。在這種情況下,開封可使芯片重新暴露,以便進行更高級別的封裝,以提供更好的保護和性能。
芯片開封的主要步驟:
準備工作:確定開封環境和條件,包括溫度、濕度等。確保開封操作區域的清潔,以防止灰塵和其他污染物進入芯片。
芯片定位:將需要開封的芯片放置在專用的夾具或固定設備上,以確保芯片位置準確,并且不會受到損壞。
切割/腐蝕:使用切割工具或化學腐蝕物質對封裝材料進行切割或腐蝕,以暴露出芯片的引腳和芯片表面。
清潔處理:通過使用清潔溶劑或去離子水等方法,清潔芯片表面和裸露的引腳,以去除可能存在的污染物。
功能測試/故障分析:裸露的芯片可以進行功能性電氣測試,以驗證其性能和功能是否正常。同時,也可以進行故障分析,觀察芯片是否存在損傷或其他問題。
焊接/連接:根據需求,將芯片的引腳焊接到其他器件或基板上,確保與外部電路的連接。
封裝保護:根據芯片的具體要求,進行適當?shù)姆庋b保護措施,可以進行焊球涂覆、塑料封裝等操作,以保護芯片免受外界環境的影響。
芯片開封是為了功能測試、外部連接、故障分析和重封裝等目的而進行的重要步驟。通過開封,可以對芯片進行電學測試,確保其性能和功能正常。開封后,芯片的引腳暴露出來,可以與其他器件連接,實現信號傳輸和電力供應。對于不良或故障的芯片,開封可以進行故障分析,找出問題所在并進行糾正。此外,有時需要對芯片進行更高級別的封裝,開封可以為重封裝提供便利。芯片開封的具體過程包括準備工作、定位、切割、清潔處理、功能測試、焊接連接和封裝保護等步驟。通過合理的開封過程,確保芯片質量和可靠性,提高產品的性能和品質。
