掃描電子顯微鏡SEM應用
掃描電子顯微鏡(SEM)是一種能夠以高分辨率觀察樣品表面的儀器。它使用聚焦的電子束掃描樣品,并測量從樣品表面反射、散射或發射的電子信號,然后生成對應的圖像。這些圖像可以顯示樣品的微觀形貌和細節,幫助科學家研究材料、生物樣品和其他樣品的特性和結構。

掃描電鏡的特點
高分辨率:可以獲得非常高的放大倍數,揭示微觀結構和細節。
三維表面拓撲信息:可以觀察到樣品表面的凹凸、形貌等三維信息。
大深度聚焦范圍:相比光學顯微鏡,具有更大的焦距范圍。
可以觀察導電和非導電樣品:樣品表面需要進行導電涂覆處理,但可以通過特殊技術觀察非導電樣品。

掃描電鏡的應用
材料科學:SEM可以用于觀察材料的微觀結構、晶體形貌、缺陷和晶界等。它可以幫助分析材料的表面粗糙度、成分分布、晶體生長過程等,對合金、陶瓷、聚合物等材料進行微結構表征和質量評估。
生物學:SEM在生物學領域中被廣泛應用于觀察細胞、組織和生物體的微觀形態。它可以提供詳細的細胞表面形貌、細胞器的位置和結構信息,幫助研究細胞生物學、解剖學和醫學等領域。

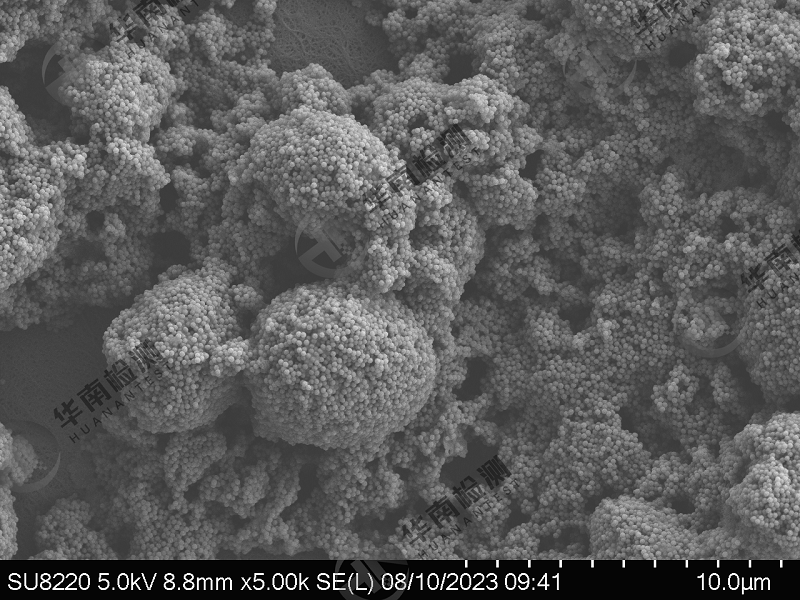

納米技術:SEM在納米領域中具有重要作用。它可以用于觀察納米材料的形貌、尺寸和分布,如納米顆粒、納米線、納米薄膜等。此外,SEM還可以用于納米加工和納米裝配的監測和控制。
地質學:SEM可用于分析巖石、礦物和土壤等地質樣品的微觀結構和組成。它可以幫助研究地質樣品中的晶體結構、礦物顆粒、孔隙結構和巖相等特征,從而揭示地質過程和地質演化的信息。
化學:SEM在化學研究中起到重要作用。它可以用于表面化學分析,如觀察催化劑表面的微觀形貌、觀察材料的表面改性情況等。此外,SEM還可以用于納米材料的合成和特性分析,如觀察納米催化劑的形貌和結構。
華南檢測技術專注工業CT 檢測、失效分析、材料分析檢測、芯片鑒定、芯片線路修改、晶圓微結構分析、可靠性檢測、逆向工程、微納米測量等專業技術測服務,歡迎前來咨詢了解,客服咨詢熱線:13926867016。
